汽车用插接式连接传感组件结构

　　做汽车电器系统结构设计快十二年，经手的接插类传感组件少说也有上百款，这次拆解复现的这款车用插接组件，是目前乘用车主控回路里用得比较普遍的一类结构，很多做整车线束配套、车载传感模块选型的工程师，大概率在台架测试里接触过同类型产品。先从实际装车场景说，这类组件一般布置在发动机舱靠近防火墙的位置，或者驾驶舱仪表台内侧的线束分支节点上，一头对接车身主线束的端座，一头集成传感探测端头，负责把特定位置的物理信号转换成电信号回传ECU，同时还要承担线束对接的机械固定、密封防护作用，不是单纯的接插件，是带探测功能的集成连接部件。

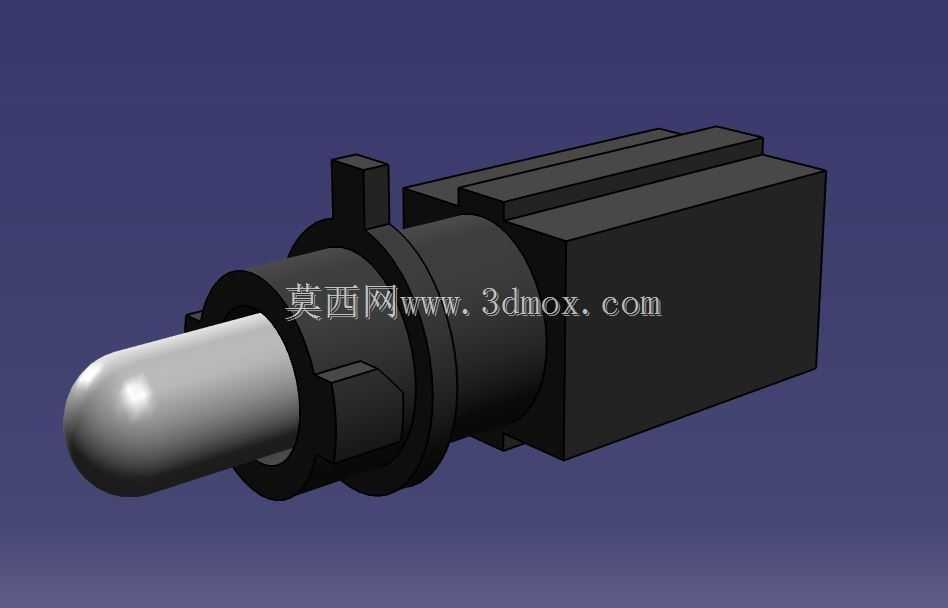

　　很多刚入行的工程师做这类结构的时候，容易把注意力全放在接插端的锁止结构上，忽略前端探测头的安装边界。这款组件的前端探测端头是圆头钝边结构，伸出长度是经过多轮装车验证的，既保证探测端能完全伸入被测位置的有效区域，又不会因为伸出过长在装配时和周边钣金、线束发生干涉，端头的圆弧过渡不是为了好看，是装配引导用的，工人在总装线上盲插的时候，圆弧面能自动导正插入角度，不会因为端头棱角卡滞在安装孔的倒角面上，降低线边装配的不良率。

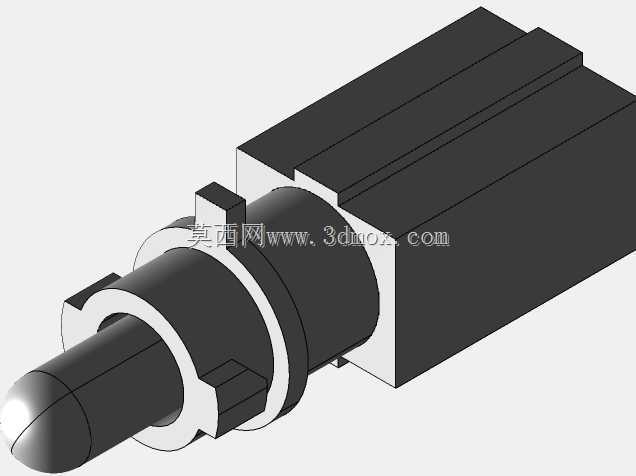

　　中间的法兰定位结构是整个组件的安装基准，法兰盘的厚度、外圈的止口尺寸，完全匹配对应安装位的开孔公差，止口上预留的环形槽是装密封圈的，很多人建模的时候容易把密封圈槽的深度做深或者做浅，深了密封压缩量不够，车辆行驶过程中泥水、灰尘顺着安装缝隙进去，时间长了会腐蚀内部引脚；浅了密封圈压缩量过大，长期高温工况下容易过早老化失去弹性，按照实件测绘的槽深，刚好能让密封圈保持25%左右的压缩量，兼顾密封性能和使用寿命。法兰旁边的小凸台是防转结构，对应安装孔位上的缺口，装配的时候凸台卡进缺口，组件就不会在安装孔里发生周向转动，避免车辆长期振动下内部接线端子出现松脱、虚接的问题。

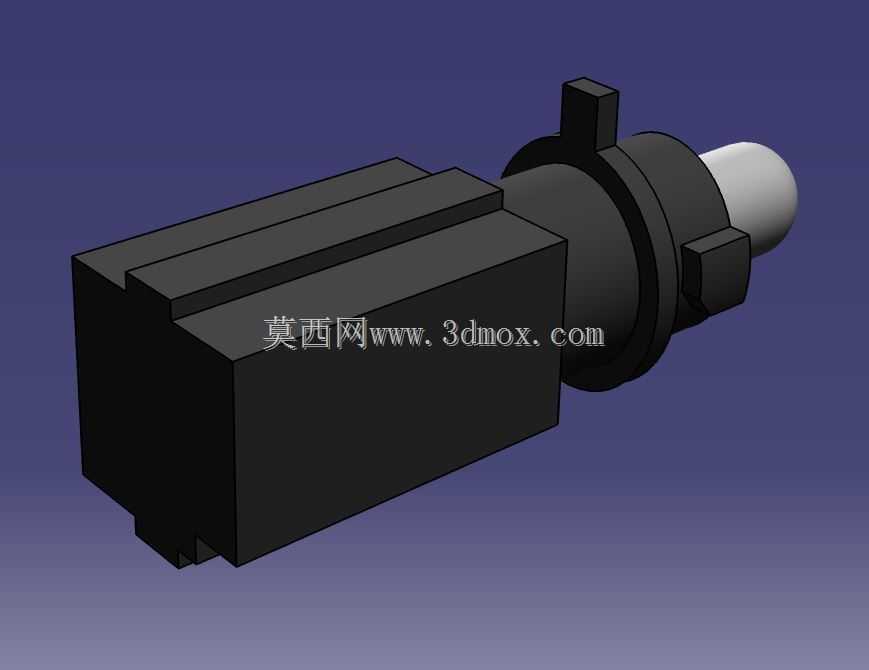

　　后端的方型壳体是接插腔和内部电路的容纳空间，壳体上的两道凸起筋条不是加强筋那么简单，一方面是增加壳体的结构强度，车辆在颠簸路面行驶时，壳体承受的振动加速度能通过筋条分散，不会出现壳体开裂的问题；另一方面是和对接插件的锁扣配合的定位筋，对接插件插到位的时候，锁扣刚好卡在两道筋条之间的凹槽里，能给装配工人清晰的到位反馈，不用额外做推拉测试就能确认接插到位，同时也能防止车辆振动过程中接插件松脱退针。壳体尾部的出线端做了渐缩的过渡结构，线束从壳体引出的时候，弯曲应力会在过渡段逐步释放，不会因为线束反复弯折导致根部的线芯断裂，很多售后反馈的线束断路问题，都是因为出线端没有做应力释放结构，长期振动弯折导致线芯疲劳断裂。

　　做这类车用组件的三维建模，最核心的是要把安装边界的所有尺寸卡准，不能只看外观像就完事。比如前端探测头的外径和安装孔的配合公差，要选H7/f7的间隙配合，既能保证装配顺畅，又不会有过大的旷量；法兰盘到端头的距离，直接决定探测端的伸入深度，差个2mm可能就探测不到有效信号，或者顶到对面的结构件；后端接插腔的内部端子排布间距，要符合车用低压接插件的电气间隙要求，相邻引脚之间的距离不能小于2.5mm，避免车辆在高湿工况下出现引脚间爬电、短路的问题。

　　之前有个同行做同类型组件的改型，为了压缩安装空间把后端壳体做短了5mm，结果台架测试的时候发现接插件插到位后，尾部的线束弯折半径过小，做1000次弯折测试就出现了线芯断裂，后来还是把壳体长度调回原有尺寸，在壳体内部加了线卡固定线束端头，才解决了弯折疲劳的问题。还有的工程师把前端探测头的圆头半径做小了，总装的时候盲插经常卡滞，线边返修率高了近3个百分点，后来把端头圆弧半径调到和实件一致，卡滞问题直接就解决了。

　　这类组件看着结构不复杂，没有复杂的曲面或者运动机构，但每一处结构尺寸都是经过几十万甚至上百万公里的路试验证出来的，建模的时候不能随意改动关键安装尺寸，尤其是和周边件配合的边界尺寸，差一点都可能导致装车失效。做汽车零部件的结构设计，从来不是追求外观多么新颖，而是要在有限的安装空间里，保证部件在全生命周期内的功能可靠性，每一个凸台、每一道筋条、每一个倒角，都有它存在的工程意义，不是随便画上去的装饰结构。
