车用带安装法兰双插片接插式传感部件

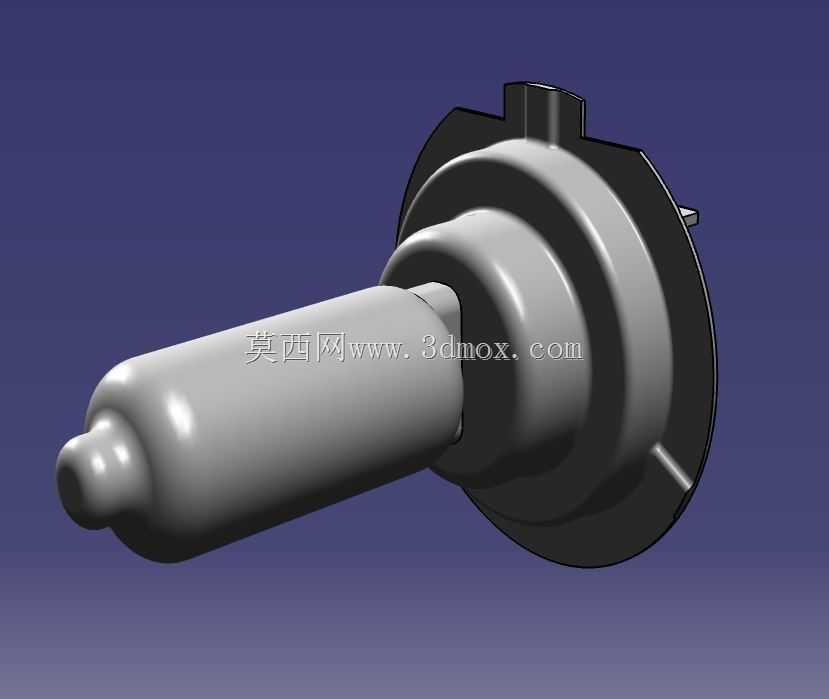

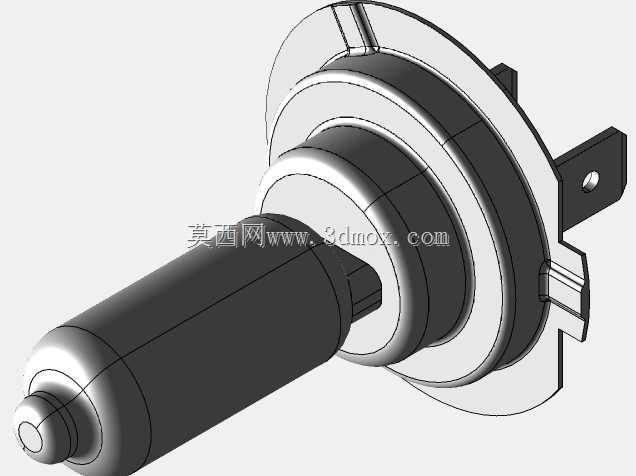

　　这款车用接插式传感部件，是量产车型上已经批量装车的成熟零部件结构，日常做整车电气系统匹配、周边安装结构设计的时候，完全可以直接参考其成熟的结构逻辑，不用从零开始验证安装可靠性与接插匹配度。从结构上看，部件主体分为三个功能段：最外侧是带定位凸缘的安装法兰盘，法兰盘上做了非对称的限位缺口，安装时可以直接卡入车身或者对应总成的预制安装孔位，不需要额外做周向防转结构，装配时对准缺口推入就能完成定位，配合法兰背面的密封胶圈就能实现安装位的IP防护，避免机舱内的泥水、灰尘渗入接插区域造成接触不良。中间段是绝缘密封基体，采用耐温耐油的工程材质注塑成型，把内部导电接片与金属安装法兰完全隔离开，避免出现车体搭铁短路的问题，

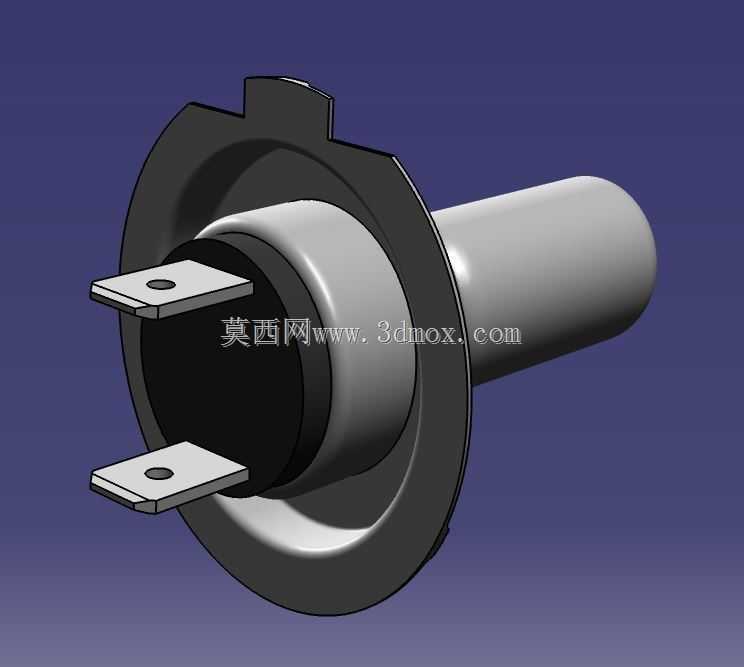

　　基体与法兰的结合处做了滚花压合结构，长期受车辆振动冲击也不会出现基体松脱、移位的问题。最内侧是圆柱形的探测延伸段，表面做了光滑的圆弧过渡，没有尖锐棱角，安装伸入对应安装腔的时候不会刮伤腔体内壁的密封层，延伸段的长度是经过实车匹配的，既保证探测端能到达指定的工作位置，又不会因为伸入过长干涉腔体内的其他运动部件。前端的两个平行布置的扁状接插端子，端子上预制了圆形的定位铆点，和对应的线束接插件对插时，铆点会卡入接插件的弹性卡扣内，避免车辆行驶过程中受振动出现接插件松脱、信号中断的问题，两个端子的间距做了标准化的尺寸设计，和同规格的车用线束接插件完全通用，不需要单独开发适配的接插件，能大幅降低整车的零部件采购成本。在实际装车场景里，

　　这类部件大多用在发动机舱的温度、压力检测点位，或是车身附属电气系统的信号采集位置，因为安装法兰的尺寸是标准化的，同系列不同探测参数的部件都能共用同一个车身安装孔，整车生产线装配时不需要根据不同配置调整安装工装，能有效提升总装环节的装配效率。做三维结构设计的时候，要特别注意安装法兰的厚度尺寸与安装孔的卡接深度匹配，法兰过厚会导致卡接不到位，车辆长期振动后部件会脱出安装孔，法兰过薄则会出现安装间隙，密封胶圈压缩量不足导致防护失效。接插端子的伸出长度也要严格匹配，伸出过长会导致接插件对插后端子端部顶到接插件内壁，造成接插件无法完全锁止，伸出过短则会导致端子与接插件内的导电片接触面积不足，大电流通过或者信号传输时容易出现接触电阻过大、

　　信号衰减的问题。延伸段的外径要和安装腔的导向孔做小间隙配合，单边间隙控制在0.1到0.2毫米之间，既能保证部件顺利推入安装，又能避免间隙过大导致部件在孔内晃动，长期振动造成探测端位置偏移，影响检测精度。另外，部件整体的重心尽量靠近安装法兰平面，这样车辆行驶过程中产生的振动惯性力会直接作用在法兰卡接结构上，不会对延伸段产生额外的弯折力矩，避免长期受力后延伸段出现根部断裂的问题。在做周边结构布局的时候，要给接插端预留足够的线束插拔操作空间，至少要留出比接插件长度多30毫米的操作距离，方便售后维修的时候不用拆解周边其他部件就能直接插拔更换，降低售后维护的时间成本。这类成熟量产部件的结构经过了实车各种工况的验证，耐高低温、耐振动、耐油雾腐蚀的性能都满足车用零部件的标准要求，做新车型开发或者同类型部件改型的时候，直接参考其结构比例、安装尺寸、接插布局，能省去大量的结构验证、匹配测试的时间，缩短项目开发周期，也能规避很多新结构设计容易出现的装配、可靠性问题。
