全尺寸PCI-E无线网卡三维建模作品

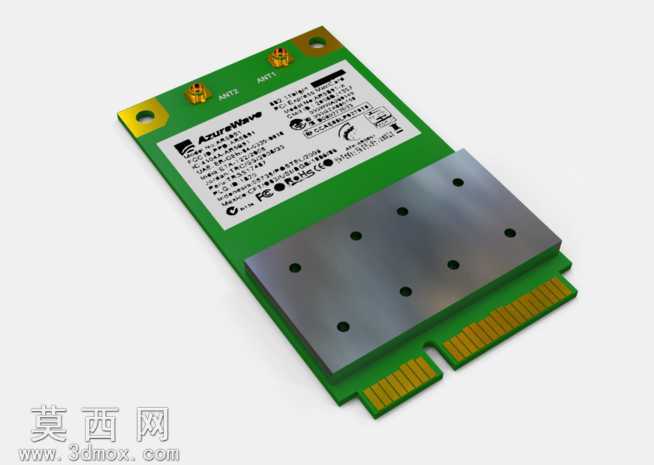

本作品为全尺寸PCI-E无线网卡的高精度三维建模成果，建模过程严格参照实物硬件的真实尺寸比例完成，首先通过对实体网卡的多维度测绘获取基础轮廓数据，在三维建模环境中先搭建板卡的基底结构：精准还原绿色PCB基板的外形轮廓，包括板身的定位开孔、边缘金手指的分段式结构，金手指部分按照PCI-E接口的标准针脚排布做了等比例复刻，每一段金手指的宽度、间距、厚度都严格遵循硬件接口规范，保证模型的结构严谨性。在板载元件的还原上，首先处理板身的金属屏蔽罩部分，建模时先绘制屏蔽罩的基础矩形轮廓，再对应实物上的散热开孔位置逐一排布圆形通孔，还原屏蔽罩的冲压弯折边缘结构，赋予金属材质时调整了磨砂金属的粗糙度参数，模拟真实屏蔽罩的哑光金属质感，同时还原了屏蔽罩与PCB板连接的固定点位结构。PCB板表面的丝印层做了精细化还原，包括板身的品牌标识、认证标识、参数标注区域的文字排版，都参照实物做了纹理映射，PCB基板材质调整为哑光绿的板材质感，还原真实电路板的表面细微磨砂纹理。板端的天线连接座部分，还原了金属连接端子的结构、固定卡扣的细节，以及连接座周边的小型贴片元件的排布，包括电容、电阻类微小元件都做了简化但形态准确的建模，避免模型过于冗余同时保留硬件的识别特征。建模过程中优先保证结构的装配合理性，所有部件的拼接位置都做了公差适配模拟，金手指与插槽的匹配尺寸、屏蔽罩与板身的贴合度都经过反复校验。渲染阶段采用柔和的工作室布光，通过主光源、补光源、轮廓光的组合，凸显板卡不同材质的质感差异：金属屏蔽罩的微弱反光、PCB板的哑光质感、金手指的亮面金属光泽都得到准确呈现，阴影部分做了柔化处理，避免生硬阴影遮挡模型细节。整体设计思路围绕工业级硬件的精准复刻展开，既保证模型的视觉还原度，也兼顾结构尺寸的准确性，可用于硬件展示、装配教学、数码产品场景搭建等用途。
