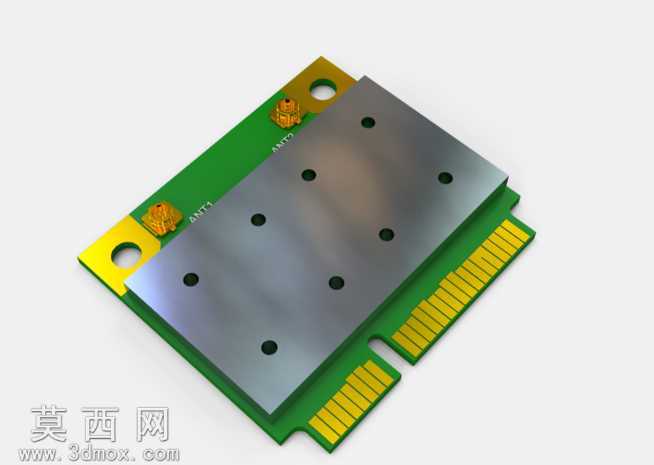

半高PCI-E无线网卡三维结构设计

本模型为半高规格PCI-E无线网卡的三维建模成果，建模过程严格参照实物尺寸比例搭建，首先在三维软件中完成基础轮廓草绘，精准定位板卡的金手指缺口、固定孔位的相对位置，确保板卡整体长宽尺寸符合半高PCI-E扩展卡的通用规范。建模时先构建PCB基板主体，将基板边缘做圆角处理还原真实板卡的工艺细节，再分别创建金手指接触片结构，每一片金手指的宽度、间距都按照PCI-E接口标准排布，区分长短金手指的长度差，还原接口防呆设计的结构特征。随后建模板卡表面的金属屏蔽罩，按照实物的开孔位置在屏蔽罩表面打出均匀分布的固定孔，还原屏蔽罩与PCB基板的卡扣连接结构，对屏蔽罩边缘做折边处理，模拟金属冲压件的成型特征，同时还原屏蔽罩表面的金属拉丝质感，在材质设置中为屏蔽罩赋予磨砂金属材质，调整反射参数模拟镀锌钢板的哑光金属质感，为PCB基板赋予绿色阻焊层材质，添加细微的磨砂纹理还原电路板的表面触感，金手指部分赋予亮面镀金材质，调整高光参数还原金属接触片的光亮质感。板卡上的接口固定座、小型电子元件也做了简化建模还原，固定座的卡扣结构、定位柱都做了对应呈现，确保整体结构装配逻辑符合实际产品的组装关系。渲染阶段采用柔和的侧上方打光，突出屏蔽罩的金属质感与PCB板的层次关系，添加柔和的环境反射让金属部件的光影过渡更自然，整体建模兼顾外观还原与结构准确性，可用于电子硬件结构展示、扩展卡适配模拟、教学演示等场景，模型细节完整，各部件的装配关系清晰，能够直观呈现半高PCI-E无线网卡的整体形态与结构特征。
