OEPSC型夹紧式梅花联轴器结构设计

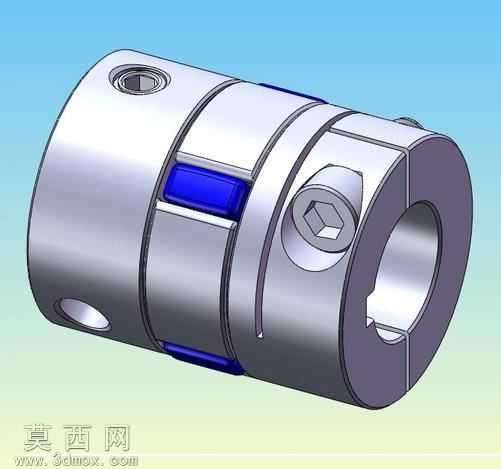

本款联轴器采用三维参数化建模方式完成整体设计，建模过程中优先保证各配合尺寸的参数关联性，通过配置管理器实现了核心尺寸的灵活可调：可适配的轴孔外径范围覆盖0.250英寸至2.250英寸，同时支持顶丝孔、夹紧螺孔的位置、孔径参数自定义调整，能够匹配不同规格的连接轴安装需求，无需重复建模即可快速生成适配不同工况的衍生型号。模型整体采用三段式结构设计，两端为金属夹紧轴套，中间嵌入蓝色弹性梅花缓冲垫，轴套部分采用夹紧式开口结构，搭配内六角紧固螺丝实现轴与联轴器的无间隙抱紧，相比传统顶丝固定方式，夹紧结构能够有效避免轴面损伤，同时传递更大的扭矩，适配正反转频繁、启动冲击较大的传动场景。建模过程中对金属轴套部分赋予了磨砂金属材质，还原了铝合金或不锈钢机加工后的哑光金属质感，表面的安装孔、夹紧开槽、内六角螺丝结构均按照实际机加工工艺建模，边缘做了符合生产实际的倒角处理，避免出现不符合加工逻辑的尖锐棱角；中间的弹性缓冲垫赋予了高弹性聚氨酯材质，通过半透明的深蓝色材质表现，清晰区分金属部件与弹性部件的材质差异，渲染时采用柔和的工业产品打光方式，突出金属表面的细腻质感与弹性垫的材质特性，整体渲染效果贴近实物外观。设计过程中充分考虑了联轴器的实际装配逻辑：两端轴套的夹紧开槽深度经过合理设计，既保证夹紧时轴套能够产生足够的形变抱紧轴体，又避免开槽过深导致轴套结构强度不足；紧固螺丝的沉孔深度与螺丝长度匹配，安装后螺丝端面不超出轴套外圆，不会干涉外部防护结构；中间梅花垫的凸爪与两端轴套的凹槽完全贴合，能够在传动过程中有效吸收振动、补偿两轴之间的径向、角向与轴向偏差，缓冲传动过程中的冲击载荷，保护动力端与负载端的核心传动部件。该模型的参数化设计思路大幅提升了联轴器选型阶段的设计效率，设计人员仅需调整对应参数即可快速生成适配不同轴径、不同扭矩需求的联轴器模型，无需从零开始绘制结构，同时模型完整还原了产品的装配关系与细节特征，可直接用于装配干涉检查、产品渲染展示、工程图导出等后续设计环节，为传动系统的快速选型与设计提供了可靠的三维模型支撑。
