扭绞多色电线SolidWorks建模设计

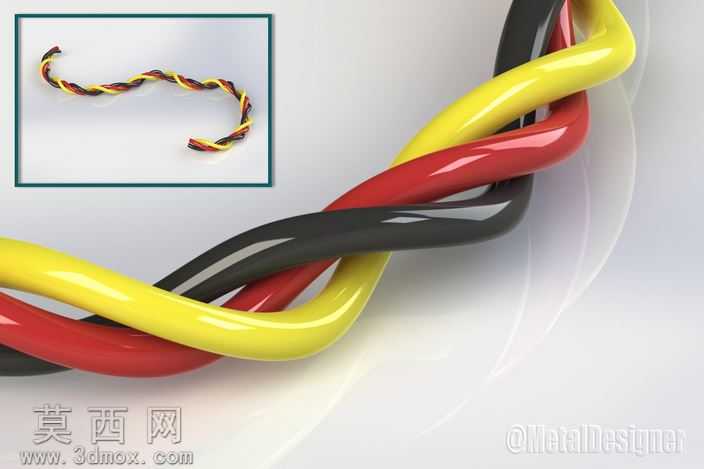

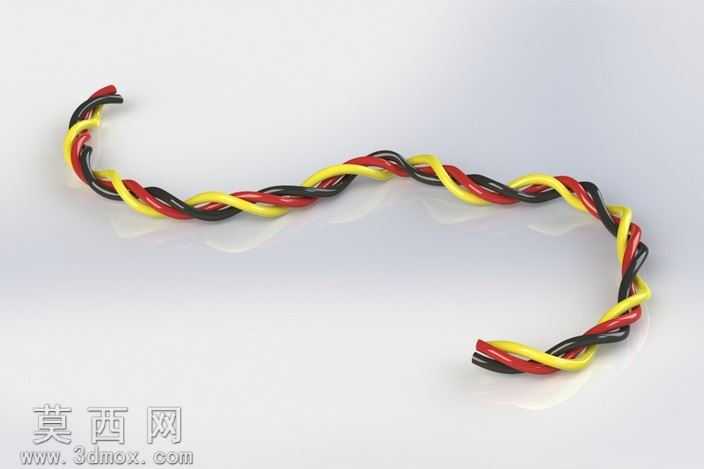

本模型为扭绞结构的多色电线三维设计，建模过程依托SolidWorks软件完成，核心采用扫描特征实现扭线形态的精准构建。建模初期首先梳理扭线的成型逻辑：多股独立线芯沿螺旋路径相互缠绕，整体呈现连续扭转的柔性线缆形态，因此首先绘制单根线芯的圆形截面轮廓，截面尺寸参考常规弱电信号线的线径设定，保证模型比例符合真实线缆规格。随后构建螺旋引导路径，根据扭线的节距参数调整螺旋线的圈数、升角与总长度，确保多股线芯缠绕后不会出现几何干涉，同时还原真实扭线的松弛扭转质感，避免路径参数过于紧绷导致形态生硬。完成单股线芯的扫描建模后，通过圆周阵列与路径跟随的组合操作，生成黑、红、黄三色独立线芯，每根线芯的扫描路径沿中心螺旋轴偏移对应角度，实现三股线均匀交错扭合的结构，过程中反复校验线芯间的贴合度，既保证扭绞结构的紧密性，又避免实体间出现错误重叠。材质与渲染阶段，为不同线芯分别赋予高光泽塑料材质，模拟电线外层PVC绝缘皮的质感，调整材质的反光度与粗糙度参数，还原绝缘皮光滑略带柔光的表面特性，同时为每根线芯匹配对应纯色漫反射贴图，黑、红、黄三色区分清晰，便于直观识别不同线芯的走向。模型整体结构完整还原了扭线的连续扭转特征，小尺寸预览图呈现单段扭线的整体形态，大尺寸展示图则放大呈现扭绞结构的交错细节，可清晰观察到每根线芯的扭转弧度与线间贴合状态。设计过程中重点把控扭线的柔性形态表达，通过调整螺旋路径的曲率变化，避免模型出现生硬的折角，让整体线缆呈现自然弯曲的柔性质感，同时保留了扭绞结构的规整性，既符合真实电线的生产工艺逻辑，也满足三维模型的展示与参考需求，可作为线缆布线设计、线束结构教学的参考案例，帮助学习者掌握扫描特征在柔性扭绞类零件建模中的应用技巧。
