空气高压力涡轮涵道式引擎结构设计

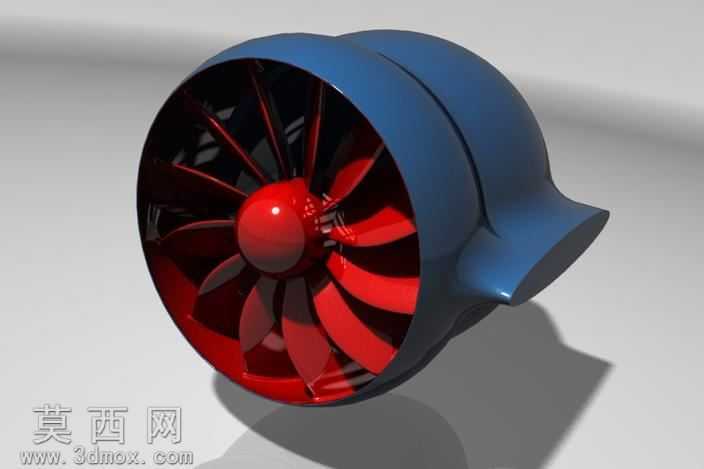

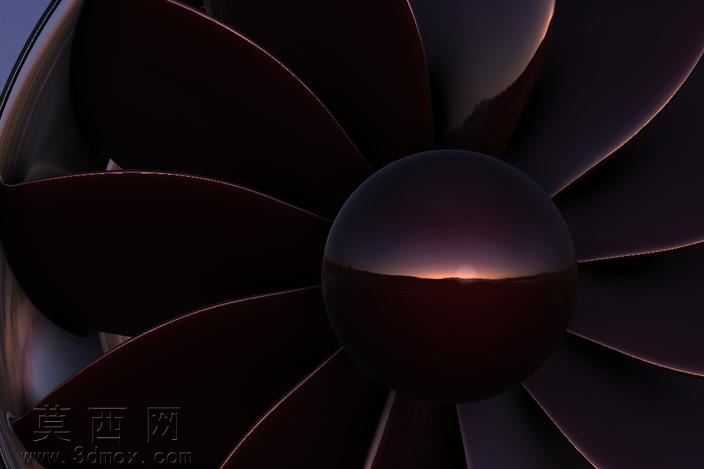

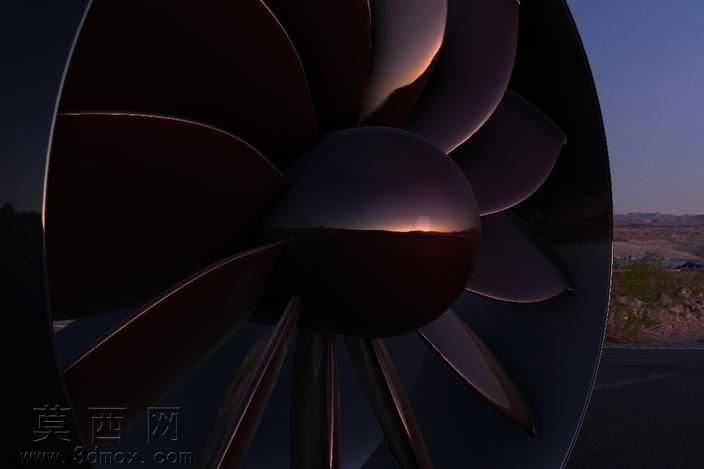

本作品为空气高压力涡轮涵道引擎的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全零件的参数化搭建，首先对涵道外壳的曲面流道进行曲率连续优化，通过多截面曲面放样、曲面修剪与增厚操作完成外壳实体构建，外壳尾部的排气收敛段采用渐变曲率设计，保证气流排出时的压力梯度平稳，避免气流分离造成的能量损耗。叶轮部分采用12片后掠式扭曲叶片设计，每片叶片通过翼型截面沿叶高方向扭转放样生成，叶片前缘做圆弧钝化处理降低来流冲击阻力，叶根与中心整流锥采用圆角过渡连接，减少应力集中的同时优化叶轮入口的气流导向效果，中心整流锥采用椭球流线造型，引导来流平顺进入叶片流道。建模过程中对所有转动部件与静止部件预留了合理的装配间隙，完成了虚拟装配干涉检查，确保各部件无运动干涉。材质与渲染阶段，涵道外壳赋予哑光深蓝色工程塑料材质，添加细微的颗粒质感模拟实际复合材料的表面肌理，叶轮叶片与整流锥赋予高光亮面红色烤漆材质，调整材质的反射率与粗糙度参数，突出金属烤漆的光泽质感，场景采用三点布光方案，主光源从侧上方打亮主体突出曲面光影变化，辅光源补光弱化暗部死黑，添加地面接触阴影增强模型的真实感与立体感。结构设计上，该涡轮引擎采用外涵道包裹叶轮的结构形式，叶轮转动时可对进入涵道的空气进行多级加压，高压气流从尾部收敛喷口高速排出产生推力，整体结构紧凑、气动效率高，可适配小型直升机、航模飞机、无人驾驶飞行器的动力需求，建模过程中严格遵循气动设计原理，叶片的扭曲角度沿叶高匹配不同半径处的线速度，保证各截面气流攻角处于最优区间，提升涡轮的做功效率，同时对整体壁厚做均匀化处理，兼顾结构强度与轻量化需求。
