乘用车运动款双色合金轮毂结构设计

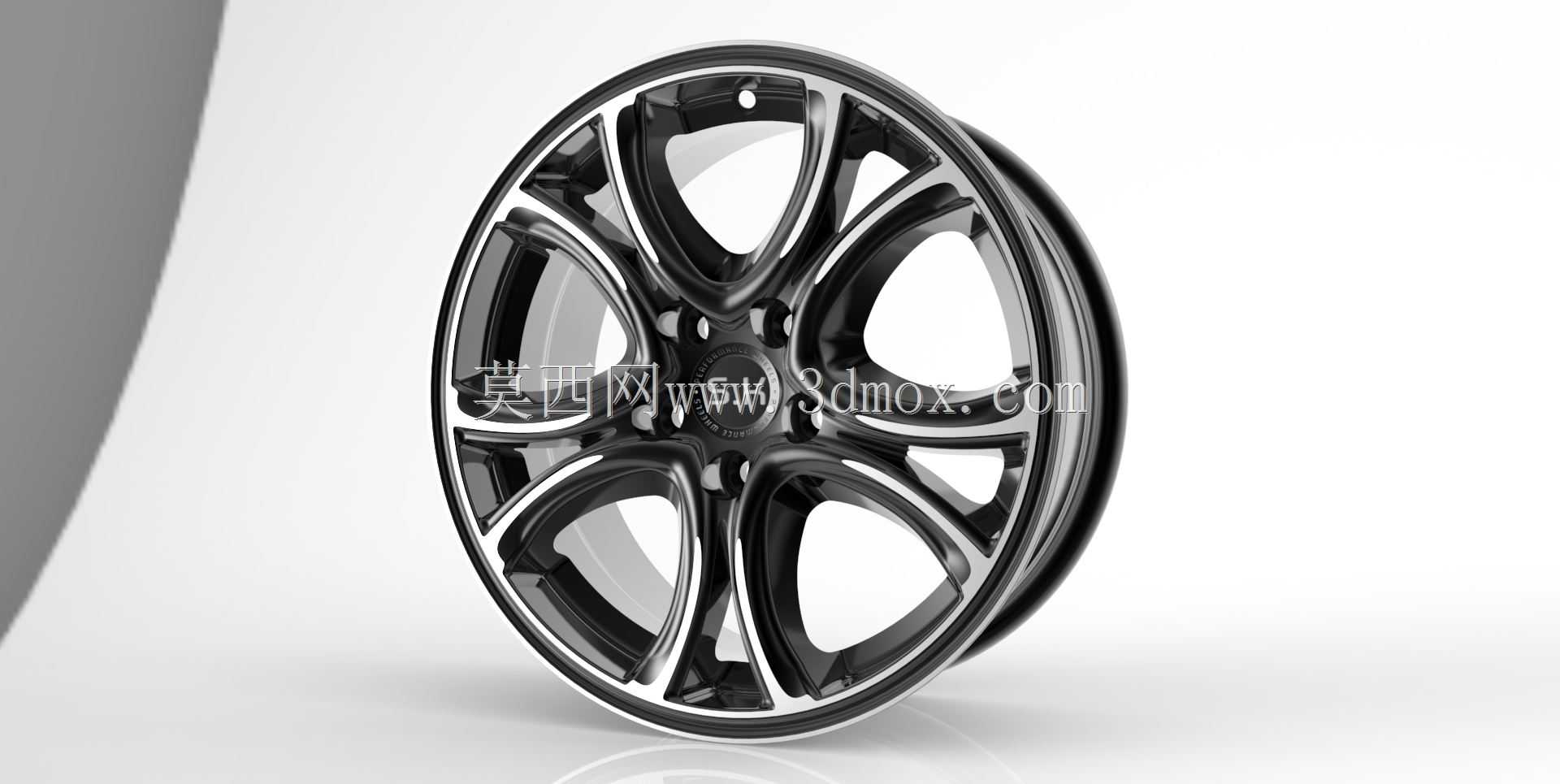

　　这款轮毂的三维结构设计，首先围绕乘用车日常行驶的受力工况展开，轮辐采用五组双肋式的分叉布局，每组轮辐从中心安装座向外延伸至轮辋边缘时做了弧形收窄处理，既能够分散路面传递来的径向冲击载荷，也能在车辆过弯时抵消部分侧向力矩，避免应力集中在轮辐与中心座的连接位置。中心安装区域预留了标准的五螺栓孔位，孔位周边做了加厚的凸台结构，安装面的平面度公差控制在0.1mm以内，保证轮毂与车轴法兰盘贴合紧密，不会出现高速行驶时的抖动问题。螺栓孔的中心距按照主流紧凑型乘用车的安装规范设定，适配市面上多数同规格的家用车型，中心定位孔的直径匹配常规的轴头尺寸，安装时能够实现精准的径向定位，减少动平衡调整的工作量。轮辋部分采用深槽式结构设计，

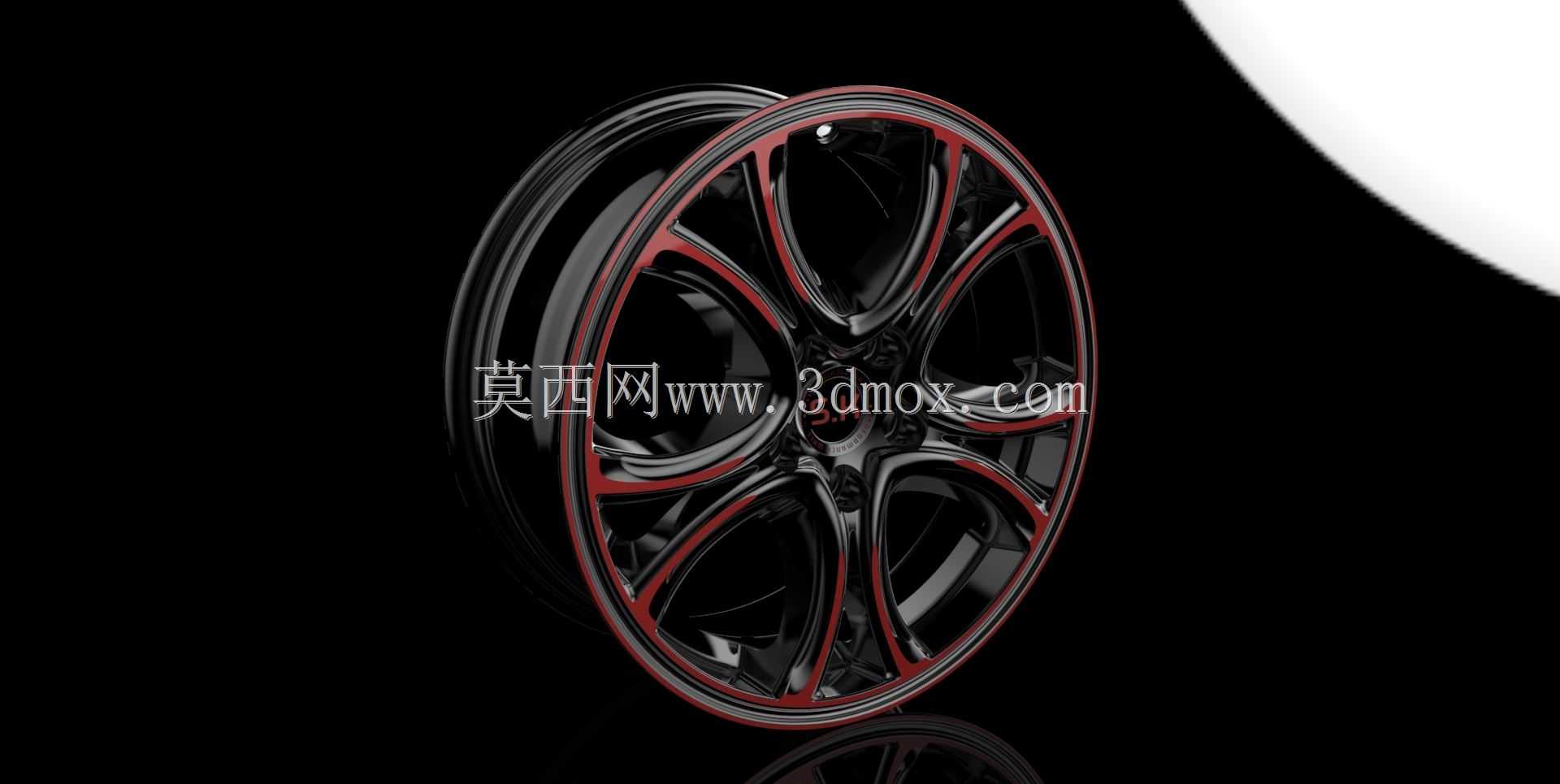

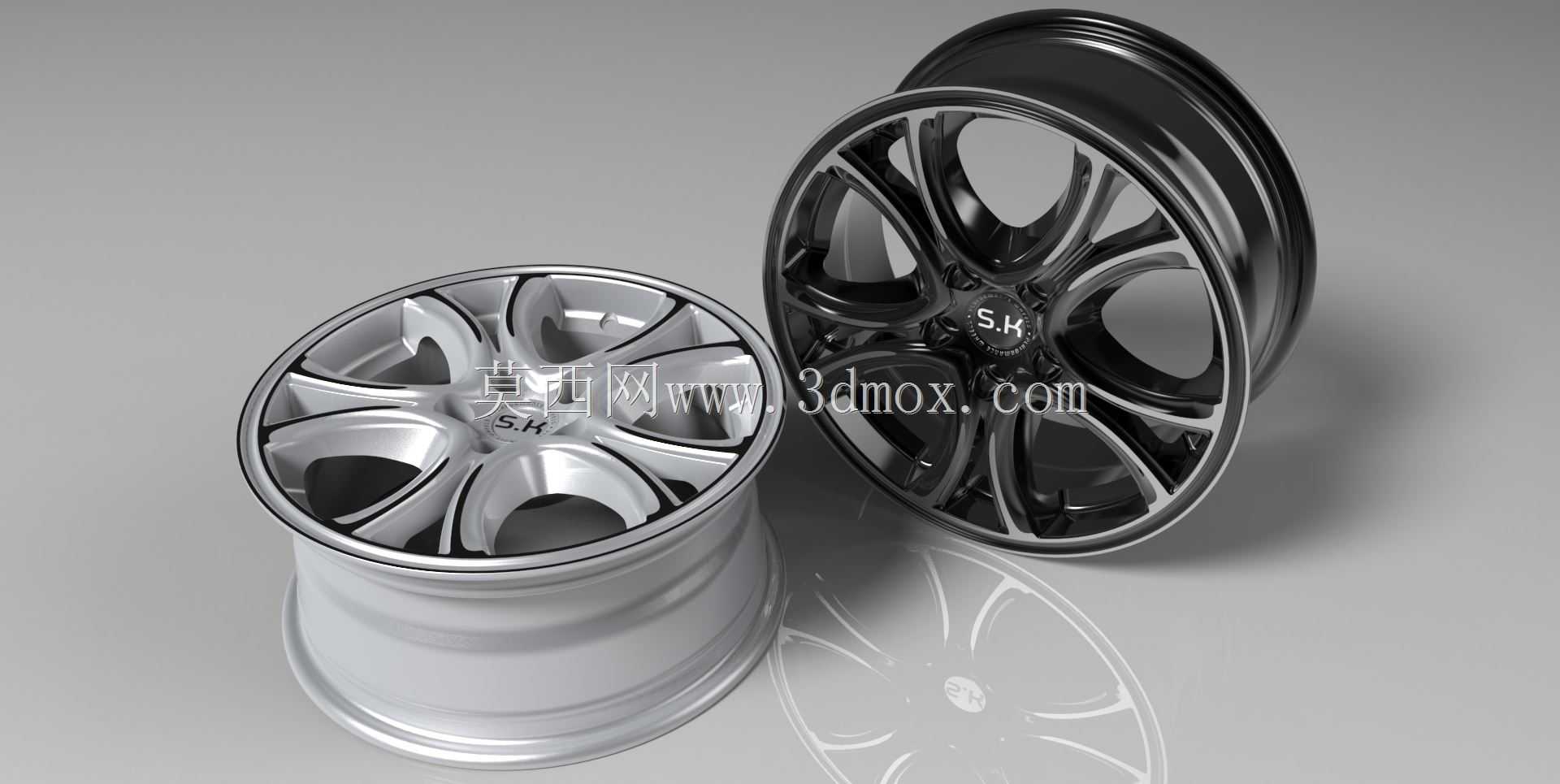

　　胎圈座的角度按照标准子午线轮胎的安装要求设置，方便轮胎的拆装作业，同时轮辋边缘做了凸起的轮缘结构，能够在轮胎胎压异常或者受到侧向挤压时，防止轮胎脱圈，提升行驶过程中的安全性。轮辋的宽度尺寸适配常规的17寸民用轮胎规格，偏距设置兼顾了轮距与翼子板的匹配关系，安装后不会出现轮胎突出车身或者蹭到翼子板内衬的问题。表面处理采用双色撞色的结构设计，轮辐的凸起面做亮面切削处理，凹陷区域做深色涂装，这种结构并非单纯为了外观效果，亮面区域的致密金属层能够提升表面抗石击的能力，深色涂层覆盖的凹陷区域不容易积累刹车粉尘，日常使用中更容易清洁。设计过程中对轮辐的镂空区域做了反复的受力仿真验证，在保证整体结构强度满足国标冲击测试要求的前提下，

　　尽可能去除非受力区域的多余材料，降低轮毂的整体重量，减少簧下质量，提升车辆的悬挂响应速度与燃油经济性。轮辐背面的减重槽做了圆弧过渡处理，避免机加工过程中出现应力集中的尖角，同时也能减少铸造时的缩孔缺陷，提升成品的良品率。气门嘴的安装位置设置在两组轮辐之间的轮辋凹陷处，位置避开了刹车卡钳的运动轨迹，充气操作时不需要额外调整轮毂角度，日常使用更加便捷。轮毂的整体动平衡余量在设计阶段就做了对称校核，轮辐的重量分布均匀，出厂时只需要添加少量的平衡块就能满足高速行驶的动平衡要求。在实际装车场景中，这款轮毂既能够满足日常城市道路通勤的强度需求，也能适配偶尔的非铺装路面行驶，轮辐的镂空结构能够为刹车系统提供足够的通风空间，长时间连续制动时，

　　气流可以顺着轮辐的弧形曲面穿过轮毂内部，带走刹车卡钳与刹车盘产生的热量，降低制动系统的热衰减风险。设计时还考虑了后期改装的兼容性，轮辋的内侧预留了胎压监测传感器的安装位置，不需要额外修改结构就能直接适配原厂的胎压监测装置，中心盖的安装卡扣采用通用的尺寸规格，用户可以根据需求更换不同样式的中心装饰盖。
