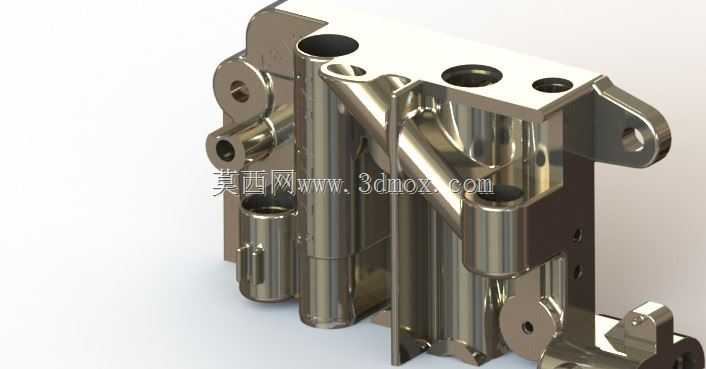

霍利化油器计量块精密结构设计

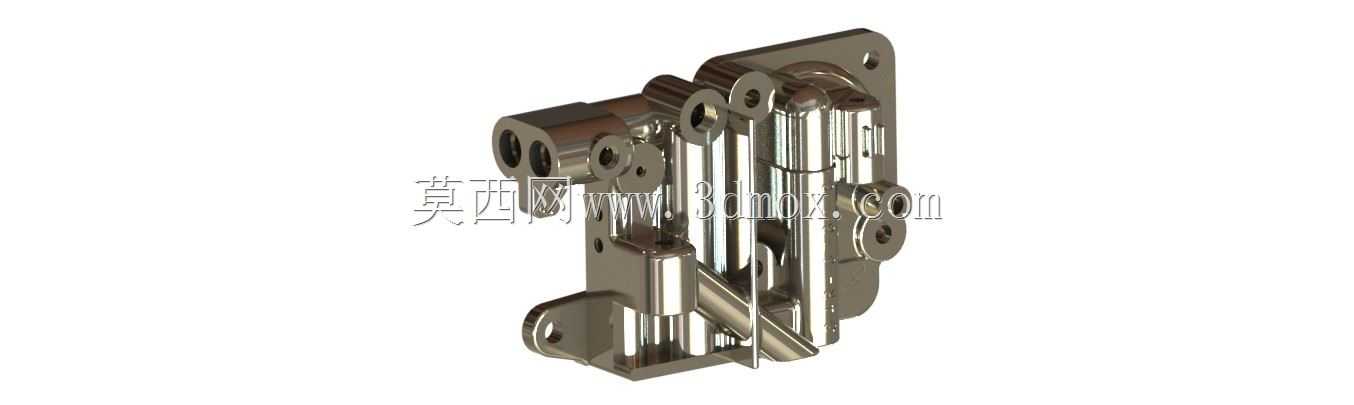

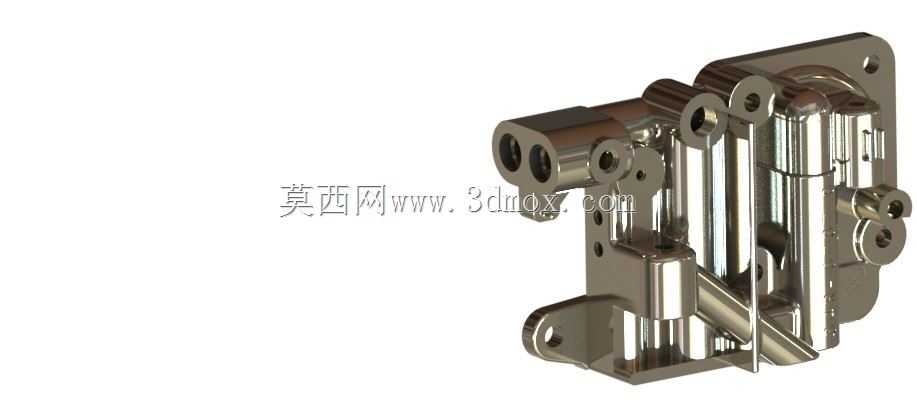

　　在燃油动力系统的配套零部件设计中，化油器计量块直接决定了不同工况下空燃比的控制精度，是影响发动机动力输出稳定性、燃油经济性以及排放表现的核心结构件。这款计量块的结构设计完全围绕油路计量的精准性与长期工作可靠性展开，主体采用一体化金属基体结构，所有油道、安装定位面、阀件配合孔均在同一基体上加工成型，避免了多件拼接带来的密封失效风险，同时也能保证各油路通道的位置度公差控制在极小范围内，减少燃油计量过程中的压力波动与流量偏差。

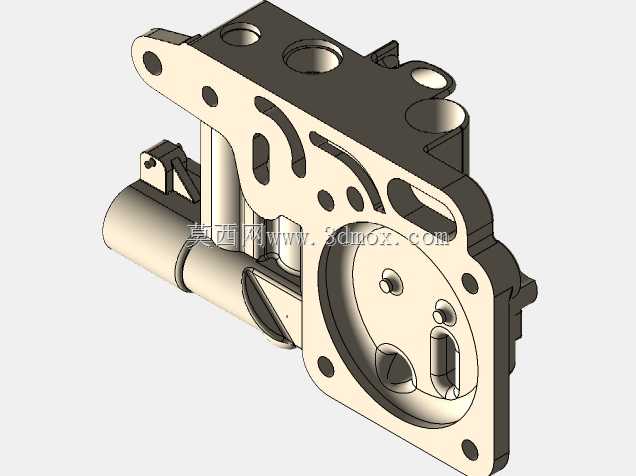

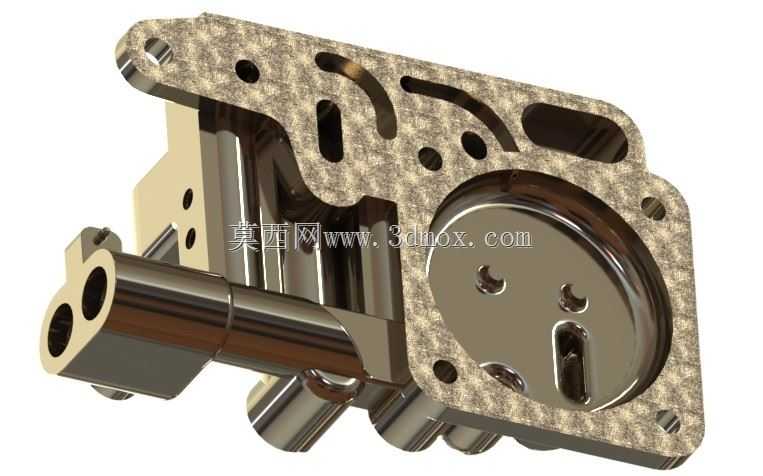

　　从实际应用场景来看，这类计量块主要配套大排量高性能内燃发动机，覆盖改装动力、通用动力机组、小型工程机械动力等多个使用场景，需要在发动机从怠速到满负荷的全工况区间内，精准控制不同油路的燃油供给量，匹配节气门开度、进气负压的动态变化，保证混合气浓度始终处于合理区间。设计过程中首先要考虑的是安装边界的匹配性，基体一侧的法兰安装面设置了多个定位销孔与螺栓过孔，能够直接与化油器主壳体实现定位对接，安装面的平面度公差需要严格控制，防止装配后出现燃油渗漏或者配合间隙导致的计量失准；基体上伸出的多个管状接口分别对应主量孔油路、怠速油路、加速泵油路以及真空信号通道，各接口的内径尺寸经过严格匹配，能够对应不同流量等级的量孔配件，满足不同排量发动机的调校需求。

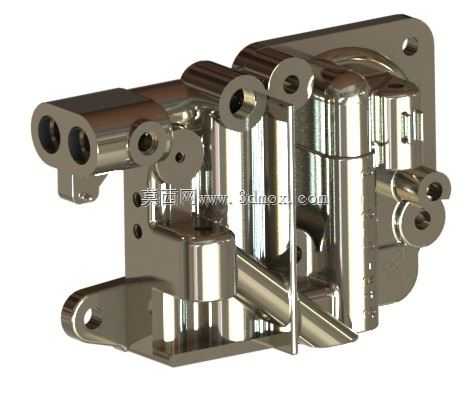

　　结构细节上，基体上预留的多个圆形安装孔分别用于固定量孔座、调节螺钉、油路堵头以及外部联动构件，孔位的同轴度、垂直度公差直接影响后续阀件的动作灵活性与密封性能，比如怠速调节螺钉的配合孔需要保证内螺纹的精度与孔轴线的直线度，才能保证调节过程中流量变化线性可控，不会出现卡顿或者调节量突变的问题。外露的金属密封面均做了精密铣削加工，表面粗糙度达到密封配合要求，不需要额外加装密封垫片即可实现金属硬密封，减少了长期使用后密封件老化失效的隐患。油道的设计采用了大圆角过渡结构，避免燃油流动过程中出现直角节流导致的压力损失，同时也能减少油道内的燃油残留，防止发动机长期静置后油道内结胶堵塞，提升零部件的长期使用稳定性。

　　从安装适配的角度来看，整个计量块的外部轮廓做了避空设计，突出的管路与安装座之间预留了足够的工具操作空间，装配时可以直接使用标准套筒完成螺栓紧固与量孔更换，不需要额外设计专用工装。基体上的加强筋结构沿着油道走向与受力方向布置，既能够减轻零部件的整体重量，又能保证在发动机工作振动环境下基体不会出现形变，避免油道尺寸变化影响计量精度。所有边角位置都做了倒角处理，去除加工毛刺，防止装配过程中割伤密封件或者掉落金属碎屑进入油道造成堵塞。在油路匹配设计上，各油道的通流截面经过反复校核，能够保证在发动机满负荷工况下燃油供给阻力处于合理范围，不会出现供油不足导致的动力下降，同时在小负荷工况下也能精准控制微小流量的燃油供给，避免怠速不稳、低速过渡不畅等常见问题。
