霍利化油器燃油阀执行器计量块结构

　　在化油器式燃油供给系统中，计量块是直接决定燃油计量精度的核心结构件，这类部件多应用于霍利系列化油器的燃油阀执行端，承担着燃油通路开度匹配、供油量校准的关键作用，是化油器实现不同工况下空燃比精准控制的基础载体。从实际装车场景来看，这类计量块多配套在大排量乘用车、改装性能车以及小型通用动力机械的化油器总成上，工作时直接与燃油阀执行机构联动，随节气门开度变化调整燃油通流截面，匹配发动机不同转速、负荷下的燃油供给需求，避免混合气过浓或过稀导致的动力不足、油耗异常、排放超标等问题。

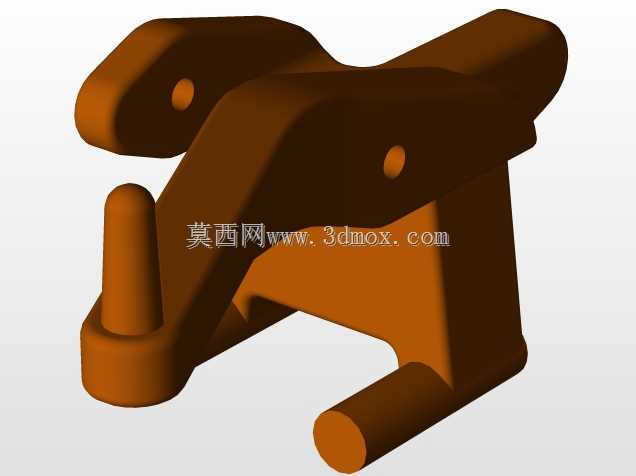

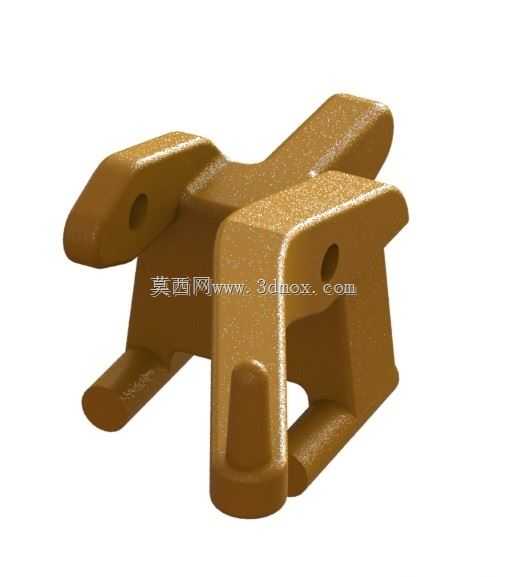

　　从结构设计逻辑来看，该计量块采用一体化铸造成型后做精加工处理，整体为非对称异形结构，没有规则的几何外形，所有轮廓面都是为了适配化油器壳体内部的安装腔室、避让周边联动部件而设计。部件上设置的两处通孔为铰接定位孔，分别用于与执行器摇臂、燃油阀阀芯做铰接连接，孔位的同轴度、孔与安装贴合面的垂直度公差控制在0.02mm以内，避免铰接后出现卡滞、动作滞后的问题。部件下部的凸台结构为计量行程限位结构，当执行器带动计量块摆动到最大供油位置时，该凸台会与化油器壳体内的限位面贴合，限制最大供油量，避免全开状态下燃油供给过量；两侧伸出的翼状结构为导向支撑面，安装后嵌入化油器壳体的导向槽内，摆动过程中沿槽面滑动，抵消铰接点受到的侧向力，减少铰接销轴的磨损，提升部件长期工作的稳定性。

　　从安装边界来看，该计量块的整体外轮廓完全适配霍利对应型号化油器的内部安装腔，安装时不需要额外改动壳体结构，直接替换原有磨损或失效的计量块即可完成装配。部件的摆动行程设计与燃油阀的开度行程完全匹配，从怠速位置到全负荷位置的摆动角度为27度，每个角度位置对应的通流截面都经过流量校准，能够对应不同真空度下的燃油吸出量，保证各工况下的空燃比控制在设计区间内。材质选用锌合金压铸成型，表面做氧化钝化处理，一方面具备足够的结构强度，承受执行器的往复摆动力不会出现变形，另一方面耐燃油腐蚀，长期浸泡在汽油环境中不会出现锈蚀、溶胀问题，保证尺寸精度的长期稳定性。

　　在实际维修与改装场景中，这类计量块的磨损是化油器供油异常的常见诱因，长期往复摆动会导致铰接孔磨损变大、导向面磨出凹痕，进而出现供油不准、怠速不稳、加速顿挫的问题，更换匹配精度合格的计量块是解决这类故障的核心手段。建模过程中需要重点还原各铰接孔的位置度、导向面的轮廓度、限位凸台的高度尺寸，这些尺寸直接决定了装配后的动作精度与供油特性，任何一处尺寸偏差都会导致化油器工作异常。不同于通用标准件，这类化油器专用计量块的结构没有统一的行业标准，完全依托对应型号化油器的内部空间、供油特性做匹配设计，建模时需要严格参照实物的测绘尺寸，保证各配合面的形位公差符合装配要求，才能实现与原有部件的完全互换。
