薄型平板式显示器安装承载附件结构

　　日常做商显设备、桌面显示器配套结构设计时，这类薄型平板承载附件是出镜率极高的零件，很多刚入行的结构工程师容易忽略这类零件的细节设计，总觉得就是一块折边板，实际落地时往往会出现安装干涉、承重变形、拆装困难的问题。先从实际应用场景说起，这类构件主要用在嵌入式显示器安装、桌面显示器升降支架配套、工控机柜内显示屏固定这几个场景，不同场景下的设计侧重完全不同：嵌入式安装场景下，需要兼顾面板与安装面的贴合度，避免出现缝隙漏光、面板翘起的问题；桌面支架配套场景下，需要预留足够的走线空间，同时要保证与支架快装结构的匹配精度；工控机柜内使用时，还要考虑电磁屏蔽的连续性，折边处的接触电阻要控制在合理范围，避免出现电磁泄漏影响机柜内其他工控元件的正常运行。

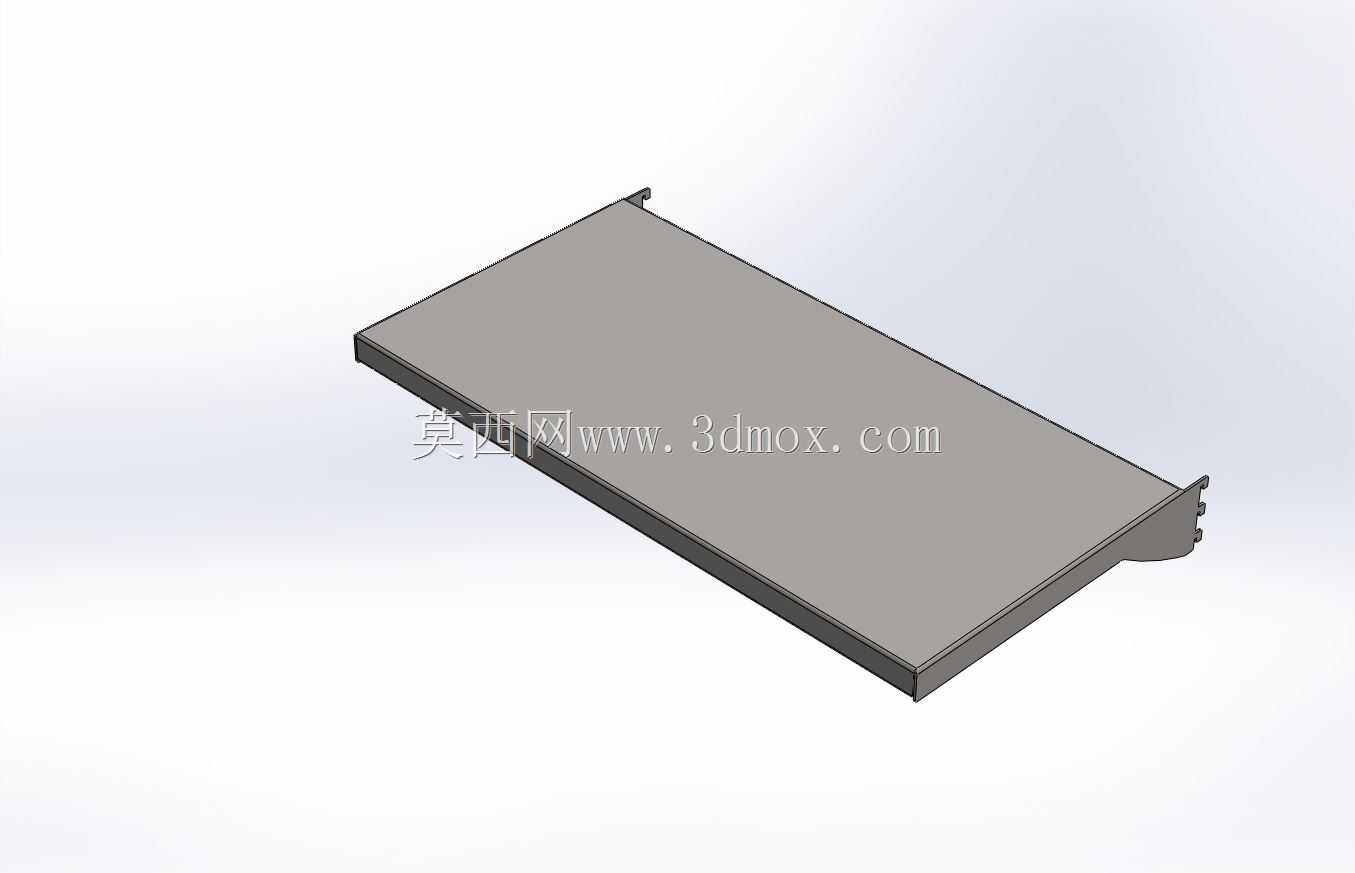

　　从功能特性来看，这个构件首先承担的是显示器背部的承载受力作用，平板主体直接与显示器背部的安装螺柱贴合，两侧的折边结构一方面是提升整体钣金件的刚性，避免大尺寸薄板在承重后出现中部下凹的变形，另一方面折边端部的卡扣结构是用来与外部支撑构件实现快装连接，不需要额外的螺丝固定就能实现预定位，大幅提升现场装配的效率。很多新手在做这类钣金设计时，会直接用等厚的平板不加折边，实际测试时哪怕是1.5mm厚的冷轧钢板，在27寸显示器的重量负载下，中部变形量会超过2mm，长期使用会导致屏幕受力不均，出现液晶面板漏光、色彩显示不均的问题，而增加10mm高度的折边后，同厚度板材的整体刚性可以提升6倍以上，变形量可以控制在0.3mm以内，完全满足长期使用的要求。

　　设计思路上，这个零件采用的是一体化钣金折弯工艺，没有额外的焊接拼接结构，一方面是减少加工工序，降低批量生产的成本，另一方面焊接结构必然会存在焊接变形，需要额外的校形工序，反而会提升加工成本和不良率。平板主体的平面度要求控制在0.2mm以内，保证与显示器背部安装面的完全贴合，避免出现局部应力集中导致的屏幕碎裂风险。两侧的卡扣结构在折弯时需要做R角处理，避免锐边在装配时划伤安装人员，同时卡扣的导入角度设计为15度，装配时可以自动导正位置，不需要反复对位就能卡入外部支撑的卡槽内。在安装边界的设计上，零件的整体宽度比显示器背部的安装孔位间距宽出8mm，两侧各留4mm的安装调整间隙，避免因为加工公差累积导致安装孔位对不齐的问题；零件的长度方向比显示器背部的贴合区域短5mm，预留出显示器背部接口的走线空间，不会遮挡HDMI、电源、DP等线材的插拔位置；折边的高度控制在12mm，既保证了足够的结构刚性，又不会因为折边过高顶到显示器背部的电路板凸起位置，避免出现装配干涉。

　　实际选型使用时，还要根据搭配的显示器尺寸调整板材厚度，24寸及以下的显示器可以采用1.2mm厚的冷轧钢板，表面做喷塑处理，颜色与显示器背部保持一致；27寸到32寸的显示器需要采用1.5mm厚的板材，必要时可以在平板中部压一条加强筋，进一步提升刚性；如果是用在户外高亮显示器的场景，还需要采用304不锈钢材质，表面做拉丝处理，提升抗腐蚀能力，适应户外高湿高盐的使用环境。另外在安装孔位的设计上，要兼容VESA标准的75mm、100mm孔距，不需要额外做转接板就能适配绝大多数市售的显示器支架和壁挂结构，提升零件的通用适配性。很多人在做这类结构时会忽略卡扣的疲劳强度设计，卡扣的厚度要与主体板材厚度保持一致，卡扣的悬臂长度控制在8mm，反复拆装500次后卡扣的变形量不超过0.1mm，不会出现松脱掉落的问题，完全满足设备全生命周期的使用要求。
