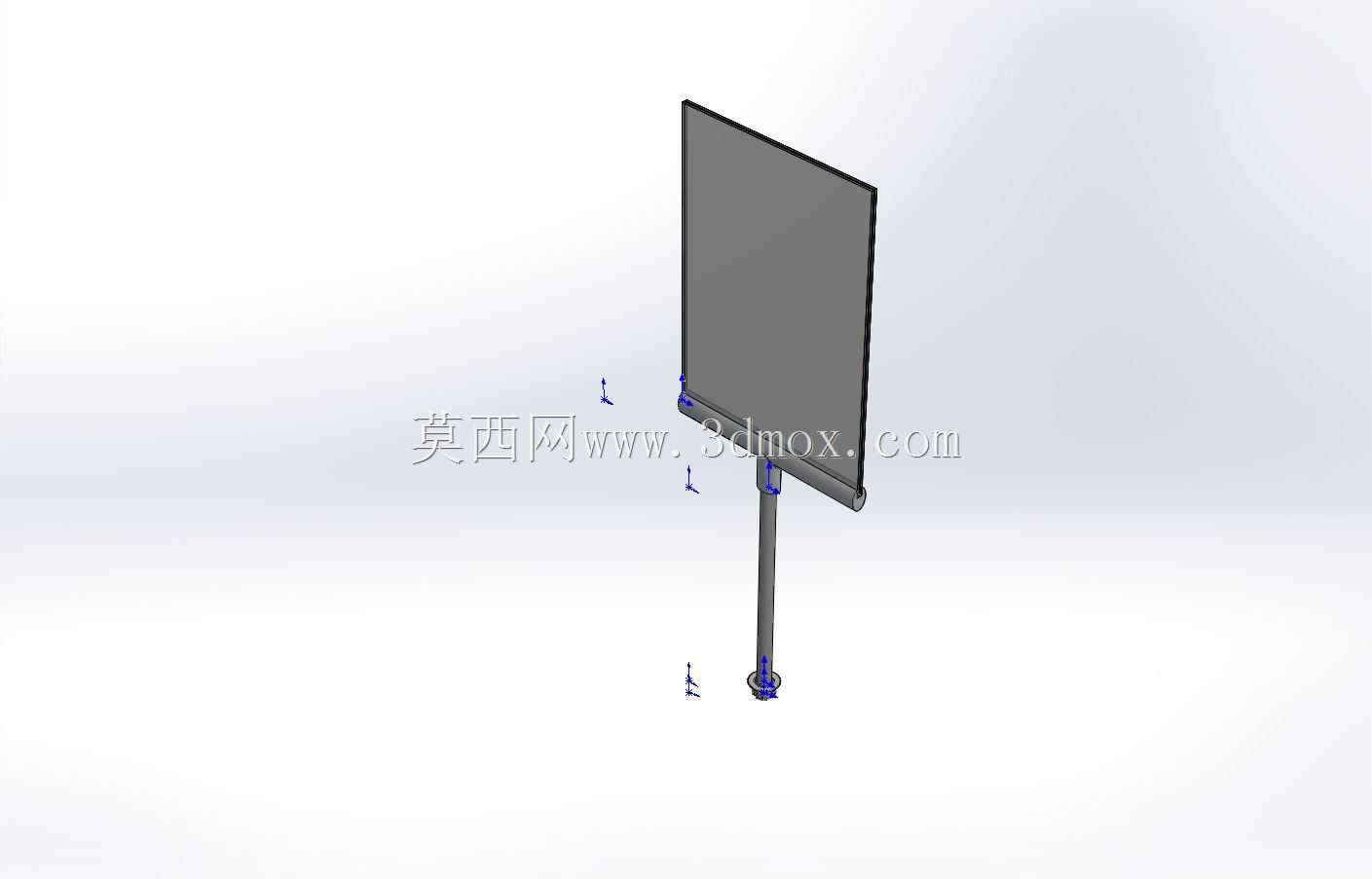

立式单杆支撑显示屏安装支架结构

　　这款立式单杆支撑的显示屏安装结构，主要适配桌面、操作台等场景的屏幕固定需求，常见于工业操作台、办公工位、监控调度台等场景，用来替代原装显示器底座，释放桌面下部的操作空间，同时提供更灵活的屏幕高度调整空间。从结构组成来看，整体分为底部安装固定座、垂直支撑立杆、屏幕连接挂装组件三个核心部分，底部固定座采用桌面穿孔式安装结构，安装时需要在桌面预留对应直径的穿线孔，通过上下锁紧的压块将整个支架牢牢固定在桌面台面上，相比夹持式安装，穿孔固定的抗倾覆能力更强，即便是屏幕尺寸偏大、重心偏前的情况下，也不会出现支架晃动、侧翻的问题，适合长期固定安装的工位使用。垂直支撑立杆采用圆形截面的金属杆结构，杆身做了等距的调节卡位设计，

　　屏幕挂装组件可以沿着立杆上下滑动调整高度，调整到位后通过侧面的锁紧旋钮固定位置，能够适配不同身高操作人员的视线高度需求，避免长期低头或者仰头看屏幕造成的颈椎疲劳，立杆内部预留了走线空腔，显示器的电源线、信号线可以从杆身内部穿过，避免线材外露缠绕，让工位整体更整洁。屏幕连接挂装组件采用标准的VESA挂孔适配设计，能够匹配市面上绝大多数常规尺寸显示器的背部安装孔位，挂装板和立杆之间设置了角度调节转轴，可以实现屏幕俯仰角度的微调，满足不同观看视角的需求，挂装板边缘做了翻边加强结构，避免长期承重出现变形，连接位置的紧固件都采用防松设计，即便日常调整角度、高度，也不会出现连接松动导致屏幕下垂的问题。从安装边界尺寸来看，

　　底部固定座的锁紧压块适配厚度在10mm到50mm之间的桌面，过薄或者过厚的台面都无法完成可靠固定，立杆的总高度预留了足够的调节行程，屏幕安装后最低位置可以贴近桌面表面，最高位置可以让屏幕中心距离桌面700mm左右，能够覆盖坐姿、半站姿操作的视线高度需求。设计过程中重点考量了承重的合理性，整体结构采用薄壁金属件搭配加强筋的设计，在保证足够承重能力的前提下控制整体重量，避免支架过重给桌面带来额外的负载，所有和屏幕接触的位置都设置了缓冲胶垫，避免安装过程中刮花显示器的背部外壳，同时胶垫的压缩量可以补偿屏幕背部安装面的平面度误差，让挂装连接更贴合，不会出现安装应力导致的屏幕变形。在实际使用场景中，

　　这类支架相比原装底座的优势在于占用桌面面积极小，仅需要在桌面预留一个小孔就可以完成安装，原装底座通常需要占用桌面200mm*150mm左右的摆放面积，换成这款支架之后，这部分空间可以用来放置键盘、操作手柄、文件物料等，提升桌面的空间利用率，尤其是在空间紧凑的工业操作台、监控调度工位上，这种空间提升的效果非常明显。结构的受力路径设计也经过了优化，屏幕的重量通过挂装组件传递到立杆，再通过立杆传递到底部固定座，最终由桌面承担所有负载，所有受力的连接位置都做了应力分散设计，比如立杆和底部固定座的连接位置增加了三角加强筋，避免长期承重出现焊缝开裂或者连接件变形，角度调节转轴的位置采用阻尼结构，调整角度的时候不需要额外松开紧固件，直接扳动屏幕就可以调整到合适的角度，调整后可以保持位置固定，不会出现屏幕自动下垂的问题。日常维护方面，这款支架的所有连接紧固件都是标准件，后期如果出现锁紧件磨损、阻尼下降的问题，可以直接更换对应的标准零件，不需要整体更换支架，降低了后期的维护成本，杆身的表面做了哑光喷塑处理，不容易残留指纹和污渍，日常清洁只需要用干布擦拭就可以，适合工业场景、办公场景的长期使用环境。
