多层置物式显示器支撑挂架结构设计

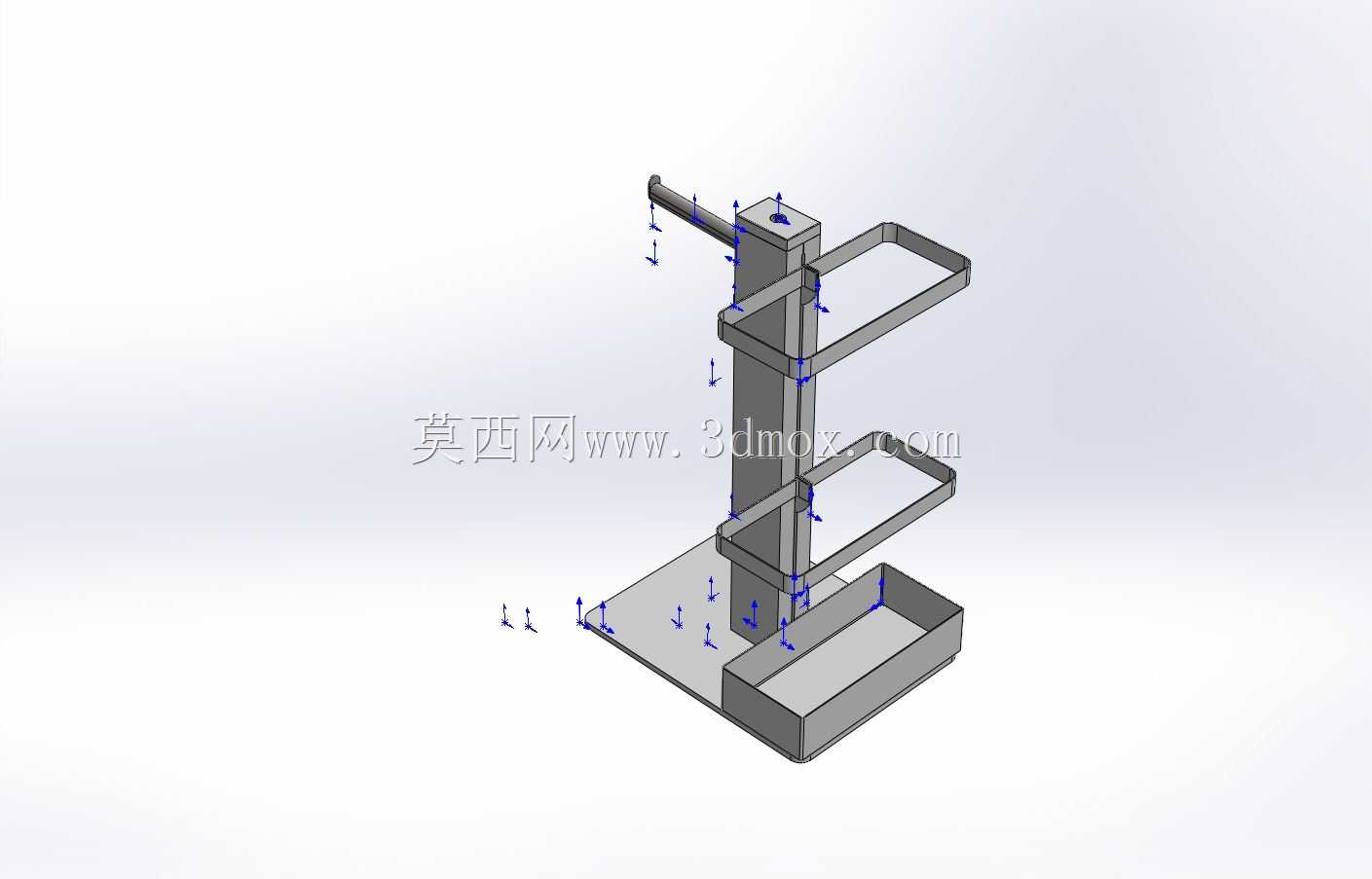

　　日常办公工位、工业设备操作台的显示终端安装场景里，单纯的显示器支撑件往往只承担屏幕固定功能，操作台面上零散的接线适配器、小型操作工具、记录便签等物件缺少就近规整放置的位置，容易造成台面杂乱，甚至挤占操作空间影响作业效率，这款带多层置物结构的立式显示器支撑挂架，就是针对这类实际使用痛点做的结构优化设计。从实际落地的使用场景来看，这款支架既可以用在普通职员办公工位，替代传统单功能显示器底座，释放桌面被底座占用的平整空间，也可以适配工业控制操作台的显示终端安装，在设备旁就近放置操作手柄、调试U盘、点检记录卡等高频取用的小物件，减少操作人员转身取物的动作幅度，提升长时间值守作业的便利性。结构设计上，整体采用立式立柱承载的受力路径，

　　底部是带安装孔位的矩形配重底座，底座上预留的通孔可以适配膨胀螺栓或者桌面夹装组件，既可以直接落地放置在平整地面，也可以通过紧固件固定在操作台台面边缘，安装边界的适配性覆盖了常见的工位台面厚度范围，底座延伸出的低位置物槽做了围边凸起设计，放置小型物件时不会因为台面振动或者误碰滑落。立柱作为核心承载构件，采用矩形截面的型材结构，相比圆管立柱拥有更好的抗扭性能，屏幕安装位设置在立柱上部的悬臂端，安装孔位遵循常规显示终端的VESA安装孔距标准，可以直接适配绝大多数尺寸的商用、工业用显示器，不需要额外加工转接板。立柱中段设置的两层开放式置物托架，采用框式围边结构，没有做封闭底板，一方面可以减轻整体结构重量，降低材料成本，

　　另一方面托架上的线缆可以直接从框体空隙穿出，方便梳理显示器电源线、信号线的走线，避免线缆在置物层堆积缠绕。最顶部的悬臂除了固定屏幕之外，还预留了小型摄像头、补光灯这类外设的安装位置，适配现在远程会议、设备远程运维的视频采集需求。从受力校核的角度来看，设计时将屏幕的重量载荷、各层置物架的额定载荷做了分步受力传导，上层屏幕的载荷直接通过立柱传导至底座，中层置物架的载荷通过抱箍式连接件均匀传递到立柱壁上，避免局部应力集中导致立柱变形，各层置物架的承载边界做了明确的冗余设计，单层置物架可以承载常规小型办公物件的重量，不会出现托架弯折的情况。安装尺寸方面，整体高度控制在成年人坐姿视线的舒适区间，屏幕安装后的中心高度和人眼坐姿高度平齐，

　　长时间观看屏幕不会造成颈椎疲劳，各层置物架之间的间距做了差异化设置，下层置物槽高度较低，适合放置体积稍大的电源适配器、接线板这类物件，中层两层托架间距适中，适合放置便签本、小型工具、水杯这类常用物品，上层托架靠近屏幕，适合放置U盘、读卡器这类小型存储配件，取用时不需要大幅抬臂。走线设计上，立柱侧面预留了隐形走线槽的安装位，显示器的所有线缆都可以顺着走线槽从立柱内部引到底座位置，再接入桌面下方的电源插座和信号接口，整个支架外部不会有明线裸露，既美观也避免线缆被勾挂导致屏幕被拽落的风险。和传统单功能显示器支架相比，这款结构把支撑功能和就近收纳功能整合在一起，不需要额外在工位上加装置物架，减少了工位上的零散配件数量，整体结构的零件数量少，大部分构件可以采用钣金折弯或者型材切割加工，加工工艺简单，装配时只需要通过紧固件把各层托架和立柱、底座连接即可，不需要复杂的焊接工序，生产组装的效率较高，后期维护时如果某一层托架出现变形，也可以单独拆卸更换，不需要整体报废，降低了全生命周期的使用成本。在实际安装调试时，屏幕的俯仰角度可以通过安装位的铰接结构做小范围调整，适配不同身高使用者的观看角度，各层置物架的抱箍连接件可以顺着立柱做上下位置调整，使用者可以根据自己的使用习惯调整各层的高度间距，灵活适配不同尺寸物件的放置需求，底座的安装孔位做了长圆孔设计，安装时可以小范围调整支架的固定位置，降低台面打孔的位置精度要求，现场安装的容错率更高。
