多工位立式气囊吸引作业工装结构

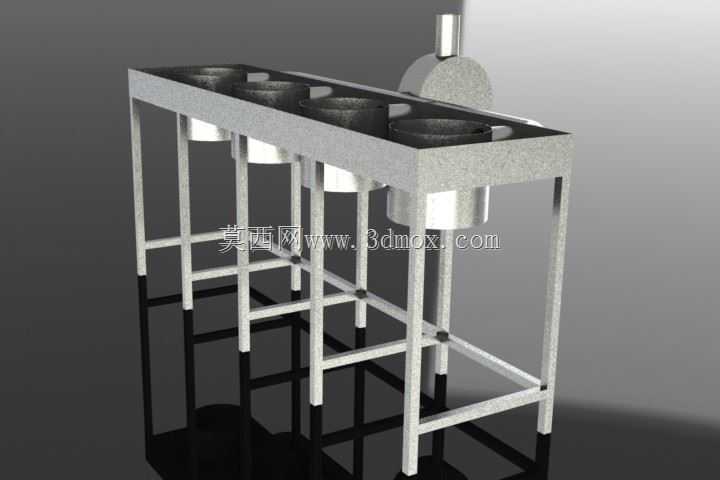

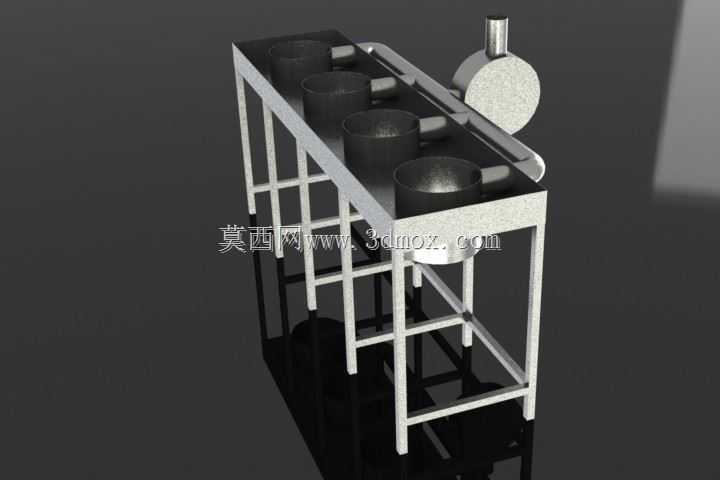

　　这套多工位立式气囊吸引结构，主要面向小批量多工位的流体介质转移、颗粒物负压拾取类作业场景，常见于实验室样品前处理、轻工行业小件物料分拣、医药行业试剂分装配套的负压作业工位搭建。从实际落地的使用逻辑来看，结构采用四工位并排布局，每个工位独立配置承接容腔与负压接口，可同时开展四路平行作业，相比单工位作业设备，能在同等占地空间下将单批次作业效率提升三倍以上，适配连续化流水作业的节拍要求。

　　设计阶段首先考虑的是工位操作的人机工程边界，整体机架采用方管焊接式框架结构，底部设置横向拉结筋增强整体刚性，避免多工位同时作业时产生的共振传导到操作台面，影响作业精度。机架支腿采用等截面方通，底部预留100mm的调节脚安装空间，可适配地面不平整的安装场景，调节范围覆盖±20mm，安装时不需要额外做地面找平处理，降低现场部署的施工成本。台面高度设置在850mm，匹配成年操作人员站立作业的肘部高度，长时间操作不会产生过度的肢体疲劳，工位之间的中心距设置为200mm，预留足够的操作空间，避免相邻工位作业时出现肢体干涉。

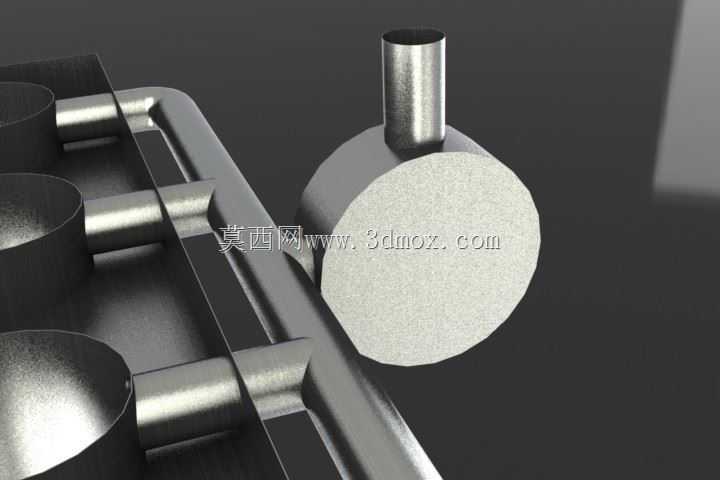

　　每个工位的上部设置定位沉台，用于放置待作业的容器或者待拾取物料的定位工装，沉台下方直接连通负压吸引腔，腔体采用圆弧过渡结构，避免介质残留形成清理死角，负压接口统一设置在机架侧部的汇总管路上，可根据实际作业需求单独调节每个工位的负压值，适配不同粘度的流体、不同重量的小件物料拾取需求。侧部设置的独立缓冲腔，用于平衡各工位的负压波动，避免某一个工位接入或者断开负压时，影响其余工位的压力稳定性，缓冲腔的容积按照单工位峰值流量的1.5倍配置，可将工位间的压力波动控制在5%以内，满足高精度作业的压力稳定性要求。

　　从结构建模的细节来看，所有焊接位置均预留了焊后加工余量，框架焊接完成后再对台面安装面、支腿底面做一次整体铣平处理，保证台面的平面度公差控制在0.2mm/1000mm以内，避免工位沉台安装后出现倾斜，导致容器放置不稳、介质洒漏的问题。所有与介质接触的腔体部分均采用圆角过渡，没有尖锐的内角，日常清理时可以直接用冲洗枪冲刷，不会残留作业介质造成交叉污染，适配医药、食品类场景的卫生清洁要求。

　　安装边界方面，设备整体占地长度为1000mm，宽度为400mm，整体高度为1200mm，不需要额外的地脚螺栓固定，直接放置在平整地面即可使用，侧部的负压接口采用标准快插结构，可直接对接车间现有负压气源或者独立的小型真空泵，不需要额外定制转接接头，部署灵活度较高。机架的方管型材选型经过刚度校核，在满负载作业状态下，台面的最大挠度不超过0.1mm，不会因为台面变形导致工位位置偏移，影响作业的对位精度。

　　实际使用过程中，该结构可根据不同的作业需求更换上部的定位沉台配件，不需要改动主体框架结构，就能适配不同规格的容器、不同尺寸的物料拾取作业，拓展性较强。框架的横向拉结筋除了增强刚性之外，还可以作为附属配件的安装位，比如加装工位照明、作业指引牌、废料收集槽等附加结构，不需要在主体框架上额外打孔焊接，降低后续改造的工作量。
