方形工件可调式支撑夹持工装结构

　　在多品种小批量的机加工、装配、检测工位场景中，经常会遇到截面为正方形的长条类、框类工件需要临时支撑定位的需求，这类工件往往没有统一的装夹基准，若采用通用台虎钳装夹，容易因夹持力过大造成薄壁方形工件变形，若采用V型块支撑，又无法适配不同边长的方形截面工件，且无法实现支撑位置的多维度调整，难以满足现场灵活作业的需求。这款支撑夹持结构正是针对这类痛点设计的，整体采用交叉杆式的可调框架结构，核心支撑部分采用剪叉式交叉杆作为位置调节的基础载体，两根长杆通过中间的铰接销轴连接，可绕销轴转动调整开合角度，同时杆身预留了长条形滑槽，配合锁紧旋钮可以实现夹持组件在杆长方向上的任意位置固定，调整范围覆盖常见的10mm到150mm边长的方形工件，能够适配不同尺寸规格的方形截面工件装夹需求。

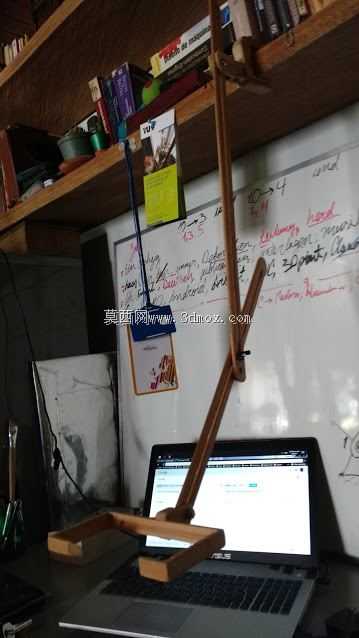

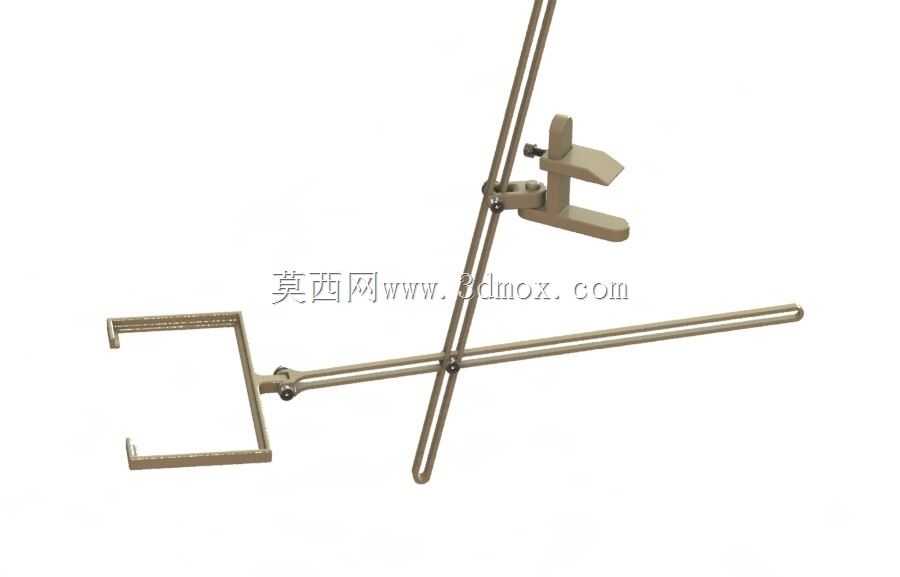

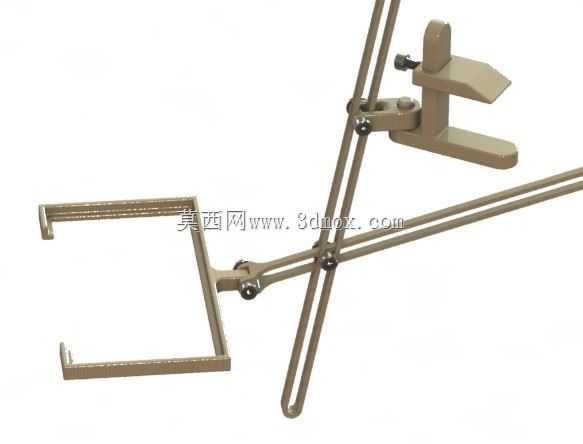

　　从结构功能来看，装置分为两个核心功能单元，一端是C型开口的方形工件承托座，开口尺寸略大于常规方形工件的最大适配边长，内侧做了小倒角处理，方便工件快速放入定位，承托座通过铰接轴与横向调节杆连接，可根据工件的摆放角度微调承托座的俯仰角度，避免工件与承托座之间出现线接触导致的支撑不稳；另一端是压持式固定夹，采用上下两个平行压爪的结构，上压爪带微调锁紧螺钉，可根据工件的实际厚度调整压持行程，下压爪为平面承托结构，两个压爪配合可以将方形工件的侧边牢牢压住，配合另一端的C型承托座，形成两点稳定支撑，避免工件在加工、检测过程中出现窜动、偏移。

　　设计过程中优先考虑了现场使用的便捷性，所有调节位置都采用手拧式锁紧旋钮，不需要额外借助扳手、内六角等工具即可完成所有位置调整与锁紧操作，单人即可在10秒内完成工件的装夹固定，大幅提升工位作业效率。结构的安装边界也做了充分考量，整个装置收拢状态下的整体长度不超过400mm，交叉杆最大展开角度下的横向跨度不超过350mm，底部不需要额外的固定底座，可直接放置在工作台面上使用，也可通过底部预留的安装孔配合螺栓固定在专用工装台、输送线旁的定位支架上，适配不同的作业场景。

　　在实际应用中，这款支撑结构不仅可以用于机加工工位的方形工件临时支撑，还可用于装配工位的方形管材、型材的对接定位，以及检测工位的方形工件姿态固定，避免人工扶持带来的定位误差与安全隐患。结构上所有受力部位都做了加厚处理，铰接销轴采用高碳钢材质，避免频繁调整造成的铰接孔磨损，延长工装的使用寿命；所有与工件接触的压爪、承托座端面都做了钝化处理，不会划伤工件表面，对于表面质量要求较高的铝型材、抛光方形工件也能友好适配。不同于专用工装只能适配单一规格工件的局限，这款可调支撑结构通过交叉杆的角度调整、夹持组件的位置滑动，可以覆盖一定尺寸范围内的所有方形截面工件，减少了工位上备用工装的数量，降低了工装管理成本，同时结构简单可靠，没有复杂的传动部件，后期维护只需要定期在铰接点加注少量润滑脂即可，不需要复杂的保养操作，非常适合生产现场的复杂作业环境使用。
