手动螺旋压力机三维结构设计模型

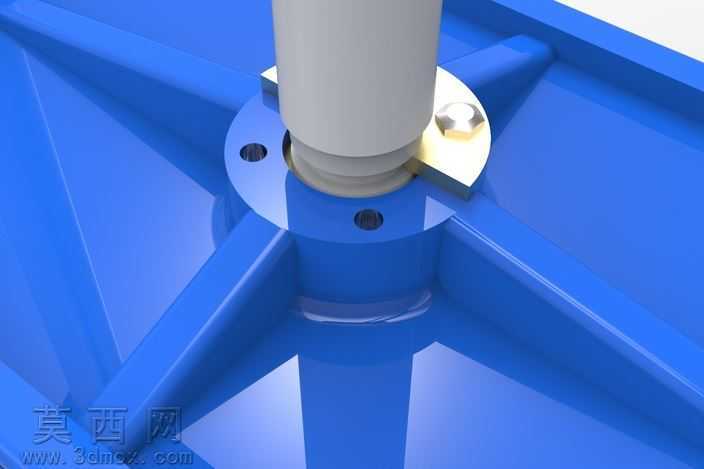

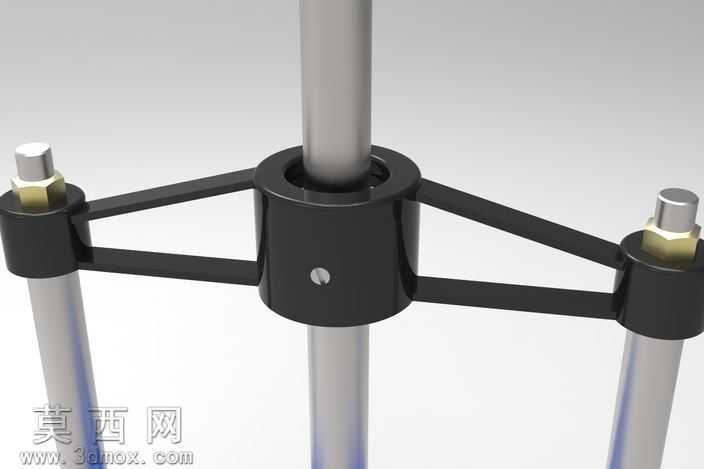

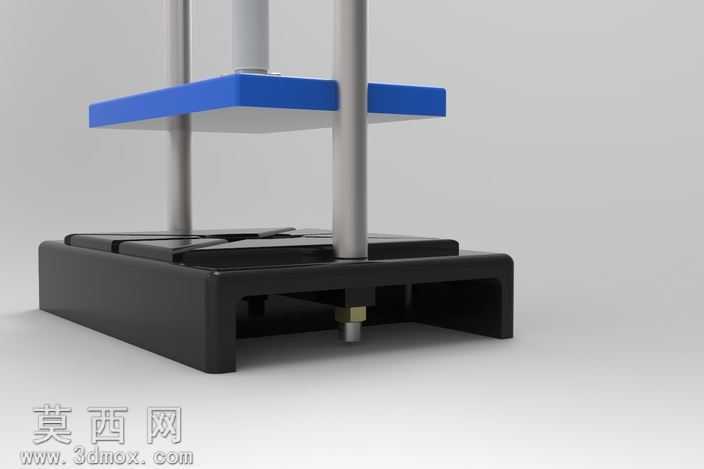

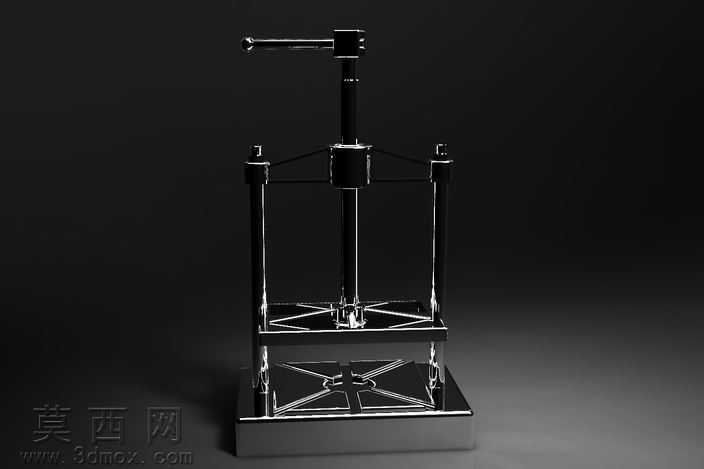

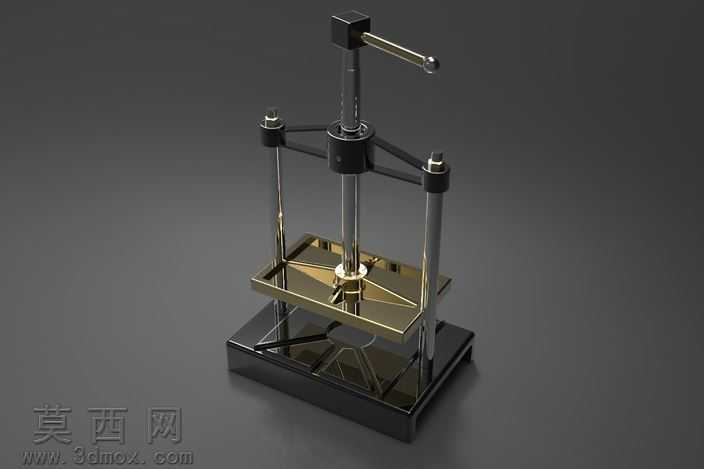

本模型为手动螺旋压力机的完整三维设计成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，在三维软件中采用自底向上的装配建模方式，先逐一完成各个单体零件的参数化建模，再通过同轴、重合、平行等标准装配约束完成整机组合，确保各运动部件无干涉、装配关系完全符合实际机械结构逻辑。模型完整还原了手动螺旋压力机的核心结构：底部为带加强筋结构的厚重承压底座，保证设备工作时的结构稳定性；四根垂直导向立柱采用镀铬金属材质设定，连接底座与顶部的螺旋支撑横梁，为施压平台提供精准的垂直导向；中部为可沿立柱上下滑动的金属施压平台，平台表面做了平整化处理，保证压装作业时工件受力均匀；核心施压部件为梯形传动丝杠，搭配顶部的横向操作摇柄，通过螺旋副传动将摇柄的旋转运动转化为压头的垂直直线运动，实现手动施力加压的功能，丝杠与顶部横梁的配合部位设置了耐磨轴套结构，降低长期使用的磨损损耗。渲染阶段采用工作室级光照环境，对不同部件赋予对应真实材质：底座与横梁采用发黑处理的碳钢材质，呈现哑光深黑的金属质感；导向立柱与丝杠、摇柄采用抛光镀铬材质，还原光亮的金属反光效果；施压平台采用黄铜质感的金属材质，区分不同功能部件的视觉层次；渲染时开启全局光照与环境反射效果，精准呈现金属部件的高光、反射与阴影细节，让模型视觉效果贴近真实设备的实物质感。设计过程中充分考虑手动压力机的实际使用需求，整体结构紧凑简洁，传动路径清晰，无多余冗余结构，既保证了施压作业时的结构刚性，也兼顾了手动操作的便捷性，导向立柱的对称布局保证了压头下压过程的垂直度，避免施压时出现偏载问题，可用于手动压装、试样压制、小零件压合等场景的结构参考，模型的所有零件均保留可编辑的参数化特征，方便后续根据实际使用需求调整尺寸参数、修改结构细节。
