撬装式饱和处理集成装置结构设计

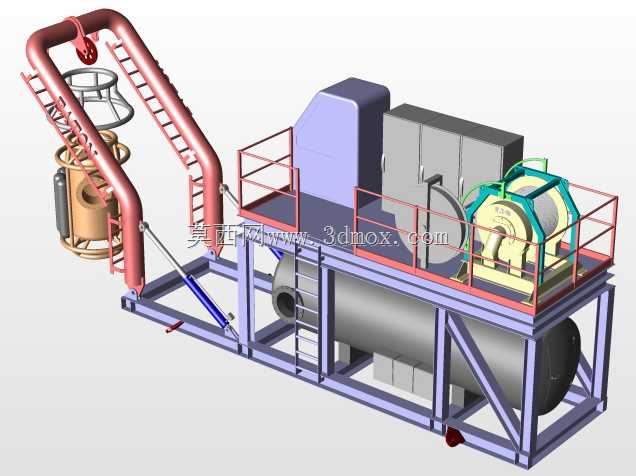

　　这套集成式饱和处理装置采用撬装一体化结构设计，所有功能部件均集成在统一的型钢焊接机架上，无需现场拆分组装，可直接通过吊装转运至油气开采、化工介质处理等作业现场就位，大幅缩减现场安装的施工周期与管路对接工作量。从结构布局来看，卧式承压罐体作为核心处理单元横向布置在机架下层空间，罐体两端采用标准椭圆封头结构，侧壁预留介质进出、排污、检测等多个接口，接口位置均做了补强处理，满足承压工况下的强度要求。机架上层设置带安全护栏的操作平台，平台表面采用防滑花纹钢板铺设，周边护栏高度符合工业操作平台安全规范，平台一侧设置斜爬梯连通地面，爬梯踏步做防滑处理，两侧带扶手，方便运维人员登上平台完成设备操作、日常巡检与部件维护作业。

　　装置左侧集成了立式分离与管路组件，大曲率弯管结构连通上下层处理单元，弯管转弯处做了圆弧过渡设计，降低介质输送过程中的阻力损失与管壁冲蚀速率，弯管侧方设置的直爬梯连通立式组件顶部的操作位，顶部预留吊装吊耳，满足设备整体吊装与部件检修的吊装需求。平台上集成了动力单元与电控组件，动力单元外围设置防护框架，避免运维过程中发生磕碰损伤，电控柜采用封闭式结构，与动力单元相邻布置，缩短线缆布设长度，减少线路损耗与信号干扰。机架上还集成了液压支撑组件，用于作业过程中相关部件的位置调节与锁紧，液压管路沿机架型钢内侧布设，采用管卡固定，避免管路外露造成的剐蹭损伤。整套装置的结构设计充分考虑了运输边界限制，整体宽度、高度均满足常规公路运输的尺寸要求，

　　机架底部设置标准叉车位与吊装位，适配叉车、吊车等多种现场转运设备的作业需求。在功能实现层面，这套装置主要用于多相介质的饱和处理作业，可完成介质的气液分离、饱和组分调配、压力稳定输出等工序，集成化的结构设计避免了分散式设备布置带来的管路泄漏点多、占地面积大、运维巡检路线长等问题。设计过程中对各部件的安装位置做了重心校核，将重量较大的承压罐体布置在机架下层，降低整体重心高度，提升装置转运与作业过程中的稳定性，避免侧翻风险。操作平台的布局充分考虑人机工程学要求，常用操作阀门、仪表的布置高度均在人员站立操作的舒适范围内，减少运维过程中的弯腰、登高作业频次。管路设计过程中对所有弯头、变径位置做了流场优化，避免介质流动过程中出现涡流、滞流区，

　　降低介质沉积造成的管路堵塞风险。机架的型钢选型经过强度校核，可承受整套设备满负荷运行时的总重量，同时预留1.5倍的安全系数，满足吊装、运输过程中的动载荷要求。各部件之间的连接位置均设置了定位止口，方便现场拆装检修时的快速对位，减少装配调整时间。装置上所有外露的旋转部件、高温部件均设置了安全防护罩，避免运维过程中发生机械伤害、烫伤等安全事故。
