美洲狮多用途军用直升机外观结构设计

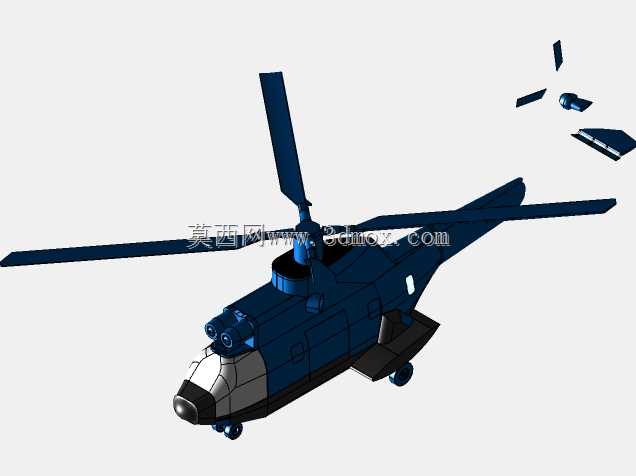

　　该款直升机的三维结构设计，核心面向战术运输、战场勤务、低空突防类任务场景，在整体布局上沿用了单旋翼带尾桨的经典构型，同时针对高海拔、复杂气象下的飞行稳定性做了结构适配。从实际用途出发，该机型可承担兵员投送、轻型装备吊运、战场伤员转运、低空侦察等多重任务，机身下部预留的通用挂装接口，可根据任务需求快速加装副油箱、光电吊舱或轻型武器挂架，无需对主体承力结构做大规模改动，适配前线快速部署的使用需求。

　　设计过程中首先对机身气动外形做了分段处理：机头段采用多曲面拼接的圆滑过渡构型，风挡区域采用多块平板玻璃的安装框架，既降低了曲面玻璃的加工难度，也能为机组人员提供足够的前向与侧向观察视野，机头下部预留的传感器安装舱，可根据任务配置更换不同的探测设备，安装边界严格控制在机头轮廓线以内，避免突出结构影响飞行气动效率。机身中段为主要承力与载员舱段，横截面采用近似椭圆的构型，在保证内部可用容积的前提下，尽可能降低机身正面的迎风阻力，舱门位置设置在机身两侧，开口尺寸满足全副武装士兵快速进出的需求，门槛高度与地面停机状态的间距控制在合理范围，无需额外登机梯即可完成人员上下。

　　旋翼系统采用全铰接式主旋翼设计，主旋翼桨叶为大长宽比的翼型结构，桨毂位置做了整流包覆处理，降低旋翼旋转过程中的阻力，尾桨布置在尾梁末端的右侧，通过尾传动轴与主减速器联动，尾梁采用半硬壳式结构，在保证结构强度的前提下尽可能降低自身重量，尾梁末端的水平安定面与垂直尾翼做了一体化设计，飞行过程中可提供足够的航向稳定性，避免低空紊流对飞行姿态造成过大干扰。起落架采用后三点式轮式起落架布局，主起落架布置在机身中部下方的承力框位置，可承受着陆过程中的垂直冲击载荷，前起落架布置在机头下部，具备转向功能，可满足地面滑行阶段的转向操控需求，起落架的收放机构预留了足够的安装空间，收放状态下完全收纳于机身轮廓以内，不会额外增加飞行阻力。

　　在结构细节设计上，机身表面的检修口盖均采用快拆式设计，口盖边缘与机身蒙皮做齐平处理，维护过程中可快速打开完成机载设备的检修与更换，不会对机身气动外形造成破坏。机身两侧的短翼结构除了可作为挂装接口的承力基础外，还可在飞行过程中提供一定的升力补偿，降低主旋翼的升力负载，短翼的安装角度经过气动优化，在前飞状态下可产生稳定的附加升力，同时不会对尾桨的气流场造成明显干扰。发动机舱布置在主旋翼桨毂下方的机身上部位置，进气口设置在舱体两侧，可避免地面扬尘直接进入进气道，排气口朝向斜上方布置，可降低红外信号特征，同时避免高温排气直接冲刷尾梁结构。

　　从安装边界来看，整机的旋翼旋转直径、机身长度、尾桨高度等参数均严格匹配前线野战起降场地的尺寸要求，可在简易平整场地完成起降作业，无需专用的机场保障设施。机身内部的载员舱空间可满足搭载多名全副武装人员的需求，舱内预留的设备安装导轨可快速加装座椅、担架、物资固定架等不同功能模块，实现不同任务场景下的快速转换。燃油箱布置在机身中部的承力结构以内，采用自密封式油箱的安装空间预留，油箱周围的结构做了加强处理，可在受到轻武器攻击时降低燃油泄漏的风险，提升战场生存能力。

　　整个建模过程中对所有活动部件的运动行程做了干涉检查，主旋翼旋转、尾桨转动、起落架收放、舱门开关等动作均无结构干涉，各部件的连接位置均预留了合理的安装间隙，满足实际加工装配的公差要求。机身蒙皮的分块设计充分考虑了钣金加工的工艺可行性，每一块蒙皮的曲面曲率均控制在常规加工设备的能力范围内，无需特殊工艺即可完成成型加工，降低了生产制造成本。
