小松PC160W挖掘机铲斗结构设计

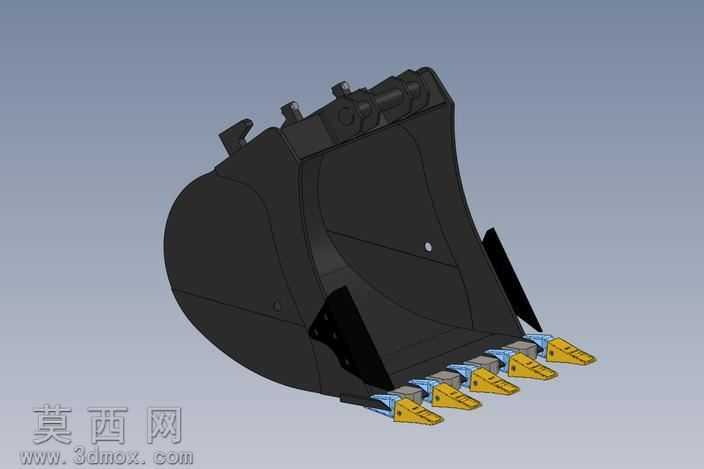

本作品为小松PC160W轮式挖掘机配套的铲斗三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循工程机械零部件的设计规范与实际生产装配逻辑。建模初期先梳理铲斗的整体功能定位，该铲斗为土方作业通用型铲斗，需兼顾挖掘切入阻力、斗容装载效率与结构抗冲击性能，因此首先确定斗体的弧形轮廓参数，参考同吨位挖掘机铲斗的切削角、斗壁倾角设计值，通过草图绘制勾勒出斗体的主截面轮廓，确保弧形斗背的曲率既能降低挖掘时的物料粘附概率，又能分散作业时的冲击载荷。结构建模阶段采用多实体分步构建的方式，首先完成主斗板的曲面加厚成型，主斗板选用高强度耐磨钢对应的材质参数设置，在软件中赋予对应哑光耐磨钢材的材质属性，还原真实金属的哑光粗糙质感；随后依次构建侧刃板、斗底加强板、侧加强筋结构，在斗体与斗齿连接的斗唇位置，单独设计加厚的安装基座，每个斗齿座的安装位都预留精准的装配定位孔，确保斗齿安装后间隙均匀、定位牢固。斗齿部分采用分体式建模设计，斗齿齿座与齿尖分别建模，齿尖部分选用合金耐磨钢的材质属性，渲染时呈现出热处理后合金构件的暗黄金属质感，齿尖的破土刃口做了斜角切削处理，每个齿尖的弧度与伸出长度经过参数化调整，保证作业时各齿受力均匀，避免单齿过载断裂。斗体背部的铰接耳板是建模的重点结构，严格按照小松PC160W挖掘机小臂连杆的安装尺寸设计铰接孔的孔径、孔距与耳板厚度，耳板与斗背的连接位置添加了三角形加强筋结构，在软件中通过装配干涉检查确认铰接部位与连杆、销轴的配合间隙，确保实际装配时无卡滞问题。渲染阶段采用工业产品常用的冷灰色背景，调整环境光与漫反射参数，让斗体黑色耐磨涂层的质感、斗齿合金的金属质感形成清晰的层次对比，同时添加柔和的阴影效果，完整呈现铲斗的整体轮廓与各部件的装配关系。整个建模过程完全参照真实铲斗的生产工艺逻辑，所有焊接位置都预留了合理的焊道结构，加强板的布置位置对应实际作业中的高应力区域，既保证了模型的外观还原度，也让模型具备结构合理性，可用于挖掘机配件的教学演示、结构改进参考与装配模拟使用。
