地埋式一体化污水提升泵站结构设计

　　在市政排水、工业废水收集、小区雨污分流改造等场景中，地埋式污水泵站是替代传统混凝土泵站的核心集成设备，这款6000mm×3000mm规格的泵站模型，完整还原了预制泵站的内部管路、提水泵组、检修平台、进出水接口的全部结构细节，可直接用于方案演示、结构校核与施工交底参考。从实际工程落地角度看，这类泵站的核心作用是在地势低洼、管网重力流无法覆盖的区域，将收集到的污水、雨水通过泵组加压提升至高位排水管网，避免区域内涝、污水积存问题，相比传统现场浇筑的泵站，预制集成式的结构能大幅缩短施工周期，减少现场土建作业量，同时筒体采用一体化缠绕成型的玻璃钢材质，抗腐蚀能力强，适配地下潮湿、土壤腐蚀的安装环境。设计这款泵站结构时，首先要明确安装边界条件，筒体直径3000mm、总高度6000mm，安装时需要提前开挖匹配尺寸的基坑，基坑底部要做200-300mm厚度的混凝土垫层找平，筒体周边回填级配砂石并分层夯实，避免后期筒体沉降倾斜；进出水接口的标高需要对接现场管网的实际高程，进水口通常设置在筒体中下部，对接来水管网，出水口设置在筒体上部，对接压力输送管网，接口处都要做柔性防水处理，防止地下水渗入或者筒内污水外漏。

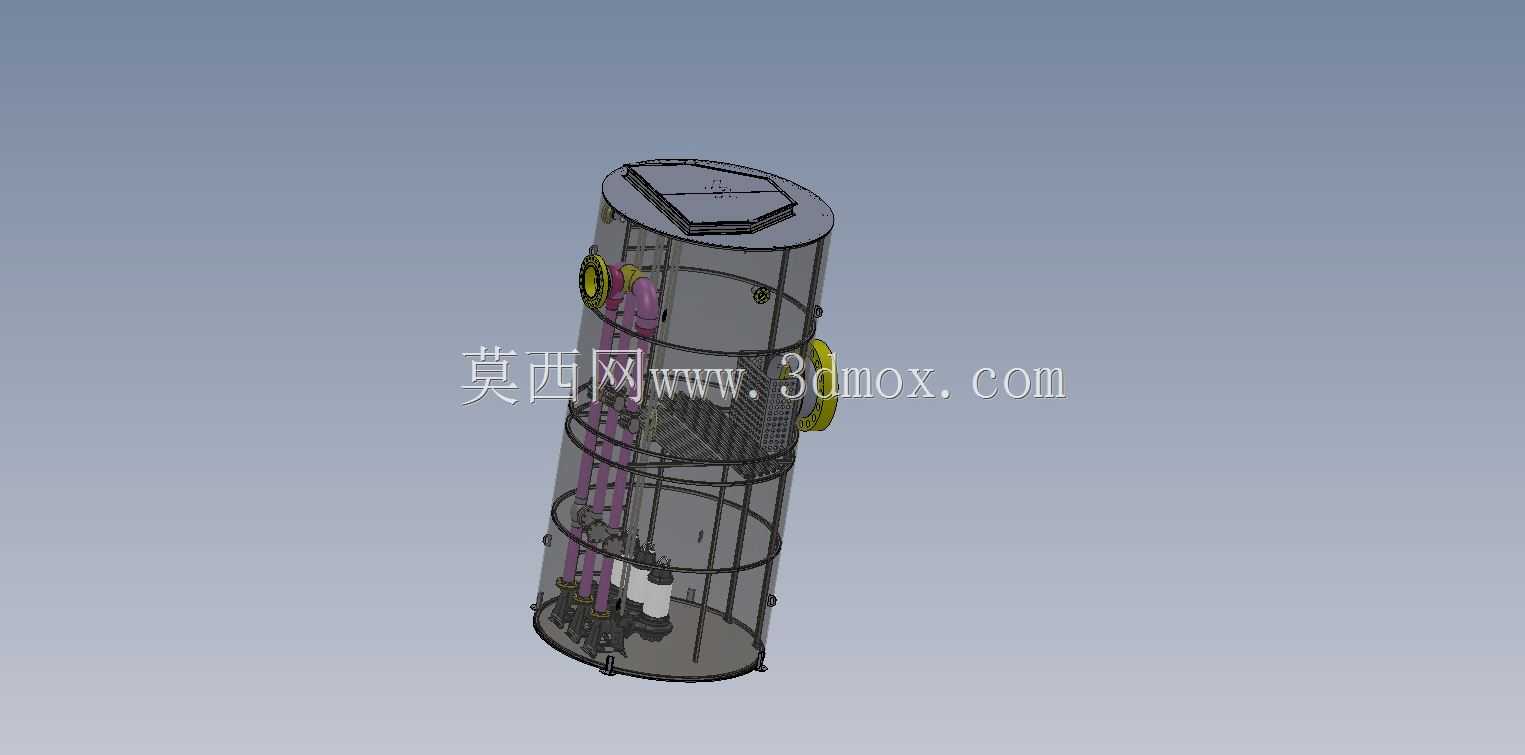

　　内部结构排布上，模型里清晰呈现了两台潜污泵的耦合安装结构，泵组沿筒壁对称布置，耦合导轨从底部泵座一直延伸到顶部检修平台，后期检修时不需要人员下到筒底，直接通过吊装链就能把泵体沿导轨提升到地面，大幅降低井下作业的安全风险；筒内设置了多层检修平台，平台采用防滑格栅板制作，周边设置安全护栏，平台之间通过爬梯连通，爬梯做了防滑防腐处理，方便运维人员下井检修设备；筒顶设置了检修人孔和通风口，人孔配备带安全锁的盖板，防止无关人员开启，通风口对接通风管道，保证筒内有害气体能够及时排出，满足井下作业的安全规范。管路设计方面，每台泵的出口都配置了止回阀和闸阀，止回阀可以防止泵停止运行时管网内的水倒流回筒体，避免水锤冲击损坏泵体，闸阀用于检修时切断管路，方便更换阀门或者泵组；出水管路汇总后接入出水总管，总管上设置压力检测接口，可外接压力传感器实时监测出水压力，配合液位传感器实现泵组的自动启停控制——当筒内液位达到启泵水位时，工作泵自动启动排水，液位降到停泵水位时泵自动停止，液位超高时备用泵自动投入运行，同时触发报警信号，保证排水可靠性。

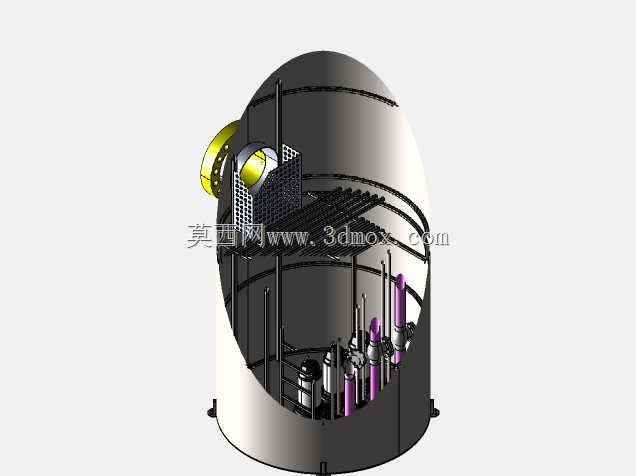

　　另外模型里还还原了筒内的提篮格栅或者粉碎格栅结构，进水首先经过格栅过滤，把污水中的大块杂物、纤维杂质拦截或者粉碎，避免杂物进入泵体造成叶轮堵塞、卡滞，减少泵组的故障概率；筒体外部设置了吊耳结构，方便运输和现场吊装就位，吊装时要保证筒体垂直，避免碰撞变形。从结构设计的合理性来看，这款模型的内部排布充分考虑了运维便利性，所有需要检修的部件都预留了足够的操作空间，泵组、阀门、格栅的位置都符合人体工程学要求，运维人员在平台上就能完成大部分常规操作；筒体的加强筋结构沿筒壁周向和轴向布置，增强了筒体的结构强度，能够承受周边土壤的侧压力和地下水的浮力，避免埋地后出现筒体变形、上浮的问题。

　　在实际项目选型时，这个尺寸的泵站通常可以服务10-20万平米的汇水区域，适配中小规模的小区、工业园区、商业片区的污水提升需求，泵组的流量、扬程可以根据实际排水高度、汇水量灵活调整，模型的参数化结构也方便设计人员根据具体项目要求修改尺寸、调整部件配置，快速生成适配不同场景的泵站方案，不需要从零开始建模，大幅提升设计效率。需要注意的是，安装时要保证筒体的垂直度偏差不超过千分之一，否则会影响耦合装置的对接精度，导致泵体安装不到位出现漏水、振动问题；回填时要避免大块石块、建筑垃圾直接接触筒壁，防止硌伤筒体防腐层，影响使用寿命。
