赛车专用碳纤维燃油泵防护结构设计

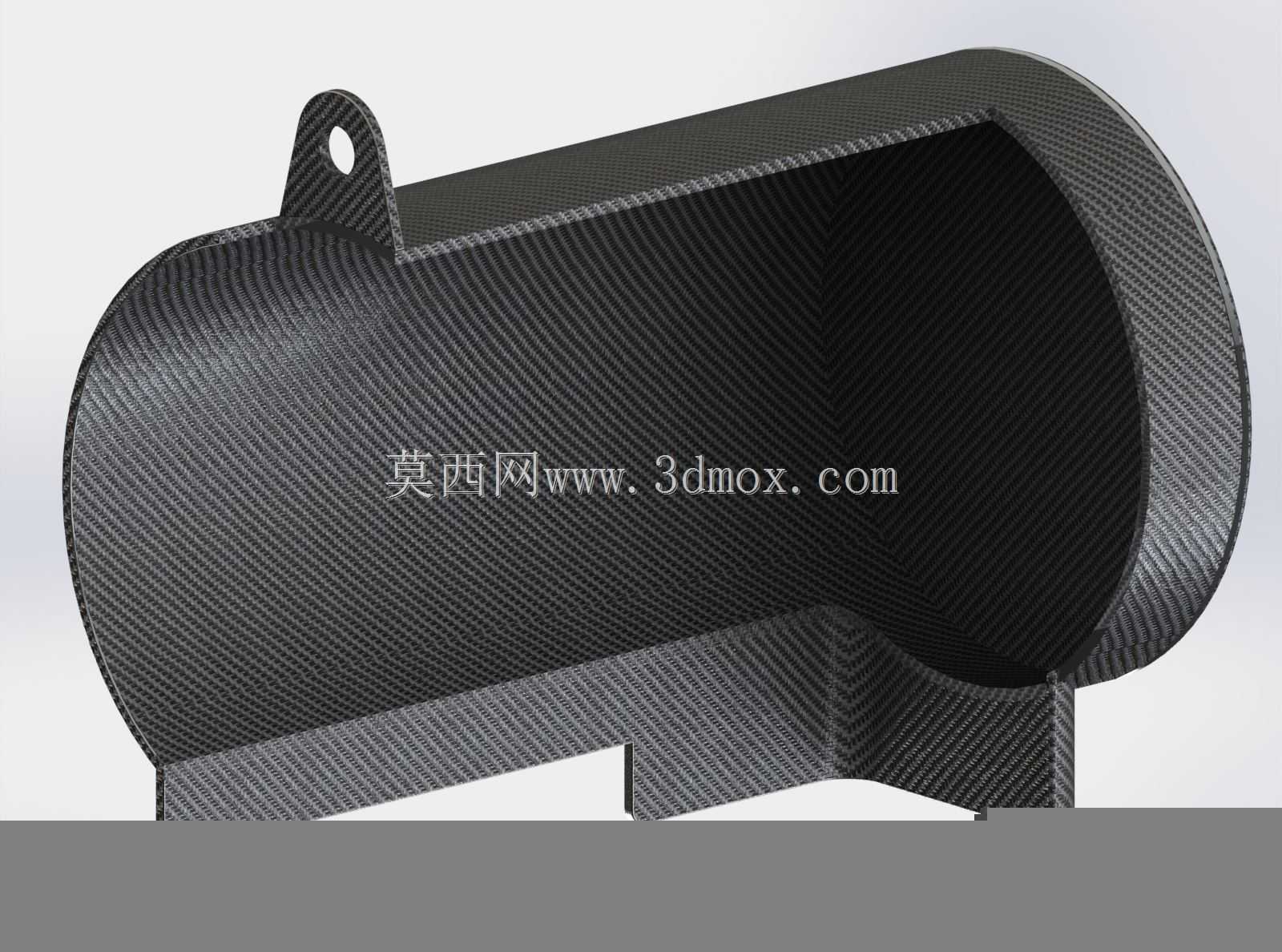

　　在场地摩托竞速赛事的实际运行场景里，车辆持续处于高振动、飞石冲击、轮带甩溅杂物的极端工况，燃油泵作为供油系统的核心承压部件，一旦外壳受外力磕碰出现破损，轻则出现供油压力波动造成发动机动力输出断档，重则引发燃油泄漏带来安全隐患，这类防护部件的设计往往需要在防护性能、重量控制、安装适配性三者间找到精准平衡。这款燃油泵防护结构采用赛车级碳纤维复合材料模压成型，成品整体重量控制在60克，相较于同厚度铝合金防护件减重超过60%，完全符合赛事改装中簧下质量轻量化的设计要求，不会给车辆带来额外的负载负担。从结构设计逻辑来看，防护件采用半包覆式曲面构型，曲面弧度完全匹配对应型号燃油泵的外轮廓曲率，安装后与泵体表面预留1.2mm的均匀间隙，

　　既避免车辆运行中防护件与泵体直接接触产生共振磨损，也能在受到外部冲击时预留足够的形变吸能空间，防止冲击力直接传递到泵体外壳。防护件上部延伸出带安装孔的固定吊耳结构，安装孔位做了沉台设计，适配标准M6螺栓的安装尺寸，安装时可直接固定在车架原有的预留安装点上，不需要额外对车架或泵体进行打孔改装，安装边界完全适配对应赛事摩托的原厂布局，不会和周边的油管、线束、车架加强筋产生运动干涉。材料选型上选用平纹编织碳纤维预浸料热压固化成型，材料层间剪切强度达到450MPa以上，表面硬度可抵御直径10mm以下砂石在120km/h时速下的正面冲击，同时碳纤维材料本身耐燃油腐蚀、耐高低温交变的特性，可适应赛事中发动机周边-20℃到120℃的工作温度区间，

　　不会因为长期接触渗漏的燃油出现材质老化脆裂的问题。实际装车验证中，这款防护件可覆盖燃油泵壳体90%以上的外露受冲击区域，对于车辆侧倾过弯时可能出现的地面剐蹭、前轮带起的碎石击打、维修过程中的工具意外磕碰都能起到有效的防护作用，同时曲面边缘做了3mm的圆弧翻边处理，既提升了结构整体的抗弯折刚度，也避免安装维护过程中锐边划伤维修人员或周边的橡胶油管。设计过程中通过有限元仿真对固定吊耳位置做了应力集中优化，将吊耳与主体曲面的过渡圆角加大到R8，在承受200N的侧向冲击载荷时，吊耳位置的最大应力仅为材料屈服强度的32%，完全满足赛事工况下的结构强度要求，不会出现固定点断裂导致防护件脱落的问题。防护件内表面做了哑光毛面处理，不需要额外粘贴缓冲泡棉，即可避免与泵体漆面长期摩擦产生的异响，外表面保留碳纤维编织纹理，不需要额外做喷漆处理，进一步控制整体重量的同时也符合赛车改装的外观风格需求。
