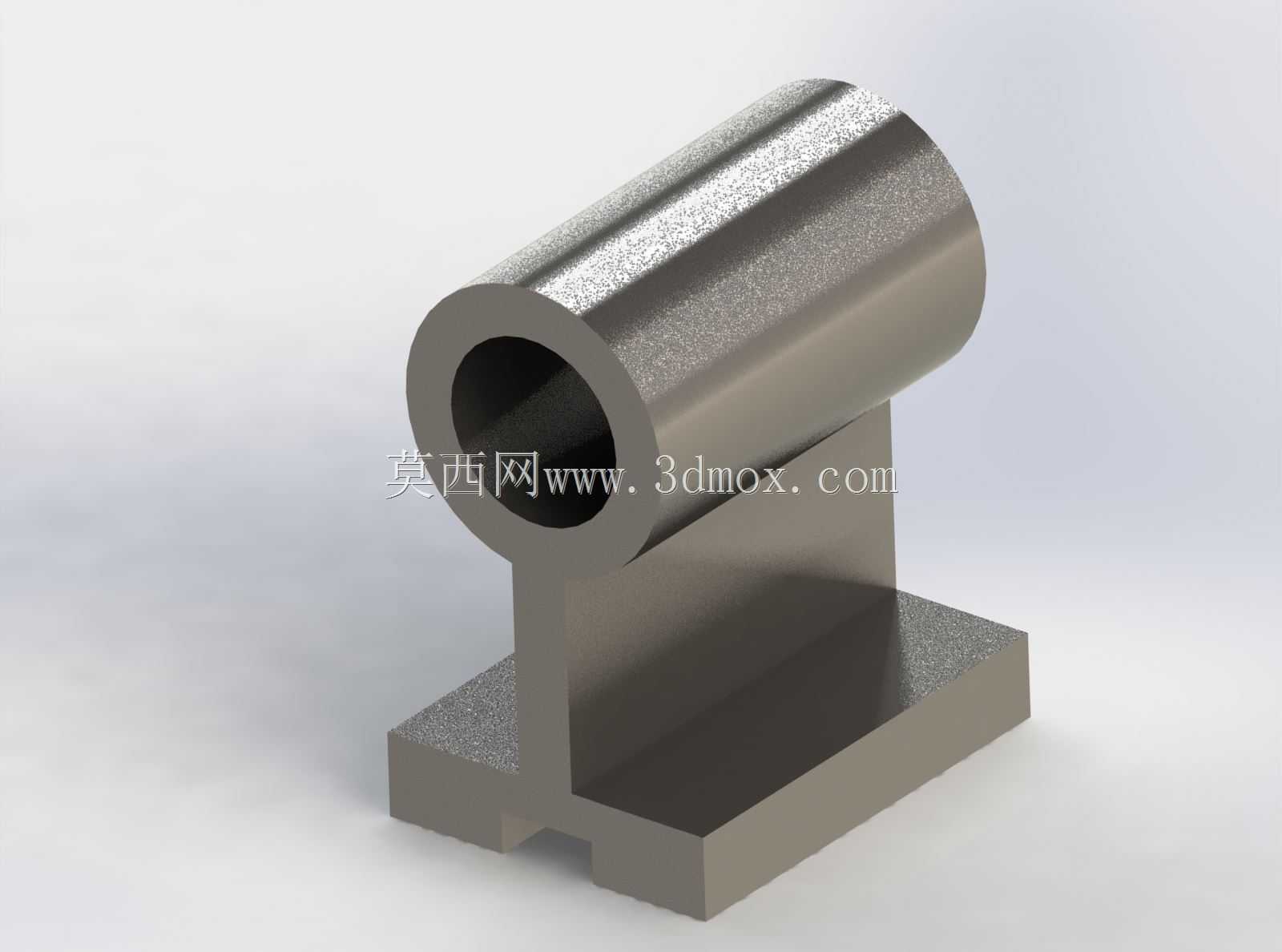

带安装底座的卧式空心轴支撑座

　　这类带一体式安装底座的卧式空心轴支撑结构，在轻工输送线、小型工装夹具、非标自动化设备的从动轮组、导向辊组中应用十分广泛，日常做设备改型或者新线搭建时，经常会用到这类支撑件来承托穿装在空心筒内的转动轴，避免轴系悬臂过长出现挠曲变形。从结构功能上看，上部的空心筒段是核心的轴配合区域，内孔需要根据穿装轴的直径做公差匹配，通常选H7或者H8的基孔制公差，保证轴转动时不会出现径向窜动，筒壁的厚度经过核算，要能承受轴系传递的径向载荷，同时兼顾轻量化需求，不会做的过于厚重增加不必要的设备负载。下部的T型安装底座是整个支撑件的固定基础，底座底部的凹槽结构是为了适配设备机架上的T型槽安装位，安装时可以顺着槽体滑动调整支撑位置，

　　调整到位后通过T型螺栓锁紧固定，不需要在机架上额外打孔，适配性更强，能兼容不同安装间距的轴系布置需求。做这个结构的三维设计时，首先要确定上部空心筒的中心高，这个尺寸直接决定了穿装后轴的轴线高度，必须和配套的主动轴、传动轮的中心高匹配，不然会出现传动带跑偏、齿轮啮合错位的问题；其次要核算空心筒和底座连接位置的过渡圆角，这个位置是应力集中高发区，如果直角过渡，在承受交变径向载荷时很容易出现根部断裂，所以圆角半径不能小于筒壁厚度的0.3倍，同时要做拔模斜度适配常规的铣削或者铸造加工工艺。安装边界方面，底座的总宽度要比配套T型槽的槽口宽度宽出至少10mm，保证锁紧时底座有足够的支撑面不会压溃槽口边缘，底座上的锁紧槽宽度要比常用的M6、

　　M8T型螺栓头部尺寸大1mm左右，方便螺栓顺利穿入调整位置，上部空心筒的长度要比配套的轴套或者轴承宽度长2-3mm，保证轴承端面能完全贴合筒壁端面，不会出现轴承外圈悬空的情况。实际使用中，这类支撑座通常会在空心筒的筒壁上加工顶丝孔，用来锁紧穿入的轴或者轴承外圈，防止轴转动时和支撑筒出现相对滑动磨损内孔，部分需要润滑的工况还会在筒壁上方加工注油孔，方便定期加注润滑脂降低转动副的磨损。设计时还要考虑整体的加工工艺性，空心筒的内孔可以通过镗削一次加工成型保证同轴度，底座的安装面需要做铣平处理，保证安装后支撑筒的轴线和机架安装面平行，避免轴系安装后出现倾斜卡滞的问题。这类支撑件相比分体式的轴支座，一体式结构的刚性更好，安装调整更便捷，不需要额外做拼接组装，能有效减少现场安装的工作量，在中小型非标设备的轴系布置中是性价比很高的支撑方案。
