铰接式连接支撑座机械结构设计

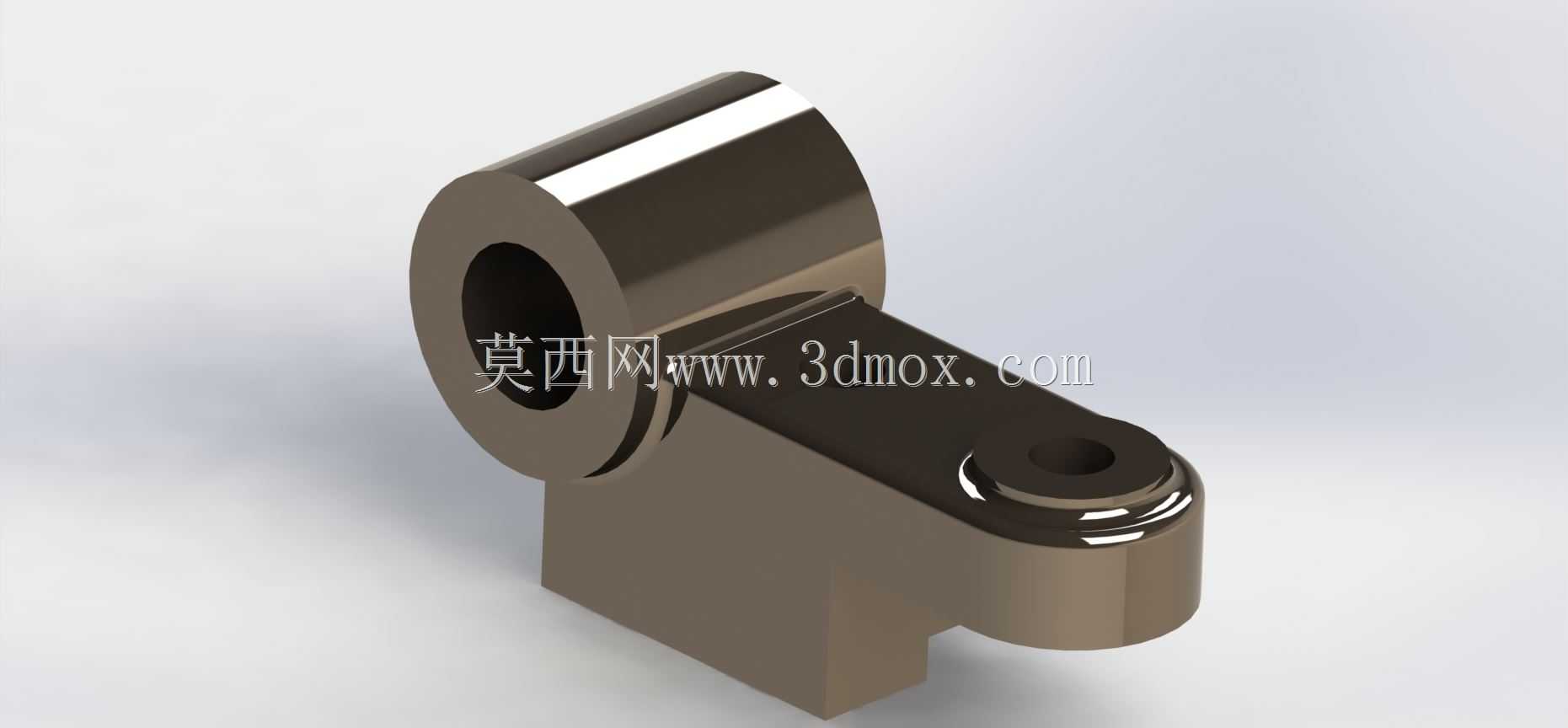

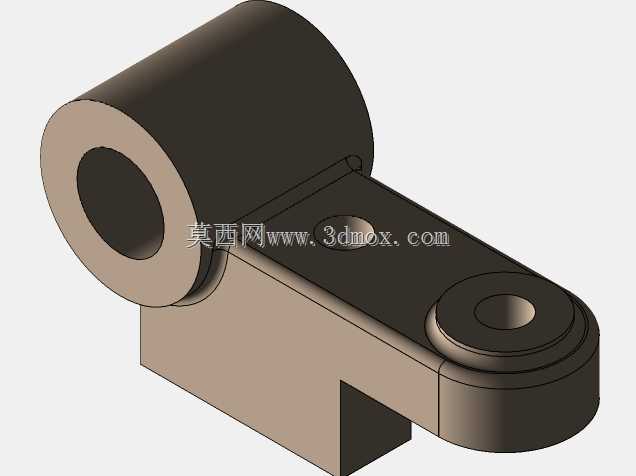

　　这类铰接支撑构件在轻工自动化输送线、小型工装夹具的摆臂联动结构中十分常见，日常做设备改型时经常会碰到类似的安装需求。不同于标准型材的直角连接件，这个构件同时承担了径向铰接回转与侧向安装定位的双重功能，设计时首先要匹配对应铰接轴的配合公差，大端的通孔采用H7级基孔制公差，适配常用的光轴铰接场景，孔壁预留了足够的壁厚来承受径向载荷，避免长期往复摆动出现孔位磨损失圆的问题。从结构布局来看，构件主体采用L型的承力布局，大端的筒状结构是核心的回转铰接位，长度方向的尺寸刚好避开相邻摆臂的运动干涉边界，安装时不需要额外加装轴套垫片来调整间隙，筒身的外圆做了倒角处理，既方便装配时轴件的导入，也能去除加工毛刺避免安装时割伤操作人员。

　　侧向延伸的支臂末端设置了带沉台的小孔位，这个位置是用来安装联动拨杆或者定位销的，沉台的深度刚好可以容纳标准内六角螺栓的头部，装配后螺栓头不会突出构件表面，不会和周边的运动部件产生刮擦。支臂与大端筒身的衔接位置做了圆弧过渡处理，没有采用直角衔接的结构，这是考虑到构件在承受摆动力矩时，直角位置容易出现应力集中，长期交变载荷下会产生疲劳裂纹，圆弧过渡的R角大小经过受力校核，能有效分散衔接位置的应力，提升构件的整体使用寿命。底部的安装基面做了铣平处理，平面度控制在0.02mm以内，安装时可以和设备的安装面完全贴合，不会出现装配倾斜导致的铰接轴卡滞问题，基面的侧边设置了定位缺口，方便安装时快速对位，不需要反复调整构件的安装角度。

　　从安装边界来看，构件的整体外轮廓尺寸适配小型自动化设备的安装空间，大端筒身的外径不会超出相邻构件的运动包络，支臂的长度刚好满足联动行程的需求，不会因为臂长过长导致摆动时超出设备的安全防护范围，也不会因为臂长过短导致联动行程不足。材质选用上这类构件一般采用45号钢加工，表面做发黑处理提升防锈能力，有轻量化需求的场景也可以采用6061铝合金加工，不过铝合金版本的铰接孔位需要加装钢套来提升耐磨性能。实际应用中，这类构件常用来做检测工位的摆臂支撑、工装夹具的压紧臂铰接座、小型料仓的闸门联动件，工作时承受的载荷不算特别大，但对铰接的同轴度、安装的定位精度有一定要求，设计时特意控制了两个孔位的位置度公差，保证装配后摆臂的摆动轨迹和设计轨迹一致，

　　不会出现偏移卡滞的情况。构件的各个棱边都做了0.5mm的倒角处理，没有尖锐的边角，一方面是加工工艺的要求，避免热处理时出现应力集中开裂，另一方面也方便车间装配人员的操作，减少磕碰划伤的风险。在做三维建模的时候，各个特征的建模顺序遵循实际加工的工序流程，先做主体的块体特征，再加工两个孔位，最后做倒角和过渡圆弧，这样导出的工程图可以直接对接加工工序，不需要工艺人员重新调整特征顺序，能有效缩短从设计到加工的周期。另外这个构件的安装孔位间距符合常用的工业安装标准，可以和标准的铝型材安装位直接适配，不需要额外做转接板，降低了设备的整体装配成本。
