家用智能扫地清洁机器人结构设计

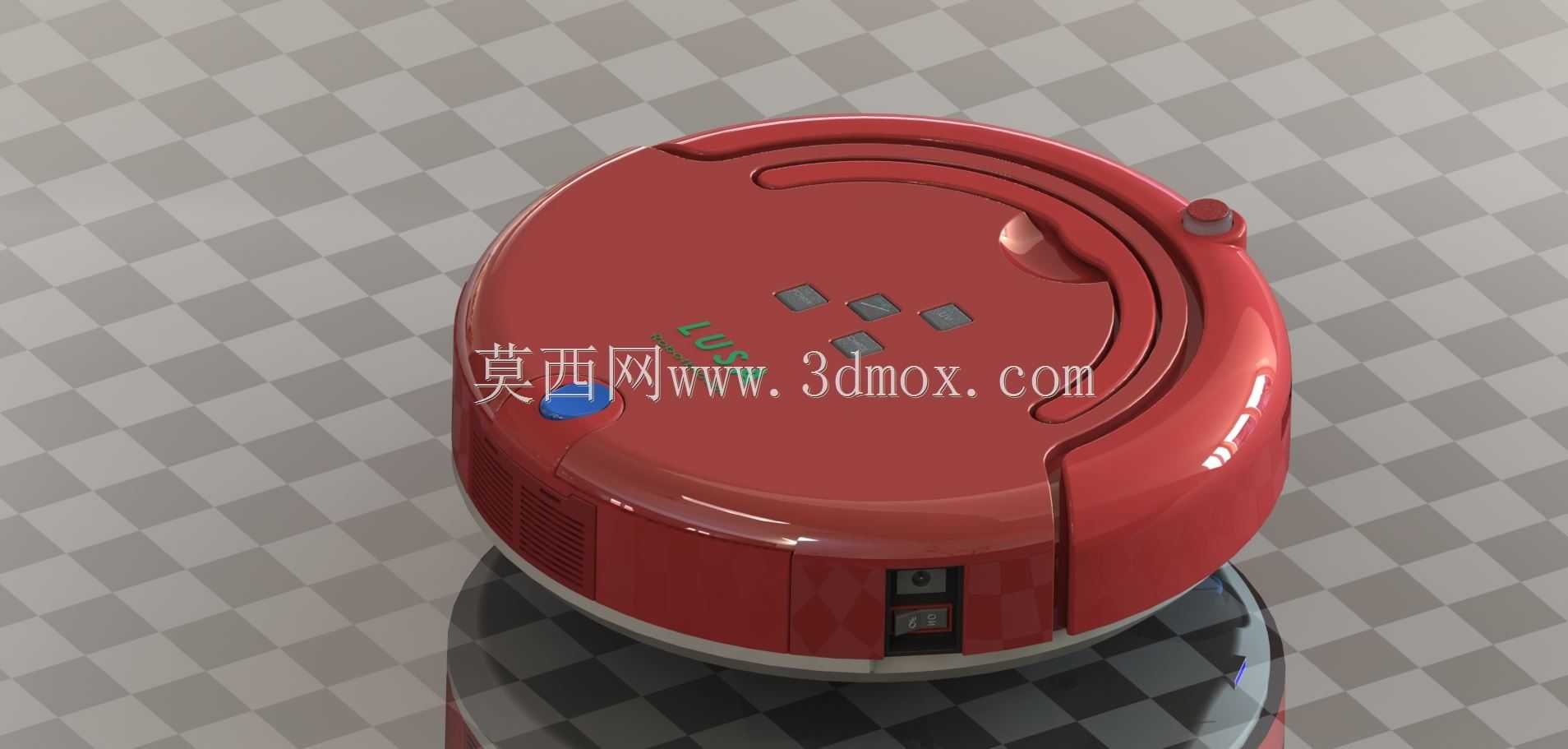

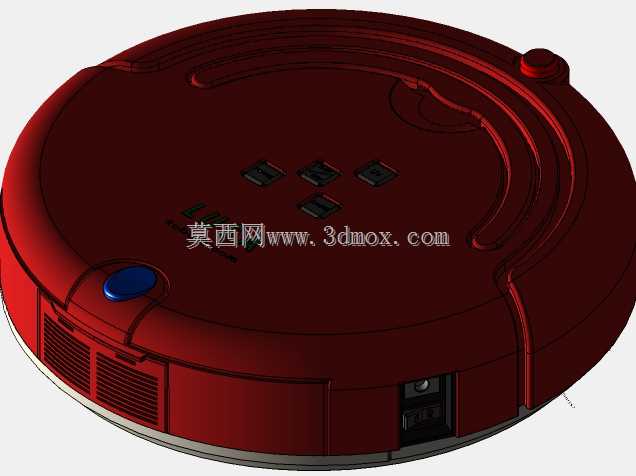

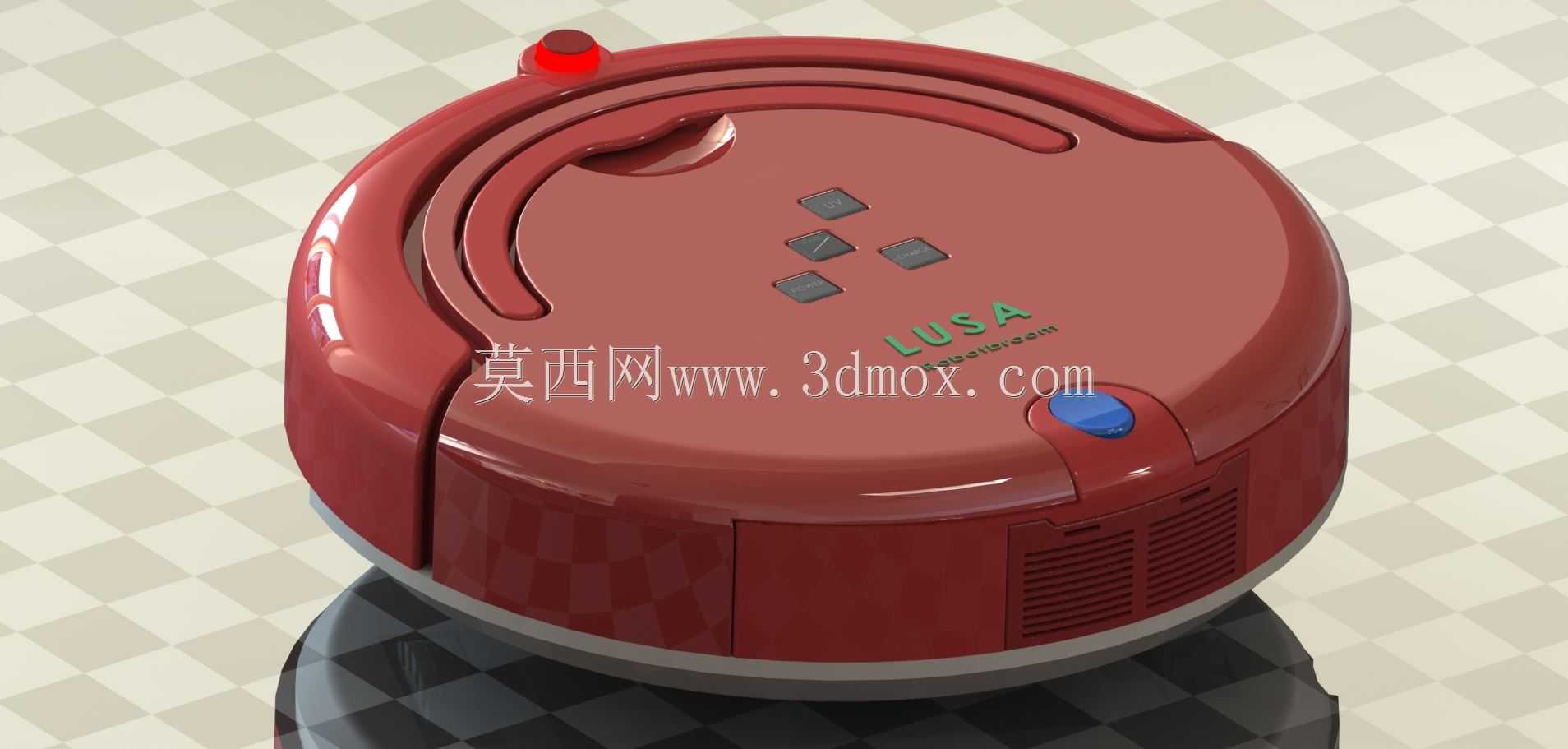

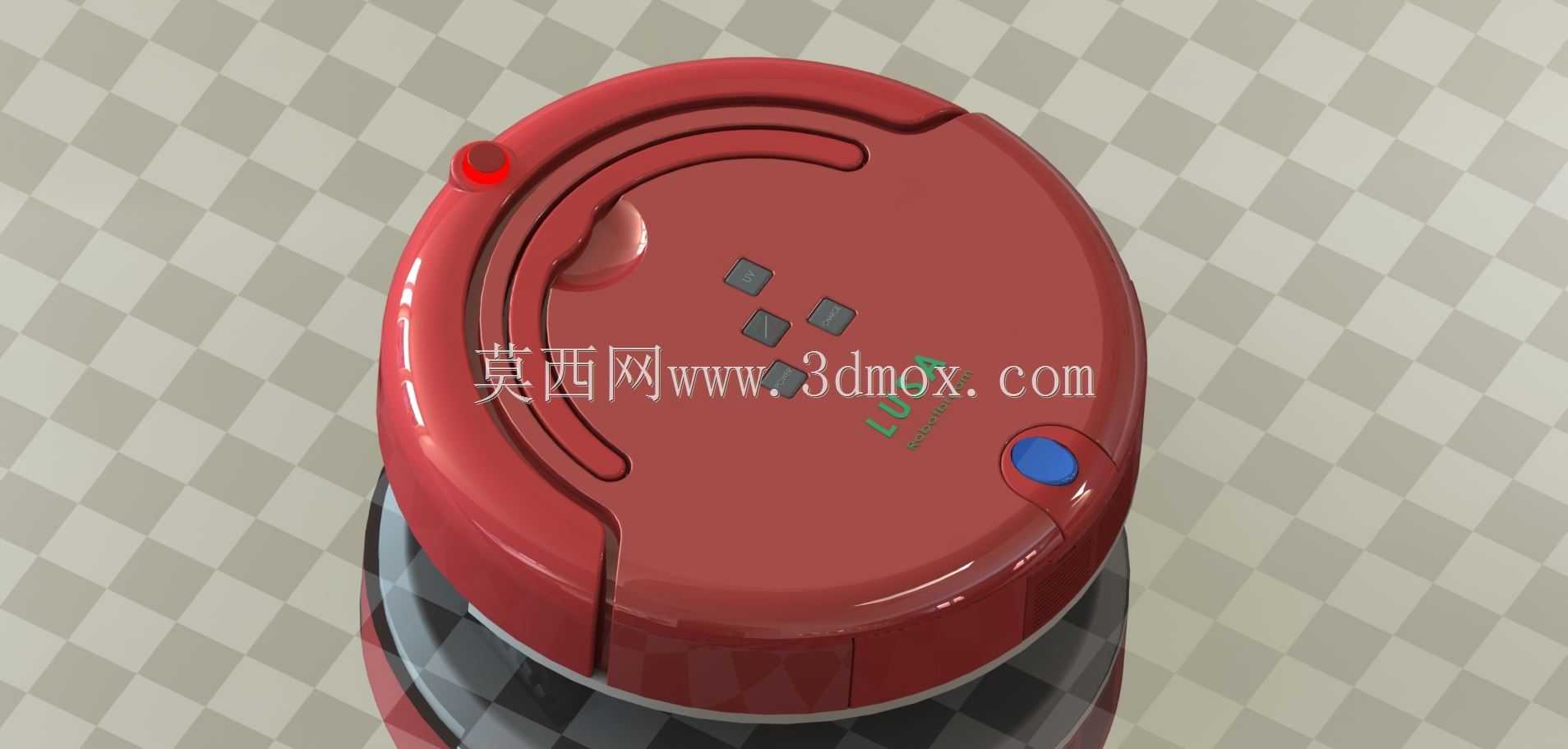

　　日常家居清洁场景中，地面浮尘、毛发、细碎碎屑的清理始终是高频家务需求，传统扫帚、手持吸尘器需要人工全程操作，难以适配快节奏生活下的碎片化清洁需求，这款圆形扫地清洁机器人的结构设计，正是围绕自主完成地面清洁作业的核心目标展开。从整机布局来看，采用正圆形机身是经过多轮场景验证的选型结果，圆形轮廓在沿墙行走、绕开桌椅腿等障碍物时，不会出现方形机身的边角卡滞问题，机身顶部做了微弧面过渡处理，既可以避免顶面堆积杂物，也能在进入沙发底、床底等低矮空间时，减少与家具底部横梁的剐蹭概率。机身顶部的操控区域做了内凹式按键布局，按键与顶面齐平，不会因为轻微磕碰触发误操作，顶部边缘设置的小型凸起结构是碰撞缓冲触发件的外露部分，内部连接微动开关，

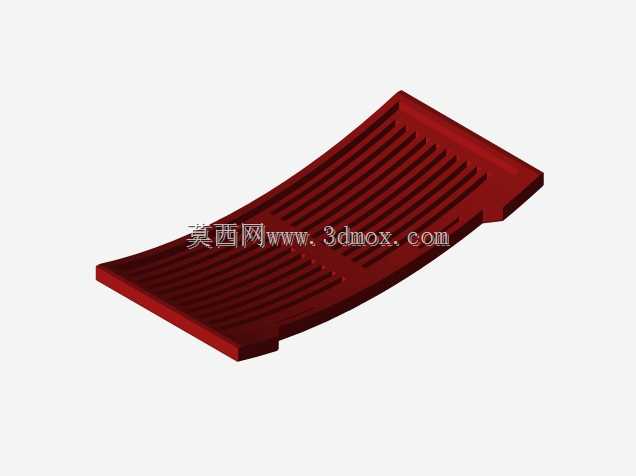

　　当机身接触障碍物时，触发件受压触发开关，主控板接收到信号后立刻调整行走路径，避免硬碰撞损伤机身或家具。机身侧面预留的格栅区域是排风通道，内部风机产生的负压气流经过尘盒过滤后，从侧方格栅排出，格栅的开孔角度做了斜向下设计，避免排出的气流直吹地面造成二次扬尘，侧方下部的卡扣结构是尘盒的锁止位，按压即可解锁抽出尘盒，完成倾倒垃圾与滤网清洁的操作，无需额外工具，符合家用设备快拆维护的设计逻辑。整机的行走轮采用隐藏式悬挂结构，左右驱动轮带有独立的弹簧减震行程，能够适应15mm以内的地面高度差，比如卫生间门口的过门石、短毛地毯与瓷砖地面的过渡段，都可以平稳通过不会出现卡轮困机的问题，前部的万向随动轮负责转向支撑，轮体采用软质橡胶材质，

　　行走时不会划伤木质地板或抛光砖表面。底部的清洁模块采用中置滚刷加边刷的组合布局，边刷伸出机身轮廓外，能够将墙角、家具边缘的杂物扫到滚刷覆盖区域，滚刷采用胶条与毛刷混合结构，胶条负责刮除地面附着的顽固污渍，毛刷负责扫起浮尘与毛发，滚刷两端做了快拆结构，用户可以直接取下滚刷清理缠绕的毛发，无需拆解整机底部盖板。尘盒设置在机身内部中后段，进风口直接对接滚刷腔体，减少气流输送过程中的压力损失，尘盒内部设置初级滤网与HEPA滤网两层过滤结构，避免排出的气流携带细小微尘造成二次空气污染，尘盒的密封胶圈沿整个安装边缘布置，确保负压吸尘过程中不会出现漏风泄压的问题。从设计思路上，整机的所有结构件都优先考虑家用场景的易用性，

　　所有需要用户日常操作的部件都不需要借助工具，机身外壳的拼接缝隙控制在0.3mm以内，避免灰尘进入机身内部堆积在电路板上造成电路故障，整机的重心设置在几何中心偏下位置，即使在倾斜坡面也不会出现侧翻问题。在安装边界方面，整机直径控制在320mm以内，高度控制在85mm以内，能够进入多数常规家具的底部空间完成清洁作业，充电触点设置在机身前部侧面，对接充电座时不需要极高的对位精度，行走轮的驱动电机采用低转速大扭矩设计，行走时噪音控制在较低区间，不会干扰日常居家休息。结构建模过程中，所有卡扣的配合间隙都按照塑料件注塑公差做了预留，外壳壁厚均匀控制在2mm，避免注塑成型时出现缩痕、翘曲等缺陷，内部的走线槽都做了圆角处理，避免装配时划伤线材绝缘层，主板、电池、风机等核心部件的安装位都设置了减震胶垫，减少设备运行时的震动传递，降低整机运行噪音。
