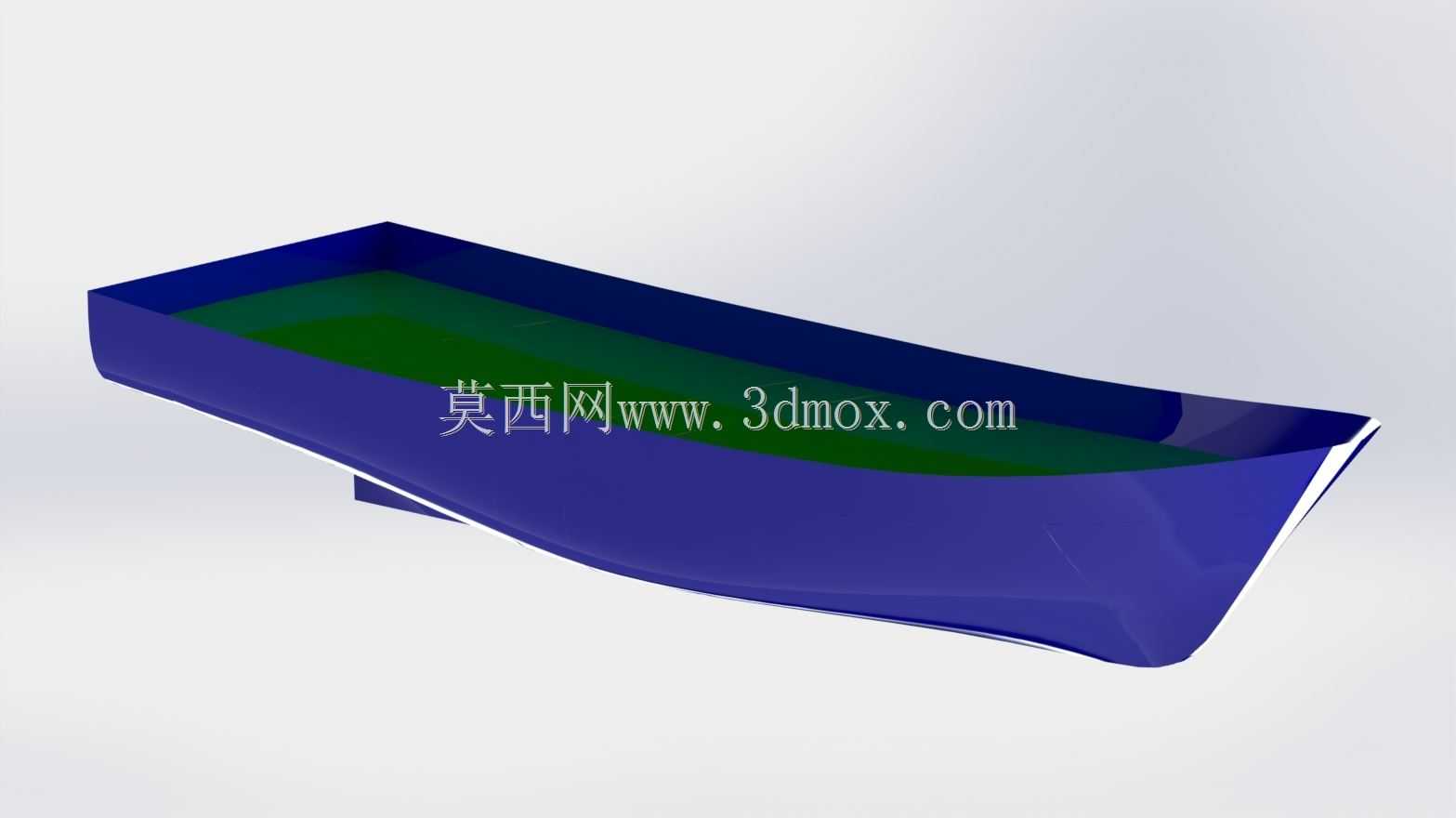

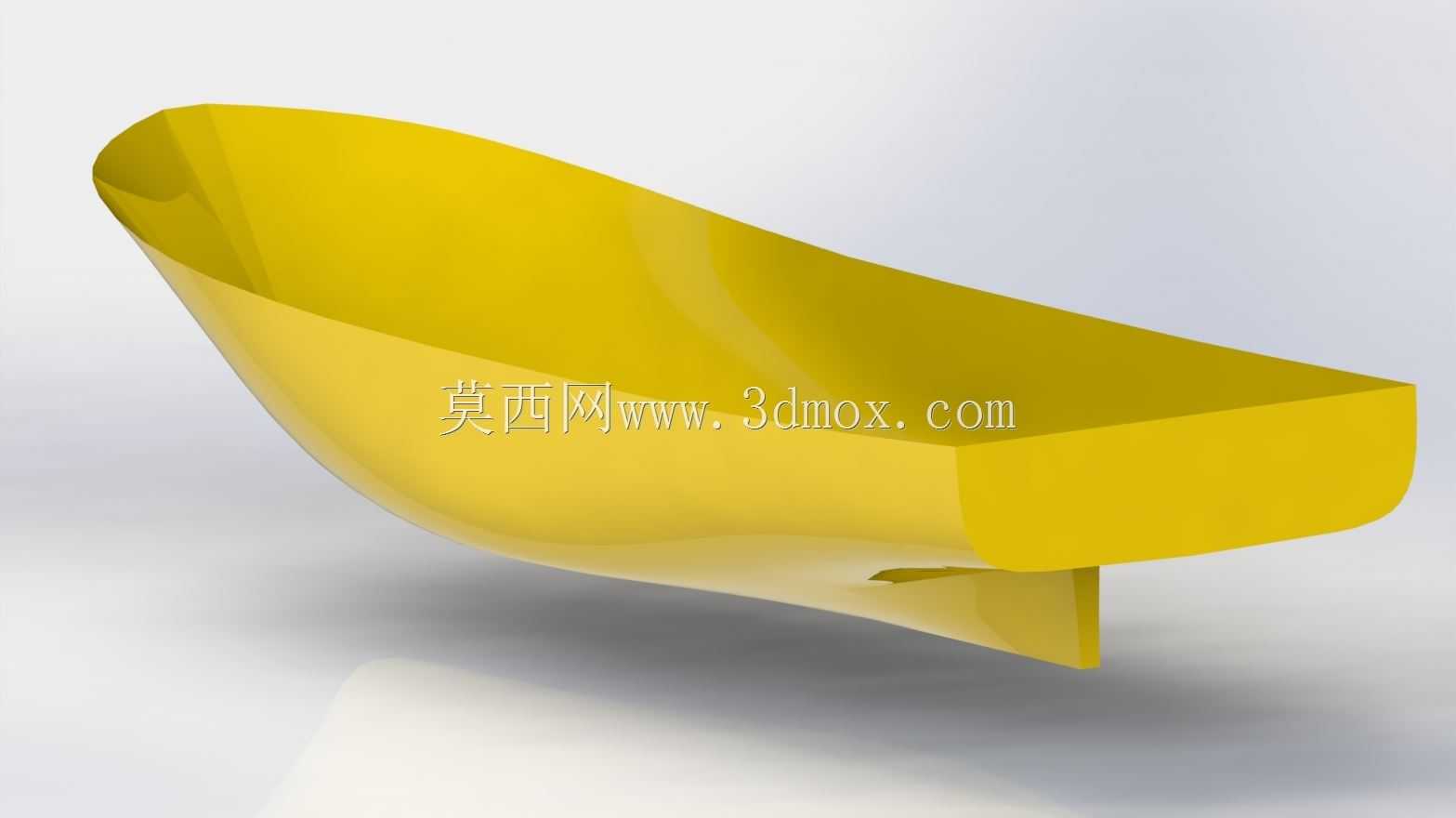

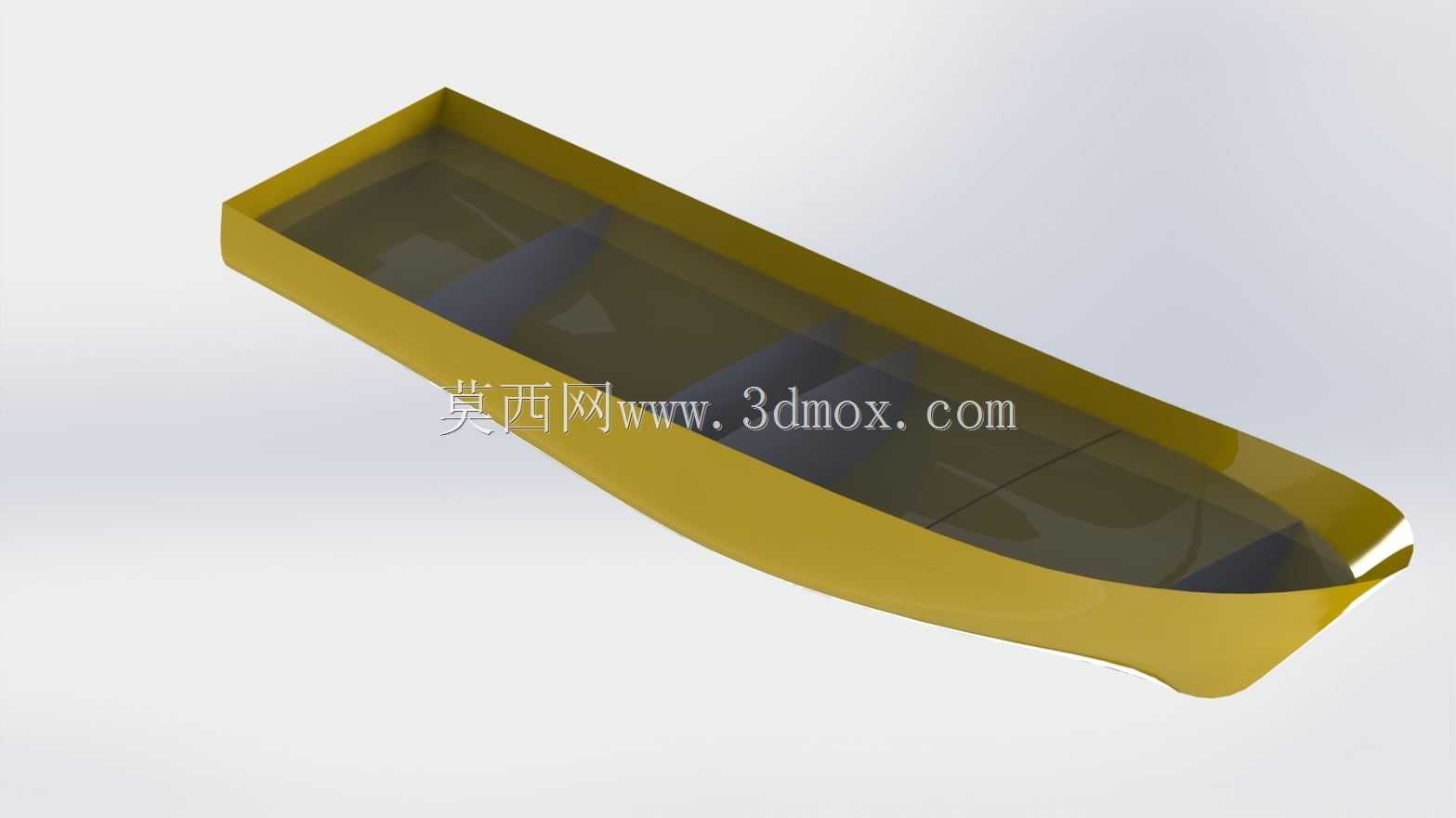

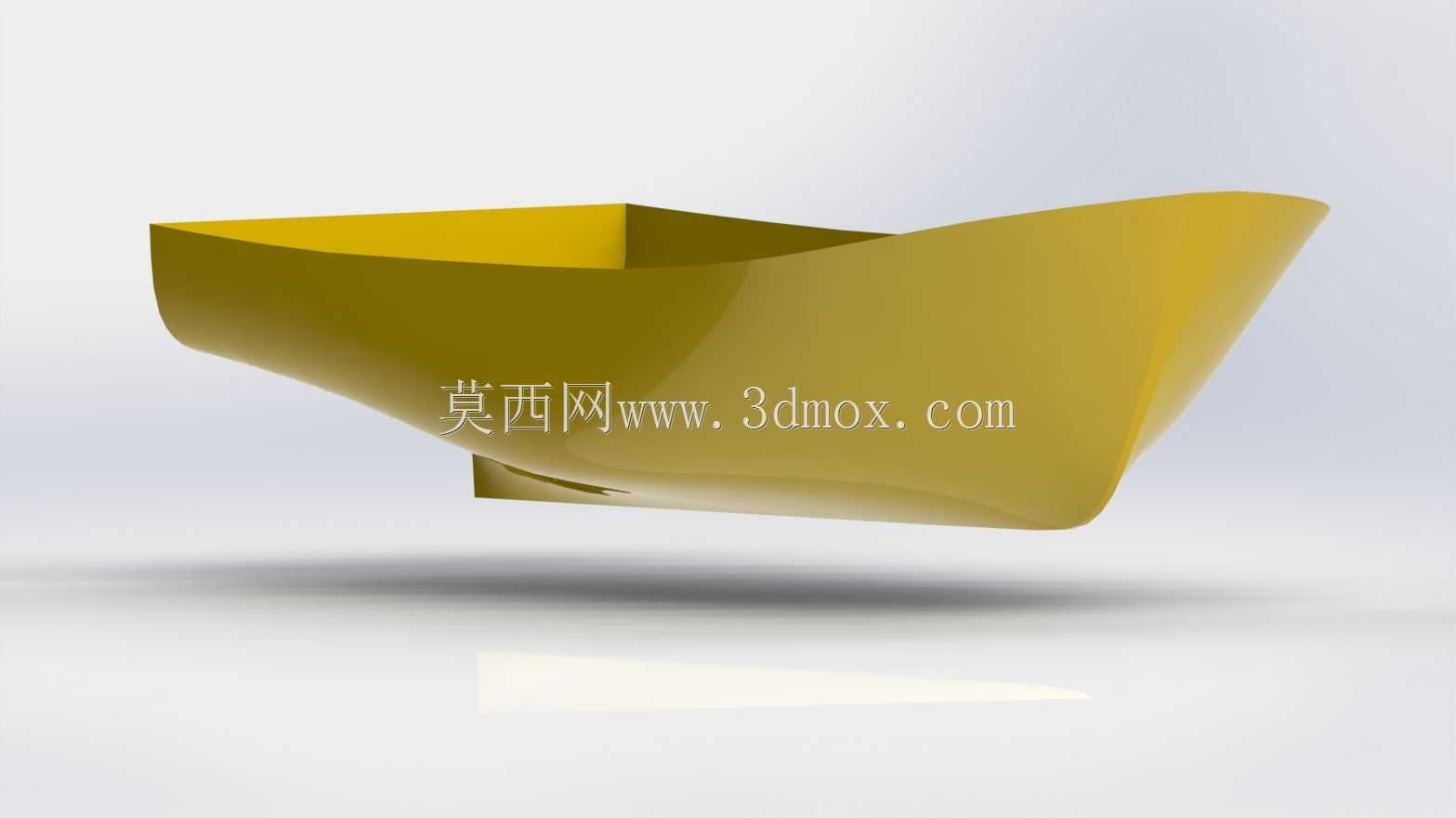

狭长型流线船体外壳结构三维设计

　　本次呈现的狭长型流线船体外壳结构，核心面向内河小型作业艇、近岸观光接驳艇的船体主体结构设计场景，这类船体结构普遍应用于内陆河道短途客运、近岸水域运维作业、景区水面观光接驳等实际工况，区别于大型远洋船舶的深V型或球鼻艏设计，该结构更侧重浅吃水工况下的通行适应性与低速航行的阻力控制。从实际用途来看，该外壳作为船体的核心承载基体，既要承担航行过程中水流的冲击载荷、人员与搭载设备的静载荷，也要为内部舱室的分隔布置、动力系统的安装固定提供基础安装边界，外壳的曲面顺滑度直接影响航行时的水流分离状态，不合理的曲面折角会造成局部涡流增大航行阻力，甚至在高速段引发船体抖振影响操控稳定性。

　　设计过程中首先锁定浅吃水工况的核心约束，内河与近岸浅水区的通行要求船体底部线型不能过度下凸，因此整体采用平缓的底弧过渡，从船艏到船艉的型线变化遵循梯度抬升逻辑，船艏位置做窄型收尖处理，能够在航行时快速劈开迎面水流，减少迎水面积带来的正面阻力，船身中段保持相对平直的舷侧结构，既能够最大化内部舱室的可用宽度，也便于后续加装舷侧防护、系缆桩等附属构件，船艉位置做微收的圆弧过渡，配合平缓的艉板倾角，能够适配外挂舷外机的安装角度，避免动力输出时的水流干扰。

　　从结构功能特性来看，该外壳采用一体化曲面成型思路，舷侧与船底的过渡位置做大圆角顺滑衔接，没有生硬的直角折边，一方面能够降低航行时的水流噪声，另一方面也能减少应力集中问题，在船体靠岸碰撞、漂浮物撞击时，大圆角结构能够更好地分散冲击载荷，避免局部应力过大造成壳体开裂。壳体的上边缘做外翻的压边结构，这个结构并非单纯的造型设计，实际工程中能够提升壳体边缘的结构刚度，减少长条形船体在航行中产生的纵向扭转变形，同时外翻压边也能作为甲板安装的贴合面，便于后续甲板构件与船体外壳的密封连接，降低装配时的密封处理难度。

　　关于外形尺寸与安装边界，该船体整体长宽比控制在6:1左右，这个比例能够兼顾浅水区的转向灵活性与直航稳定性，过长的长宽比会造成转向半径过大，无法适应狭窄内河航道的转向需求，过短的长宽比则会增大航行阻力，同时影响直航时的航向保持能力。船身中段的型深尺寸按照小型作业艇的常规搭载需求设定，预留的内部舱室高度能够满足人员坐立通行、小型设备放置的空间要求，船底的基线保持水平度误差控制在合理范围内，为后续动力系统的轴系对齐、座椅等内部构件的水平安装提供基准。舷侧的高度从船艏到船艉保持微幅降低的趋势，既能够保证船艏位置的上浪防护能力，也能降低船艉位置的登乘高度，方便人员上下与物资装卸。

　　在建模逻辑上，整个壳体采用曲面放样结合加厚处理的方式构建，首先搭建船艏、船身中段、船艉三个关键位置的型线框架，通过控制型线的控制点权重保证曲面的G2连续，避免曲面出现局部凹陷或凸起，完成整体曲面构建后按照常规玻璃钢船体的壁厚要求做均匀加厚处理，同时在舷侧外翻压边位置做局部加厚强化，对应后续系缆桩、扶手等受力构件的安装位置，提前预留结构加强的余量，避免后续安装附件时出现壳体局部强度不足的问题。船艉的艉板位置保持平面度要求，能够直接贴合外挂动力的安装支架，减少后续安装时的修配工作量，船底的平缓弧面也适配浅水区的搁浅防护需求，即便出现短暂触底的情况，平缓弧面也能减少壳体被礁石划伤的概率，相比尖锐的底弧结构更适合复杂浅水环境的使用需求。
