多工位级进冲压模具结构三维设计

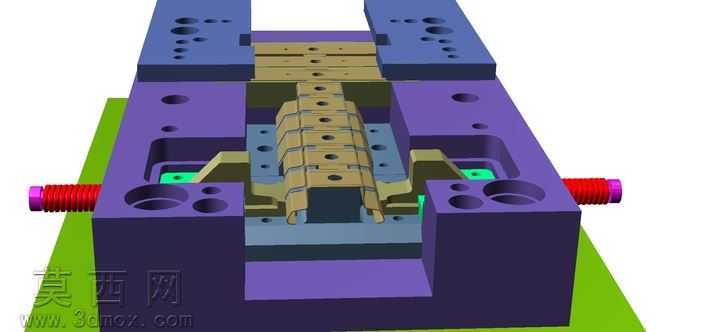

本套级进模三维模型采用专业三维机械设计软件完成全参数化建模，整体装配结构完整，各零部件配合关系清晰，完整还原了多工位连续冲压模具的真实工作结构。建模过程中严格遵循冷冲压级进模的设计规范，对上下模座、凸模固定板、卸料板、凹模板、导柱导套导向组件、侧刃定位组件、弹性卸料元件、螺纹紧固件等所有零部件均进行了1:1等比例建模，各零件的尺寸公差配合、安装定位关系均按照实际冲压模具的装配要求进行约束，确保模型可直观展示级进模的连续冲压作业逻辑。材质渲染阶段针对不同功能的模具零件做了差异化材质区分：上下模座等基础承载零件采用深紫色哑光模具钢材质表现，直观体现模座的高强度承载属性；中间多工位的凸凹模镶件、冲压工位成型零件采用黄铜色金属材质渲染，清晰区分工作零件与基础结构件；导向用的导柱、复位用的红色弹簧、绿色的卸料弹性元件均采用对应功能件的典型色彩与材质表现，让整个模具的结构层级一目了然，无需拆解即可快速识别各功能模块的位置与作用。设计思路上，该级进模采用多工位连续排布的结构布局，沿条料送进方向依次设置冲裁、弯曲、成型等多个冲压工位，可在一次连续送料过程中完成复杂冲压件的全部加工工序，无需后续额外单工序加工，能够有效提升冲压生产的加工效率与成品精度；模型中完整呈现了级进模的精准定位系统、卸料系统、导向系统的装配关系，导柱导套的精密导向结构可保证上下模合模时的对位精度，弹性卸料装置能够在冲压完成后顺利将条料从凸模上卸下，保证连续送料的顺畅性，侧刃定位组件可精准控制每一次条料的送进步距，避免送料误差导致的成品报废。整个模型的装配层级清晰，各零件无干涉、无缺失，既可以作为冲压模具设计的参考案例，也可用于级进模结构的教学演示，帮助学习者直观理解多工位连续冲压模具的内部构造与工作原理，清晰展现级进模相较于单工序模具在生产效率、加工精度方面的结构优势。
