德科尔特冲压切割工装模具结构设计

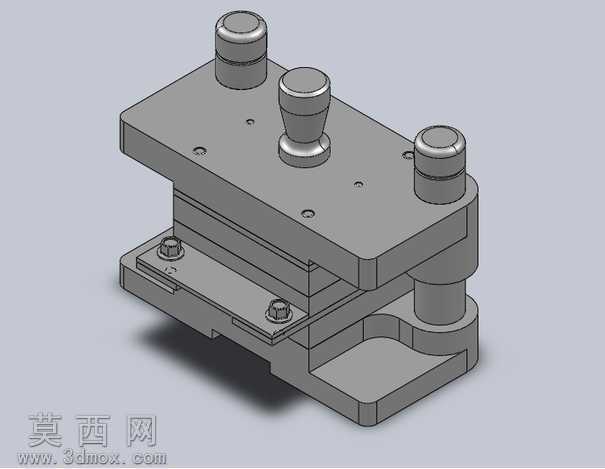

本模型为冲压切割类工装模具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具的设计规范，对上下模座、导柱导套、凸模、凹模、定位组件、紧固连接件等所有零部件进行了1:1等比例还原，各部件间的装配间隙、配合公差均按照实际冲压加工的工艺要求进行参数设定，确保模型结构符合真实生产场景下的装配逻辑。渲染阶段采用哑光金属材质模拟模具钢的真实质感，对模座表面的加工纹理、导柱的光滑圆柱面、紧固螺栓的螺纹细节都做了对应的材质区分，通过柔和的环境光影设置，清晰呈现出模具各层级结构的装配关系，既保留了工业设计的严谨质感，也让各部件的结构边界清晰可辨。整体结构采用经典的后侧导柱模架布局，上模座设置有模柄结构用于和压力机滑块连接，三根导柱配合导套实现上下模的精准导向，避免冲压过程中出现错位偏移；下模座设置有凹模安装位与工件定位结构，通过内六角螺栓完成凹模与下模座的紧固连接，卸料、定位组件的布局紧凑合理，能够在单次冲压行程中完成工件的冲切加工，有效保证冲切断面的平整度与尺寸精度。设计过程中优先考虑了模具的拆装便捷性与加工可行性，所有紧固标准件均采用通用五金规格，模座的外形轮廓做了倒角处理避免锐边划伤，导柱导套的安装位置预留了足够的润滑空间，同时兼顾了冲压作业时的操作安全性，整体结构刚度充足，能够承受冲压过程中的瞬时冲击载荷，适配常规小尺寸五金件的冲切加工场景，可作为同类冲压切割模具设计的参考结构，也可用于冲压工艺教学、模具结构认知的演示素材。
