乘用车橡胶轮胎结构三维设计

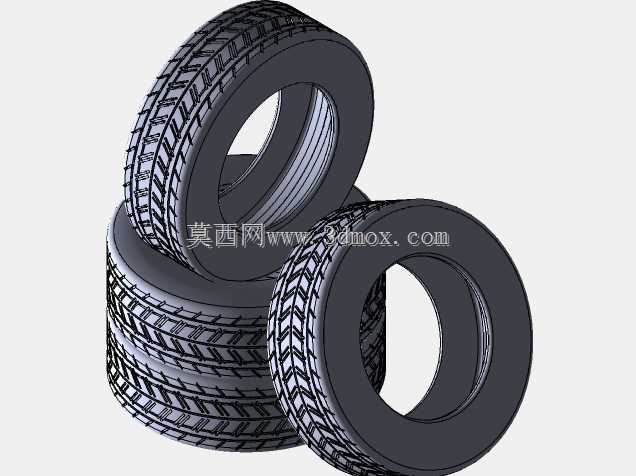

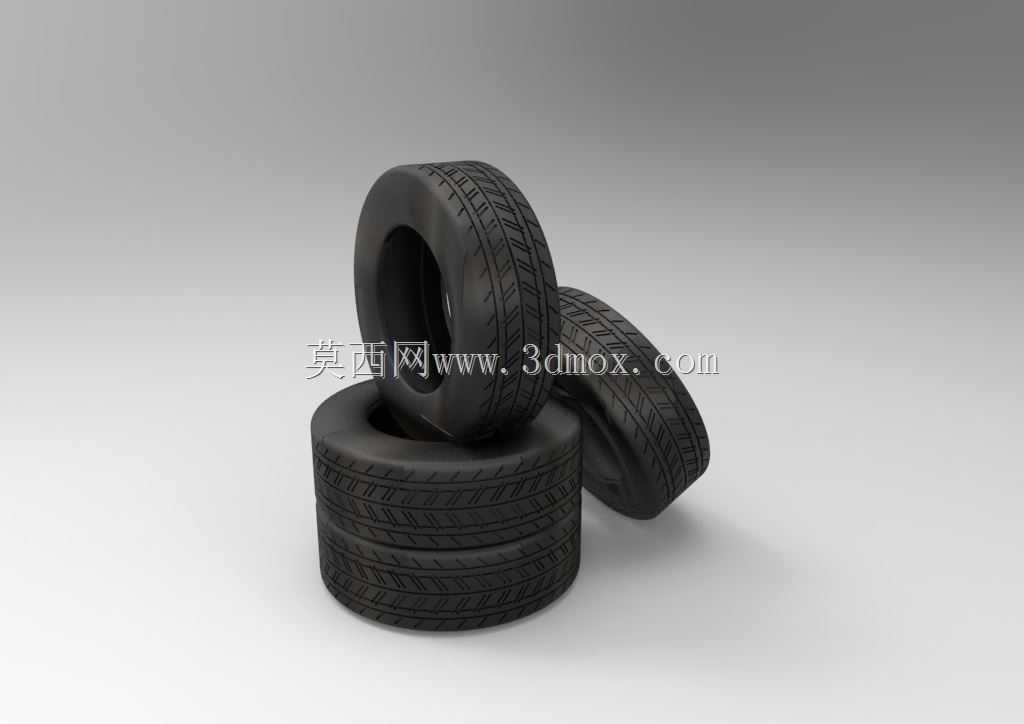

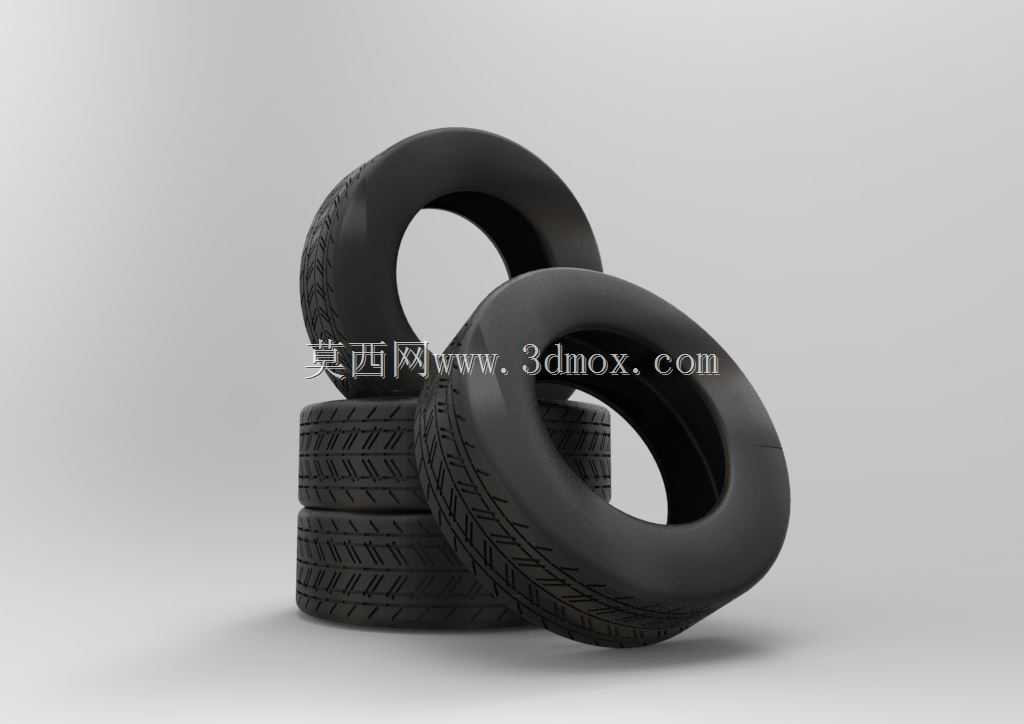

　　日常做整车底盘行走系统匹配时，轮胎是绕不开的核心部件，这次做的简易轮胎结构，主要面向小型乘用车辆的前期布局验证场景，也可用于低速代步车、场地作业小车的轮边配套选型参考。很多刚入行的工程师做底盘总布置时，容易忽略轮胎的安装边界，直接套用现成模型不做校核，最后出现轮拱干涉、转向擦碰翼子板的问题，这个模型在搭建时就把实际装车的尺寸边界做了明确预留，胎侧的厚度、胎圈的安装座直径都按照常规13寸轮辋的适配尺寸做了还原，胎面总宽度控制在165mm区间，整体外径580mm，装车后满载状态下的跳动行程预留了65mm的安全间隙，不管是做麦弗逊悬架还是扭力梁悬架的匹配，都能直接导入总装文件做间隙校核，不用反复调整轮胎的占位尺寸。

　　从功能特性来看，这个轮胎模型还原了民用乘用轮胎的核心结构，胎面的花纹块做了等比例的沟槽设计，纵向排水槽深度8mm，横向花纹的切角按照常规公路胎的15度倾角做了处理，实际装车时能保证雨天行驶的排水性能，避免高速行驶出现水滑现象；胎侧部分做了两层结构的区分，外层是耐磨橡胶层，内层是帘布层的结构示意，做有限元分析时可以直接给不同结构赋予对应的材料参数，不用再重新拆分曲面。很多新手建模时容易把轮胎做成光滑的圆环，忽略胎圈与轮辋的配合结构，这个模型里胎圈的钢丝圈位置做了凸起的定位结构，和轮辋的安装槽完全匹配，装配时能直接约束同轴度，不会出现轮胎偏装的错位问题。

　　设计思路上没有做过于复杂的高端性能胎细节，而是偏向工程验证的实用性，把日常总布置、装配校核、运动仿真需要用到的结构都做了保留，去掉了对工程验证没用的商标、装饰线这类冗余细节，模型曲面都是G2连续的顺滑过渡，导入各类三维软件做运动仿真时不会出现破面、曲面报错的问题，做渲染出图时也能直接赋予橡胶材质，不用重新修补曲面。之前做场地巡检小车的项目时，就用过同结构的轮胎模型，当时需要验证转向最大角度下轮胎与转向拉杆的间隙，直接把模型调入装配体，给轮胎设置±35度的转向角行程，就能快速检查出初始设计里拉杆与胎侧的2mm干涉点，提前调整了拉杆的安装位置，避免后期开模后才发现装配问题。

　　实际应用场景里，这个结构的轮胎除了常规乘用车配套，还可以适配小型电动观光车、厂区内转运平板车的轮边部件，这类低速车辆对轮胎的高速性能要求不高，但对耐磨性能、安装互换性要求较高，模型里的胎面花纹块做了加厚处理，耐磨层厚度比常规乘用胎厚2mm，适配低速场景下的频繁启停、路面碎石磨损的使用工况。做轮边受力分析时，可以直接在胎面位置施加垂直载荷、纵向制动力、侧向转向力，模型的曲面质量能满足网格划分的要求，不用再做几何清理，能节省不少前处理的时间。很多时候做方案阶段的评审，不需要用到细节过于繁杂的轮胎模型，过于精细的模型反而会拖慢大装配体的运行速度，这个简易轮胎模型的文件体量控制得比较合理，在包含悬架、转向、制动系统的整个前桥总成里，调入四个轮胎模型也不会出现软件卡顿的问题，非常适合方案阶段的快速迭代验证。

　　安装边界方面，除了胎圈与轮辋的配合尺寸，模型还预留了气门嘴的安装位置，在胎圈侧方做了直径12mm的安装孔位，装配时不用再额外打孔做结构修改；轮胎的充气后的外轮廓膨胀量也做了预设，按照2.2bar的标准胎压，胎侧的膨胀量控制在3mm以内，做轮拱间隙设计时可以直接把这个膨胀量算入安全间隙，避免满载充气后轮胎与轮拱内衬发生擦碰。之前遇到过不少新人做设计时只考虑轮胎的静态尺寸，没算充气后的膨胀量和满载跳动的行程，最后样车组装完转向到最大角度时，胎侧蹭到翼子板内衬，只能临时切割内衬或者调整轮距，耽误项目进度，这个模型在设计时就把这些实际装车会遇到的问题都融入了结构里，用的时候能直接规避这些常见的设计误区。
