车辆前桥带制动鼓钢板弹簧结构设计

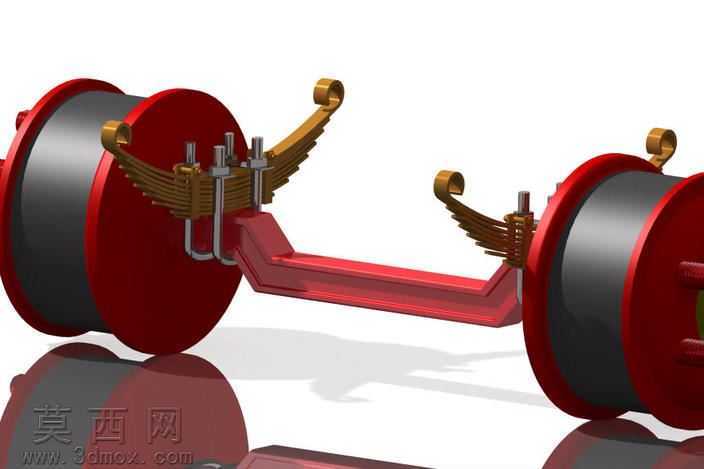

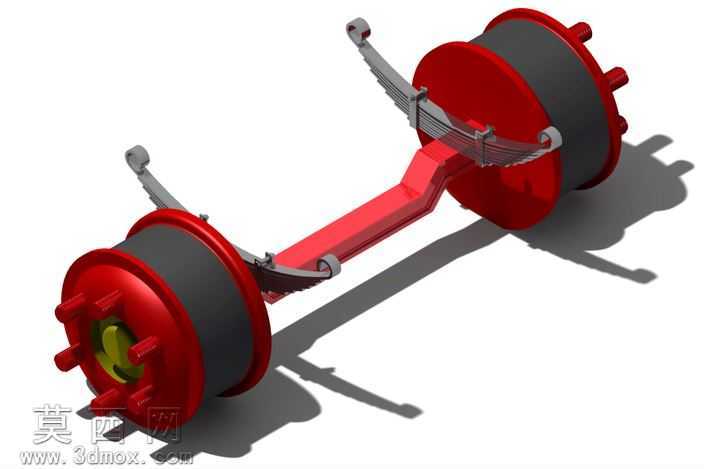

本作品为车辆前轴总成的三维建模作品，建模过程依托CATIA软件完成，是创作者首次使用该软件完成的完整机械结构建模实践。建模阶段首先从核心承载构件前轴梁入手，根据前轴的受力特性确定整体工字型变截面的主体轮廓，通过草图绘制确定轴梁的中心对称基准，依次拉伸生成轴梁的主体段，再对两端与转向节、制动总成连接的安装位进行凸台创建与孔位切削，保证轴梁两端的安装法兰面尺寸精度与位置度符合装配逻辑。两侧的制动鼓总成采用分层建模思路，先构建制动鼓的圆柱形壳体基础特征，对鼓壁的厚度进行均匀抽壳处理，再在制动鼓外侧的轮毂连接端创建均匀分布的螺栓凸台与安装孔，还原轮毂与制动鼓的连接结构，制动鼓外圈的黑色摩擦面单独赋予对应材质特征，与红色的轮毂壳体形成明确的视觉区分。连接轴梁与车架的钢板弹簧部分采用多片板簧叠合的建模方式，逐片绘制不同长度的弧形板簧草图后拉伸生成实体，按照实际装配的叠放顺序完成板簧片的装配约束，同时还原板簧两端的卷耳结构、中部的U型螺栓固定位以及连接吊耳结构，准确呈现钢板弹簧作为弹性承载元件的连接关系。渲染阶段对不同构件赋予差异化的材质属性，轴梁、制动鼓轮毂等钢制承载部件赋予饱和度较高的红色金属漆材质，模拟商用车车桥常见的涂装效果；钢板弹簧片赋予深灰色金属材质，还原热轧弹簧钢的表面质感；制动鼓的摩擦工作面赋予深黑色哑光材质，体现铸铁摩擦面的材质特性；场景内添加柔和的环境漫反射光源，在构件下方投射出清晰柔和的阴影，突出各部件的立体轮廓与装配层次。整体建模严格遵循前轴总成的实际装配逻辑，各部件之间的连接位置、配合关系均参考真实商用车前桥的结构设计，既保证了外观结构的视觉还原度，也清晰呈现了前轴作为车辆前部承载、转向与制动集成基础构件的结构组成，完整展现了从基础草图绘制、特征创建到装配约束、材质渲染的全流程建模过程。
