JCB挖掘装载机工程设备三维设计

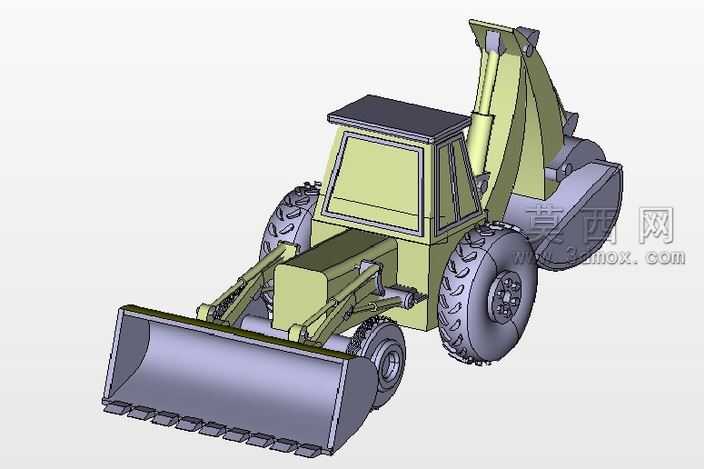

本作品为JCB挖掘装载机的三维参数化建模成果，整体采用自顶向下的设计思路完成整机结构搭建，首先依据真实工程设备的尺寸比例完成整机布局规划，将整机划分为行走底盘、驾驶室、前端装载工作装置、后端挖掘工作装置四大核心模块，各模块间通过标准化的装配约束实现联动匹配，保障后续结构调整与运动仿真的可行性。建模过程中针对行走系统，还原了大尺寸越野轮胎的胎面花纹细节，轮毂的螺栓连接结构、轮边支撑结构均按照真实机械结构完成实体建模，轮胎材质采用高耐磨橡胶材质参数设置，轮毂采用铸钢材质，通过调整材质的粗糙度、金属度参数还原真实部件的视觉质感。驾驶室部分采用框架式结构建模，还原了驾驶室的全景挡风玻璃、顶部防护顶棚、侧面舱门的结构细节，玻璃材质设置了半透明与轻微反射效果，驾驶室框架采用工程金属漆材质，还原工程设备驾驶室的真实外观。前端装载装置部分，完整还原了铲斗的切削刃结构、斗齿排布、动臂的铰接结构、举升油缸的安装位结构，铲斗采用高强度耐磨钢材质，动臂与连杆结构采用合金结构钢材质，各铰接位置均预留了销轴安装的配合间隙，符合真实机械的装配公差要求。后端挖掘装置部分，还原了挖掘臂的多段铰接结构、铲斗的连杆驱动结构，各臂段的加强筋结构、液压管路的排布路径均做了精细化建模，保障结构的还原度。整机渲染阶段采用工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，突出各部件的结构轮廓与材质质感，背景采用简洁浅灰色调，避免多余元素干扰模型本身的结构展示，最终呈现的模型可用于工程设备结构教学、产品展示、运动仿真分析等多个场景，各部件均为可编辑的参数化实体，支持后续的结构修改与工程图导出。
