钣金结构小型喷气式飞机造型设计

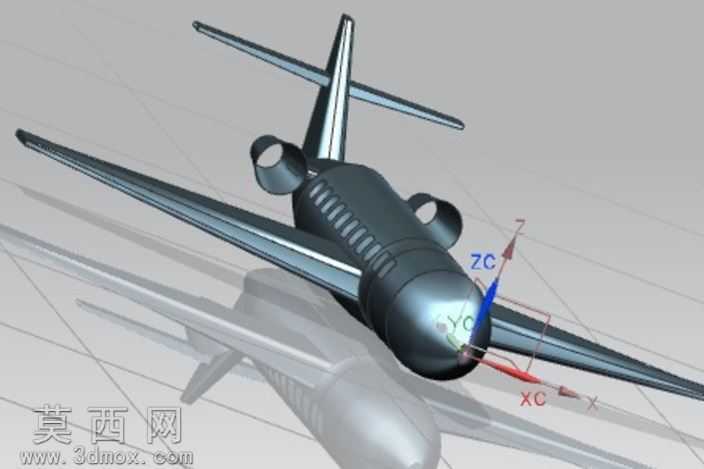

本作品是基于钣金工艺特性完成的小型喷气式飞机三维造型设计，整体建模过程围绕钣金件的加工成型逻辑展开，在还原喷气式公务机经典气动外形的同时，兼顾了钣金结构的可实现性。建模阶段首先搭建机身主体的基准坐标系，以XC-YC平面为水平基准、ZC轴为竖直方向定位整机姿态，先绘制机身纵向截面轮廓线，通过放样命令生成流畅的纺锤形机身主体曲面，针对钣金件的弯折特性，将机身曲面拆分为多段可通过折弯、卷边工艺成型的分片结构，避免出现无法通过钣金加工实现的极小曲率曲面。机身两侧的发动机短舱采用对称建模方式，先完成单侧短舱的轮廓绘制，通过镜像命令生成另一侧结构，短舱与机身的衔接处做平滑过渡处理，保证曲面连续性的同时预留出钣金拼接的连接边。机翼与尾翼部分采用等厚度钣金特征设计，主翼设置合理的后掠角度，翼型截面选用适合钣金弯折加工的对称翼型，水平尾翼与垂直尾翼同样遵循钣金加工逻辑，避免复杂的双曲面造型，各翼面与机身的连接位置设计有贴合的安装边，可通过铆接或焊接完成装配。渲染阶段赋予整机哑光金属银灰材质，模拟航空铝合金钣金件的表面质感，添加柔和的环境反射效果突出机身曲面的流畅线条，在机身侧面添加细微的散热格栅细节，提升造型的真实感。整体设计思路以钣金工艺为核心约束，在保证飞机造型辨识度与气动外形合理性的前提下，所有结构均适配钣金下料、折弯、拼接的加工流程，没有采用超出钣金工艺范畴的实体厚壁或复杂注塑类结构，既完成了仿真度较高的飞机外观造型，也充分体现了钣金设计在异形曲面造型上的应用可能性，可作为钣金结构设计练习、航空类科普展示模型使用。
