引擎配套离心式风机三维结构设计

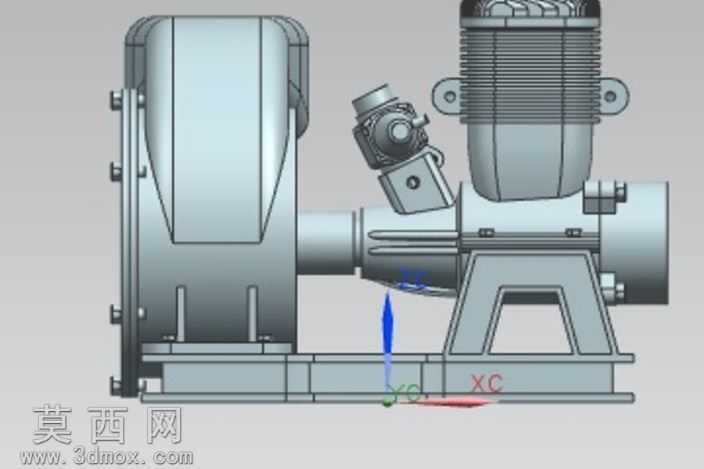

本作品为引擎配套使用的离心式风机三维建模成果，整体建模过程围绕风机的实际功能逻辑展开，首先从核心的叶轮腔体结构入手，先绘制圆形蜗壳的基准轮廓，通过拉伸、切除等基础建模命令构建出蜗壳的主体壁厚，再对蜗壳边缘的安装孔位进行阵列排布，保证每个螺栓孔的位置精度与安装适配性。蜗壳侧面的出风口采用弯管导流结构设计，建模时通过扫掠命令生成顺滑的弧形流道，避免流道出现直角折角影响排风效率，弯管与蜗壳主体的衔接处做了圆角过渡处理，既保证结构强度，也能优化气流走向。

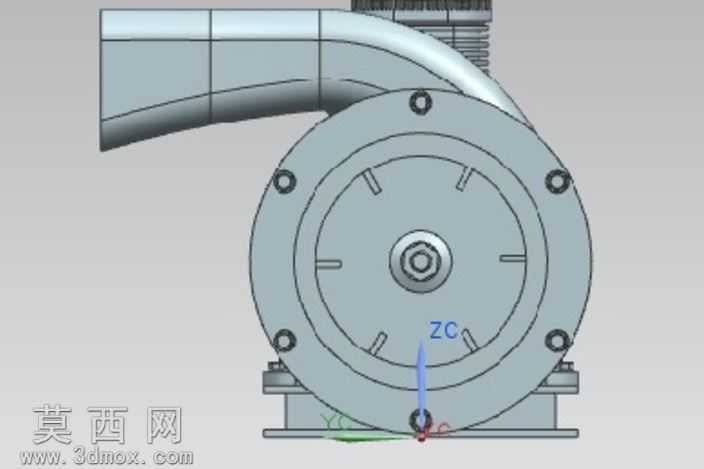

模型的前端盖部分采用对称式结构设计，中心位置预留了转轴安装孔，孔位周边做了凸台加强结构，端盖上的加强筋呈辐射状均匀分布，通过圆周阵列命令快速完成筋位排布，既减少建模重复工作量，也保证筋位的受力均匀性。底部的安装支座采用一体化建模设计，支座与蜗壳底部做了融合过渡，预留的安装固定孔位可直接适配引擎侧的安装点位，无需额外调整结构。

建模过程中对各部件的装配关系做了精准约束，转轴与端盖孔位采用同轴心约束，叶轮与转轴采用锁定约束保证同步转动，蜗壳与端盖的贴合面采用重合约束，所有装配间隙控制在合理公差范围内，避免出现干涉问题。材质设置上，蜗壳与端盖部分赋予了哑光金属材质，模拟实际铸铁壳体的质感，转轴部分赋予光亮金属材质体现加工精度，安装支座部分做了轻微的磨砂质感处理，区分不同部件的材质特性。

整体设计思路围绕引擎排风的实际需求展开，在保证结构强度的前提下尽可能优化流道设计，减少气流在蜗壳内部的阻力损失，各部件的结构都考虑了实际加工的可行性，没有出现无法落地的异形结构，模型的细节处理到位，螺栓孔的倒角、部件衔接处的圆角都做了完整呈现，可直接用于后续的结构验证、装配模拟以及相关的教学演示场景。
