RXF101螺杆式压缩机整机结构三维设计

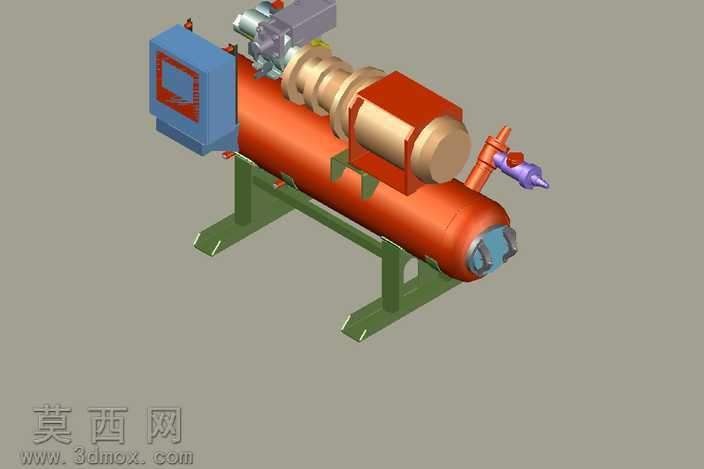

本模型为RXF101螺杆式压缩机整机三维设计成果，建模过程严格遵循螺杆制冷压缩机的实际工程结构逻辑，在三维建模环境中按照1:1的实际装配比例完成各零部件的搭建与装配。建模阶段首先完成卧式油气分离筒体的主体构建，按照压力容器的设计规范还原筒体的壁厚、端部封盖结构、安装支座的定位尺寸，支座采用型钢焊接式支腿结构，建模时还原了支腿的折弯角度、安装底板的螺栓孔位、加强筋的布置位置，确保支撑结构的力学合理性。核心压缩段的建模重点还原螺杆主机的装配关系，精准刻画阴阳螺杆转子的啮合腔体外形、主机端盖的连接法兰、轴承位的安装结构，同时还原了驱动端的联轴器连接结构、驱动电机的安装定位，确保动力传输路径的结构表达清晰完整。模型还完整还原了机组的附属功能部件，包括进气端的过滤调节组件、排气端的止回与控制阀门、油管路系统的接头与控制阀件、电气控制箱的安装位置与外形结构，控制箱建模时还原了箱体的钣金折弯结构、观察窗的位置、接线端口的布局，各类外接管路按照实际走管路径完成建模，还原了管路的弯折半径、管接头的连接形式、阀门的操作手柄结构。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性，筒体与主机壳体采用金属橘红色工业漆材质，还原漆面的哑光金属质感；支腿结构采用墨绿色工业防锈漆材质，还原铸铁支架的厚重质感；控制箱采用蓝色钣金漆材质，还原冷轧钢板喷涂后的表面质感；铜质管路接头赋予黄铜金属材质，还原金属的反光特性；密封垫片、操作手柄等非金属部件赋予橡胶、工程塑料对应的材质属性，渲染时采用均匀的工业产品布光，清晰呈现各部件的轮廓与装配关系，避免过度光影效果干扰结构表达。设计过程中充分考虑螺杆压缩机的实际功能逻辑，将油气分离筒体、螺杆压缩主机、驱动单元、控制单元、管路阀件的相对位置按照实际机组的布局进行排布，确保各部件之间不存在干涉，预留出足够的安装操作与维护空间，进气过滤组件布置在主机进气侧便于滤芯更换，控制箱布置在机组侧面便于操作调试，各类阀门布置在便于操作的位置，整体模型完整呈现了螺杆式制冷压缩机的整机结构特征，可用于机组结构认知、装配工艺演示、安装布局模拟等场景，各零部件的建模精度满足工业级三维模型的使用要求，装配关系符合实际产品的工程规范。
