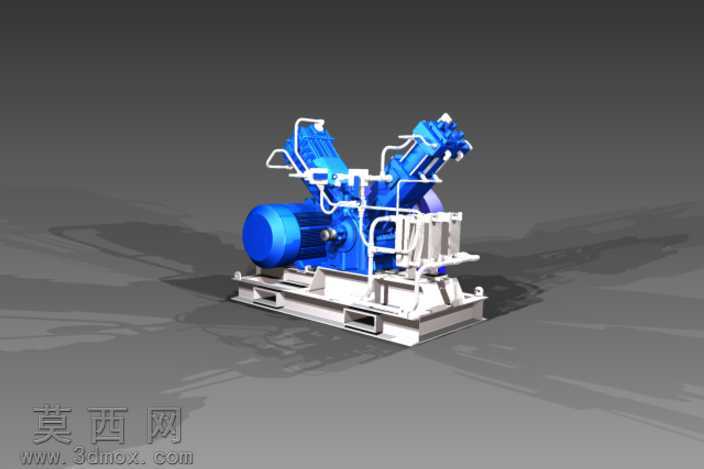

Rix工业气体压缩设备三维结构模型

本模型为Rix系列气体压缩机的完整三维结构建模成果，建模过程严格遵循该类压缩机的实际工程设计逻辑，先从核心功能模块的基准定位开始搭建整体装配框架，依次完成动力输入单元、压缩缸体单元、传动连杆单元、冷却附属单元、密封连接单元的独立零件建模，再按照实际装配约束关系完成整体装配，确保各部件的运动行程、配合间隙、安装位置完全匹配真实设备的工程参数。建模阶段对压缩机的带轮传动结构做了精细化还原，带轮的轮槽弧度、辐板减重结构、轮毂安装定位面都按照实际加工尺寸绘制，保证传动比参数与真实设备一致；缸体部分的散热鳍片、气阀安装位、活塞腔内壁结构都做了实体建模，没有采用简化面片替代，能够清晰展示气体压缩过程的腔体容积变化逻辑；机身的连接螺栓孔、吊装位、底座安装孔都做了精准定位，可直接用于后续的工程布局参考。材质渲染阶段针对不同部件做了区分设置，机身主体缸体采用工业蓝色烤漆材质，还原设备出厂的标准涂装效果，金属传动部件、紧固件采用哑光金属材质，带轮采用铸铁磨砂材质，密封件采用深色橡胶材质，渲染后整体视觉效果与真实工业设备高度一致，各部件的材质区分清晰，能够直观分辨不同功能模块的材质属性。结构设计上完整复现了该类压缩机的V型缸体布局，两个压缩缸呈固定夹角布置，能够平衡活塞往复运动的惯性力，降低设备运行时的振动；曲轴连杆机构的运动副都做了装配约束设置，可直接用于运动仿真演示，直观展示曲轴旋转带动连杆推动活塞做往复压缩运动的完整工作过程；机身侧面的调节手柄、管路接口都做了等比例还原，完整保留了设备的操作与外接功能结构。整个建模过程遵循自上而下的设计思路，先确定整体的安装尺寸与性能参数，再拆分各子部件的设计细节，确保各零件之间不存在干涉问题，模型的装配层级清晰，每个零件都可单独导出用于工程出图或者3D打印验证，能够为压缩机的结构学习、原理演示、布局设计提供精准的三维参考。
