半挂车侧装式三二极管标志灯结构设计

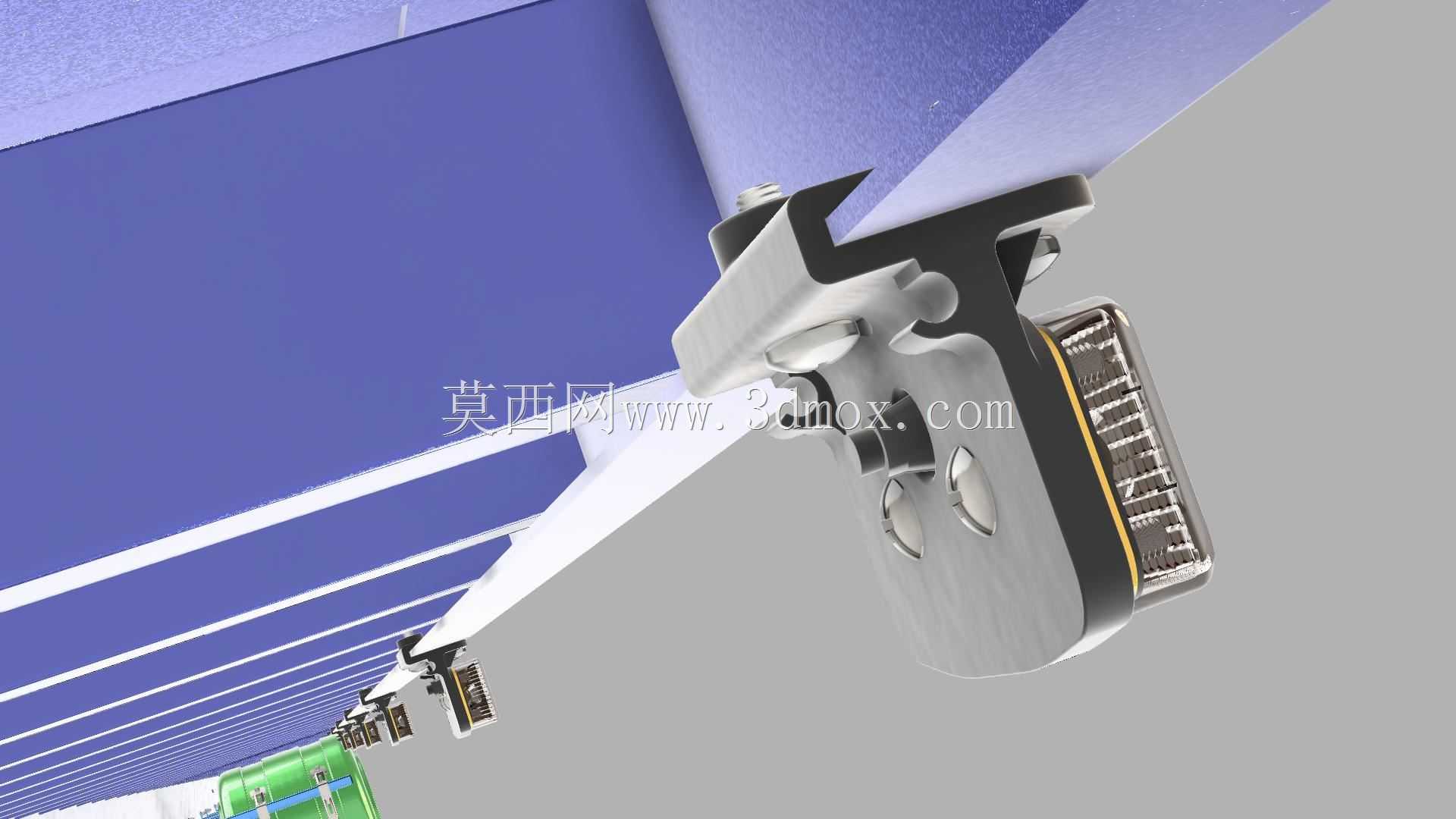

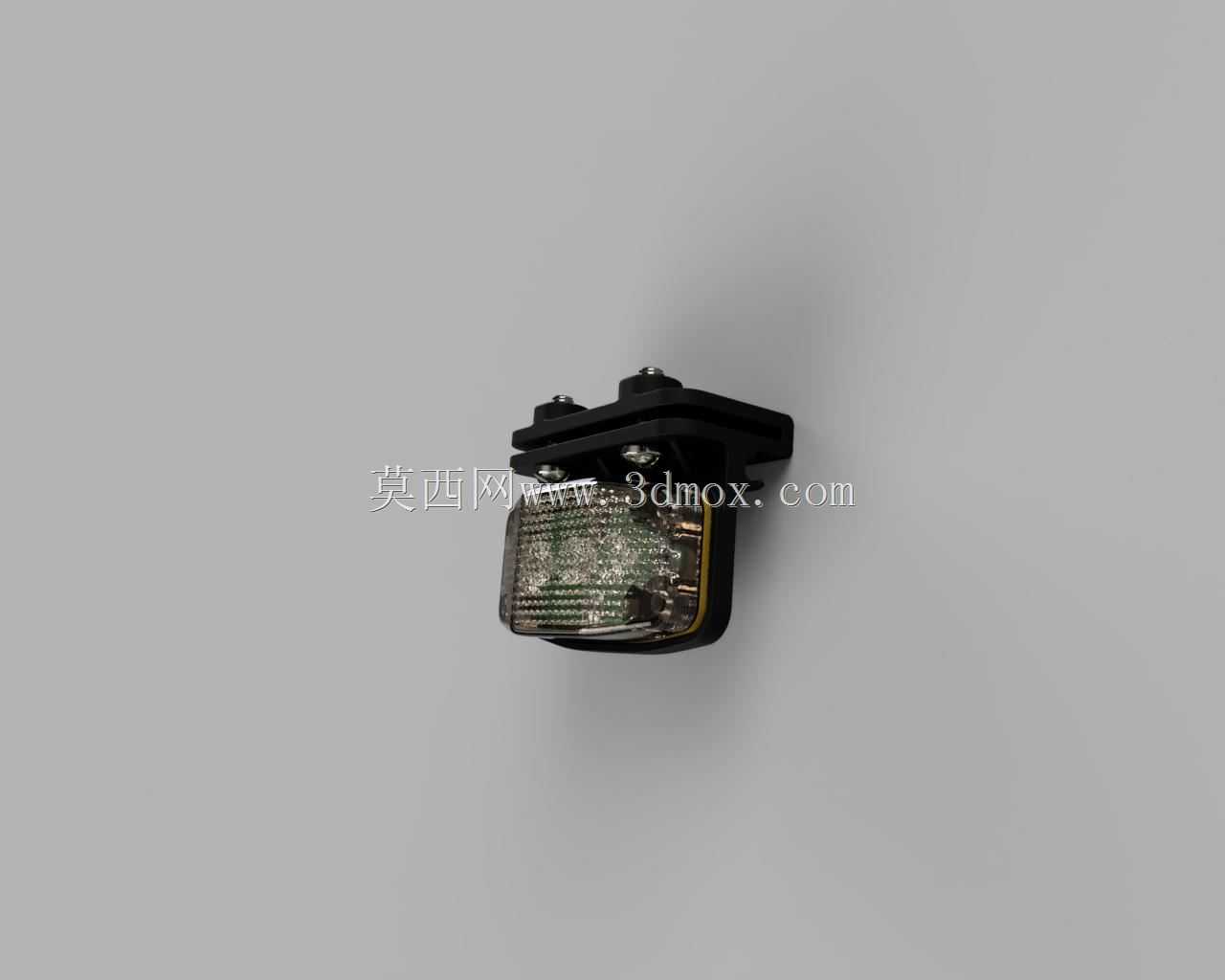

　　在道路货运车辆的外饰安全部件设计体系中，侧面标志灯属于极易被忽略但直接关联行车合规性与夜间通行安全的核心小件，这类部件的三维建模往往不需要复杂的曲面架构，但对安装适配性、边界尺寸控制、功能可靠性的要求丝毫不低于整车核心结构件。本次拆解的这款半挂车侧标志灯，整体外廓尺寸控制在长100mm、宽50mm的紧凑区间，刚好适配半挂车侧围防护栏、轮罩上方、车架侧边等常规安装位的预留空间，不会因为突出量过大造成行驶过程中被飞溅碎石、路边障碍物剐蹭损坏，也不会因为尺寸过小导致可视距离达不到道路车辆外部照明和光信号装置的相关标准要求。

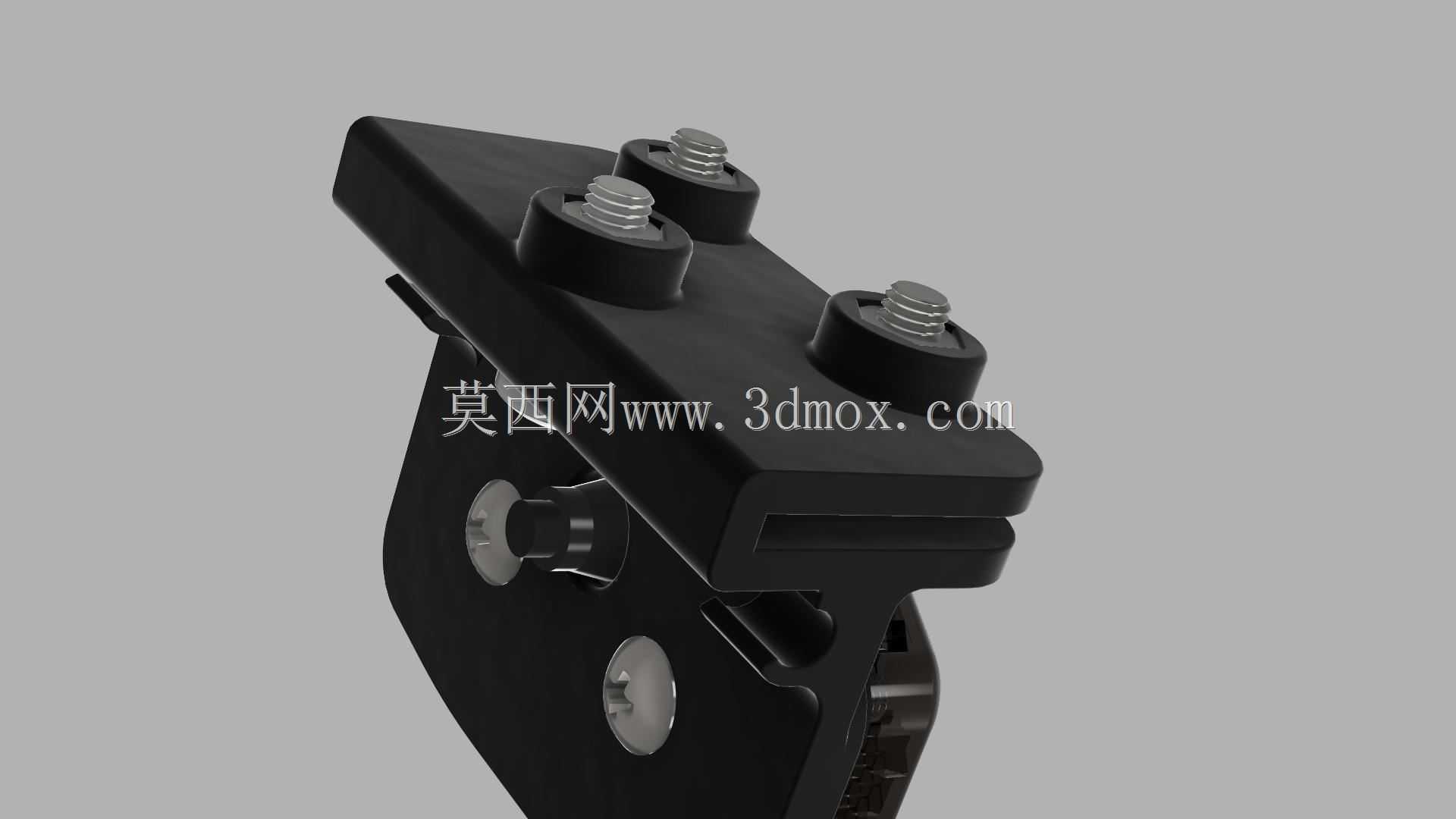

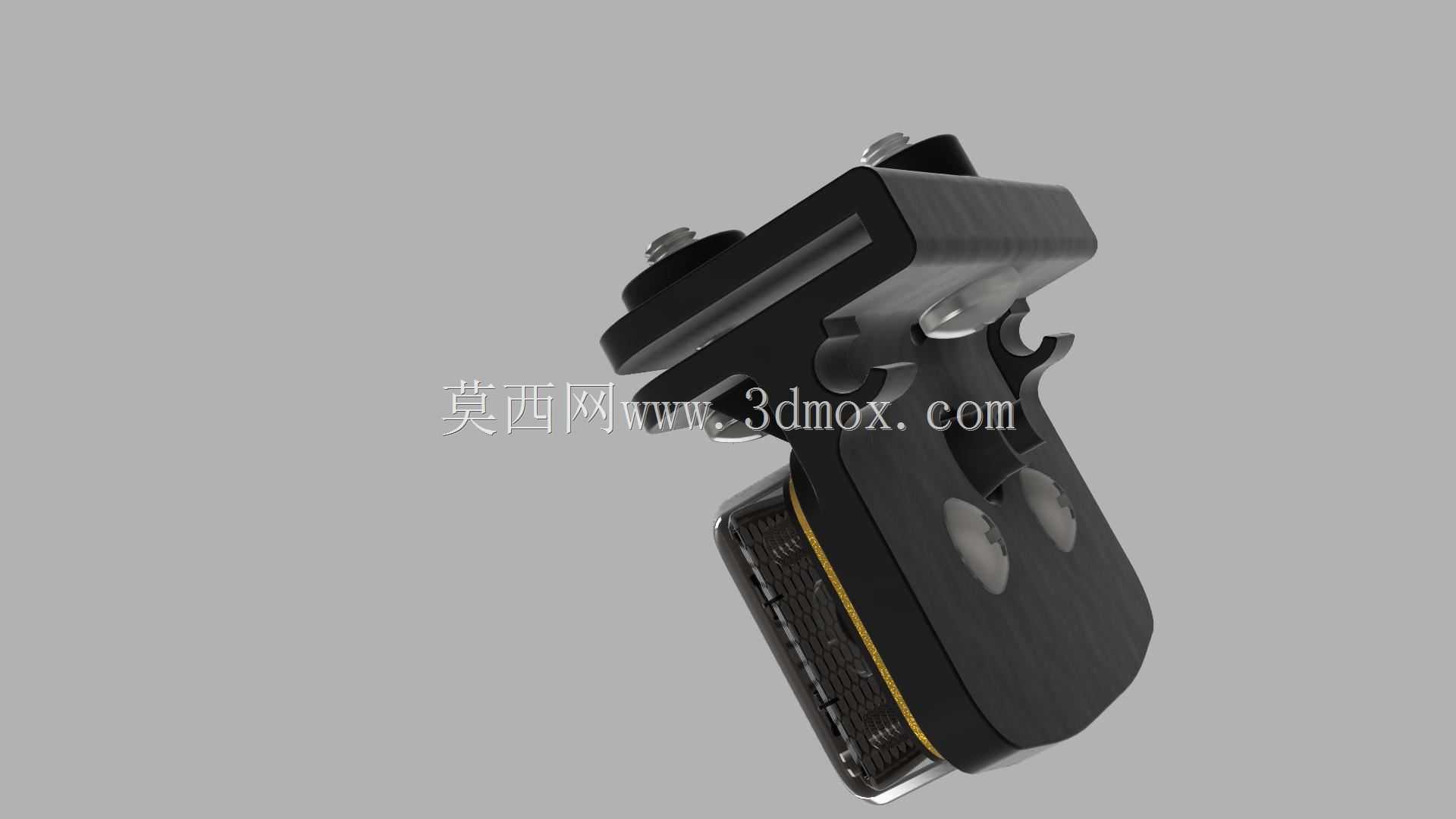

　　从功能实现逻辑来看，这款标志灯内置三颗发光二极管作为光源，相比传统的卤素灯泡光源，二极管光源的抗振动性能更适配货运车辆长期在非铺装路面、颠簸路段行驶的工况，不会因为持续的车架振动出现灯丝熔断、接触不良的故障，同时更低的工作功耗也不会对半挂车24V车载供电系统造成额外负载，长寿命特性也能降低车队后期运维的部件更换频次。设计阶段首先考虑的是安装通用性，灯体背部预留的安装孔位采用行业通用的孔距规格，既可以通过卡扣卡接在半挂车侧围的标准型材槽内，也可以通过自攻螺丝直接固定在玻璃钢或金属材质的侧围外板上，不需要针对不同品牌的半挂车车型单独开发适配支架，能够覆盖目前市面上绝大多数栏板半挂、仓栅半挂、厢式半挂的侧标识安装需求。

　　结构细节上，灯体外壳采用带轻微弧度的流线型造型，并非完全平直的方块结构，这种设计一方面是为了匹配半挂车侧围的弧形曲面走势，安装后不会出现明显的拼接缝隙，避免雨水、洗车高压水顺着缝隙渗入灯体内部造成电路短路；另一方面弧形外表面能够让光线的散射角度更大，侧面相邻车道的车辆在距离本车较远的位置就能捕捉到标识灯光信号，在雨雾天气下的可视性表现也优于平面灯罩的同类型产品。灯罩与底座的配合位置设计了一圈嵌入式的密封胶条槽，装配时配合防水密封胶圈可以达到IP65级别的防护能力，完全能够应对货运车辆行驶过程中遭遇的暴雨、扬尘、冬季融雪剂腐蚀等复杂工况，不会出现灯体内部起雾、进水烧坏发光元件的问题。

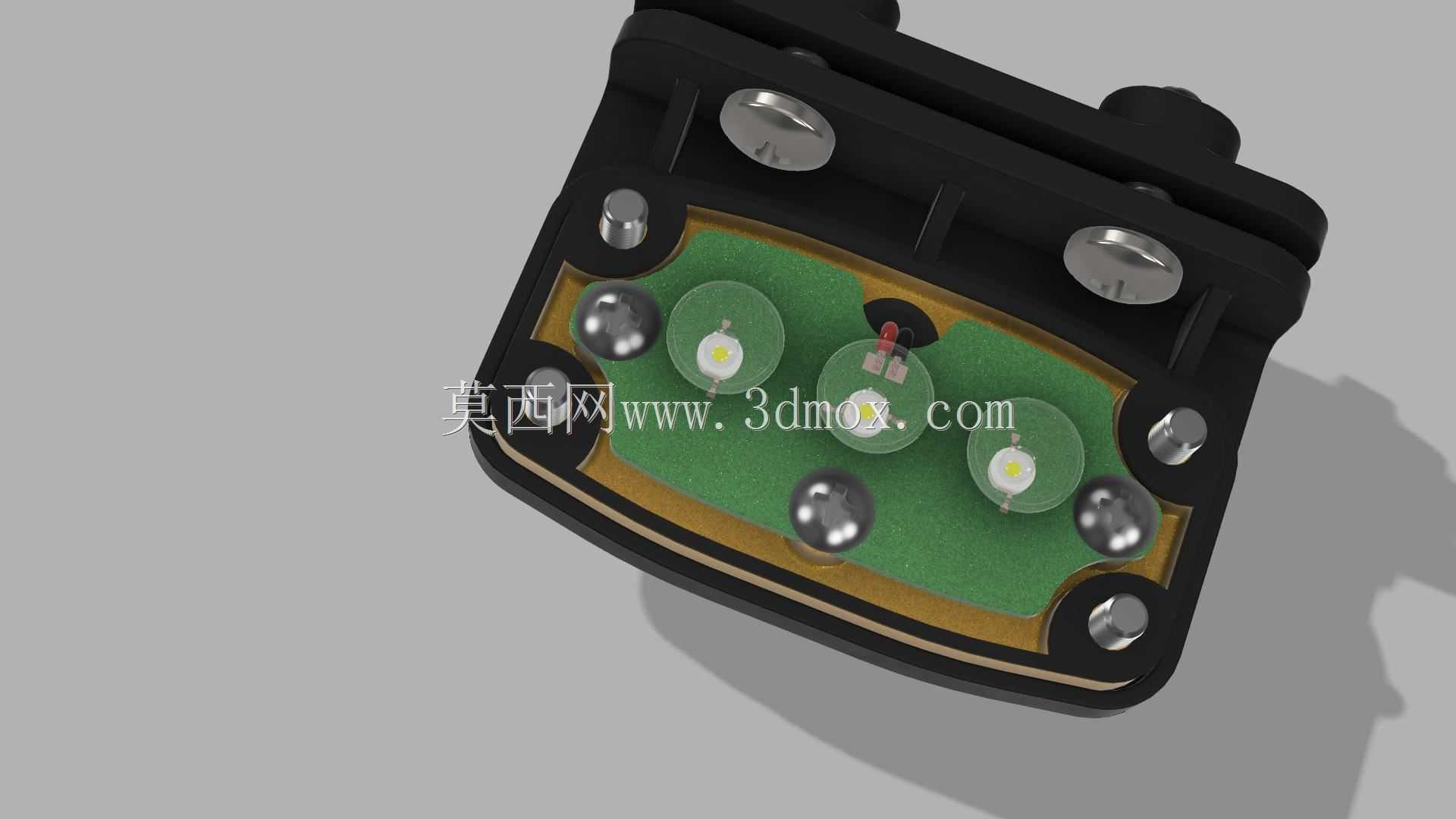

　　从三维建模的实操角度来看，这类小型车载灯具的建模不需要做过于复杂的参数化关联，但需要重点把控几个关键边界：首先是灯体的整体突出安装面的高度不能超过25mm，否则在车辆通过窄路、会车时极易被外物刮碰脱落；其次是三颗二极管的排布位置需要均匀分布在灯体内部的反光腔中，避免出现局部亮度过高、局部光照不足的明暗不均问题，反光腔的曲面角度经过反复调整，能够让二极管发出的光线沿着水平方向向车身侧方180度范围扩散，不会出现光线向上直射造成对向车辆驾驶员眩目、向下照射浪费光效的问题；最后是接线端的预留位置设计在灯体背部的下方，出线口做了防水橡胶护套结构，线束顺着车架纵梁内侧走线，既不会外露影响整车外观整洁度，也能避免线束被拉扯、磨损造成线路断路。

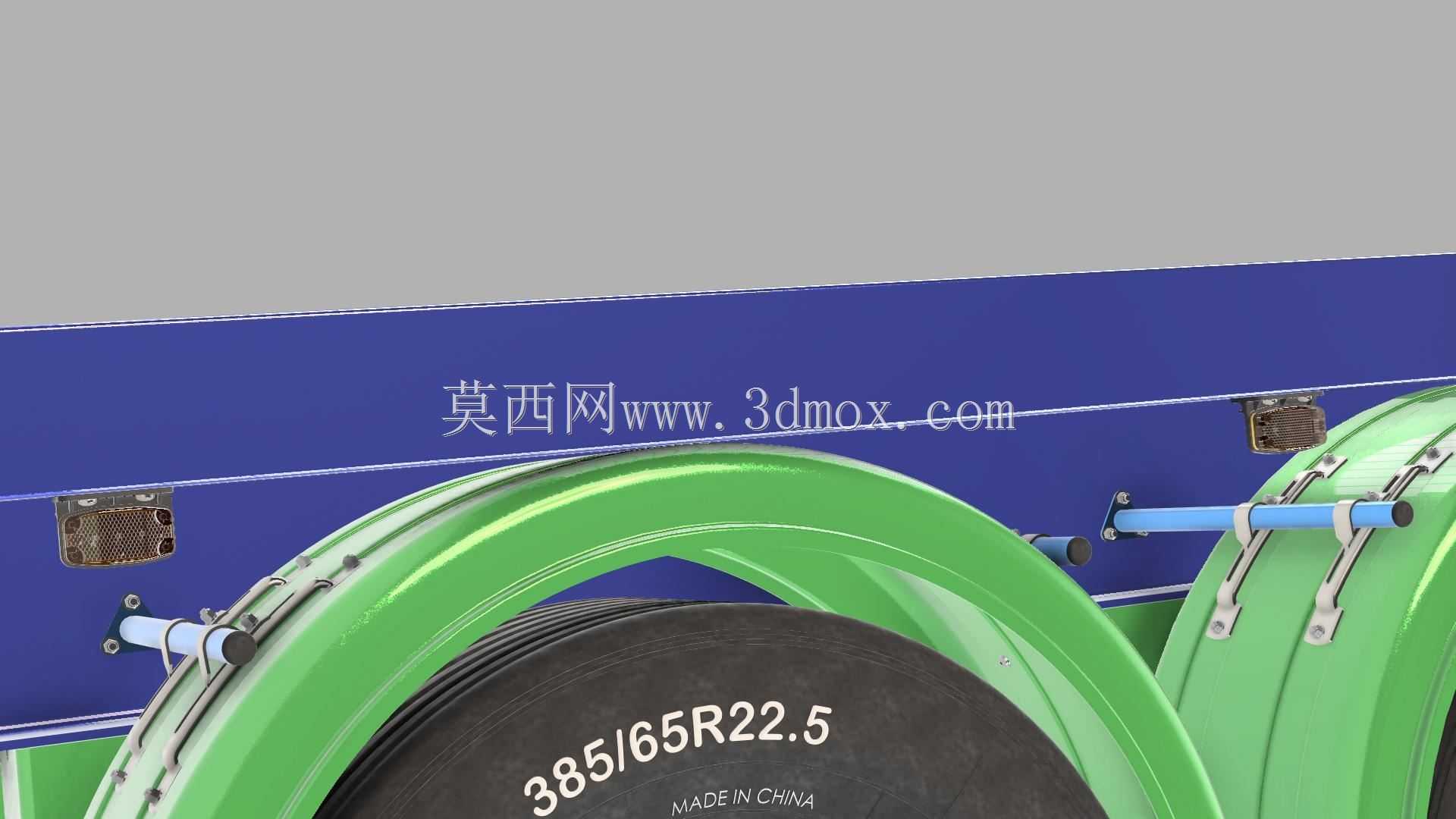

　　在实际的整车装配场景中，这类标志灯通常会沿着半挂车的侧围按照等间距排布，从车辆的第一轴轮罩后方一直延伸到车尾侧方，每间隔3米左右安装一盏，确保夜间行驶时其他道路使用者能够清晰辨识半挂车的整体长度轮廓，避免因为侧面可视性差造成刮擦、追尾事故。不同于车头、车尾的主照明大灯，侧标志灯不需要承担远距离照明功能，核心作用是传递车辆的外廓边界信号，因此在设计时不需要追求过高的亮度，而是要保证光线的柔和度与持续工作的稳定性，这款灯的内部电路板做了稳压处理，即使车载供电电压出现小幅波动，也不会出现灯光闪烁、亮度突变的情况，能够持续稳定输出均匀的标识光信号。

　　很多刚接触商用车部件设计的工程师往往会把精力集中在车架、悬架、制动系统这些核心大部件上，忽略这类小型外饰灯具的设计细节，但实际上在整车公告检测、日常营运年检过程中，侧标志灯的安装位置、发光强度、可视角度都是必检项目，一旦尺寸设计不合理、安装适配性差，很容易导致整车无法通过合规检测，甚至在实际运营过程中因为灯具故障带来安全隐患。这款标志灯的结构设计没有采用多余的复杂结构，所有的造型、尺寸、结构细节都围绕实际工况需求展开，紧凑的尺寸能够适配各种狭窄安装位，三颗二极管的光源配置兼顾了可靠性与功耗表现，密封结构、安装结构的细节处理也充分考虑了商用车的实际使用环境，能够很好地满足半挂车侧面标识的使用需求。
