塑料注射模具用螺旋线圈加热器结构设计

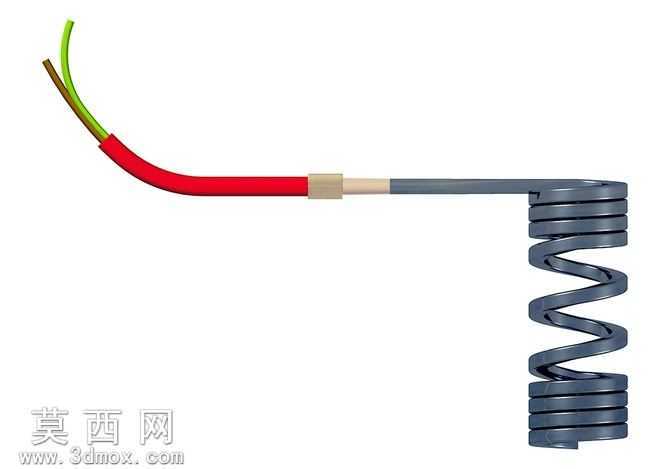

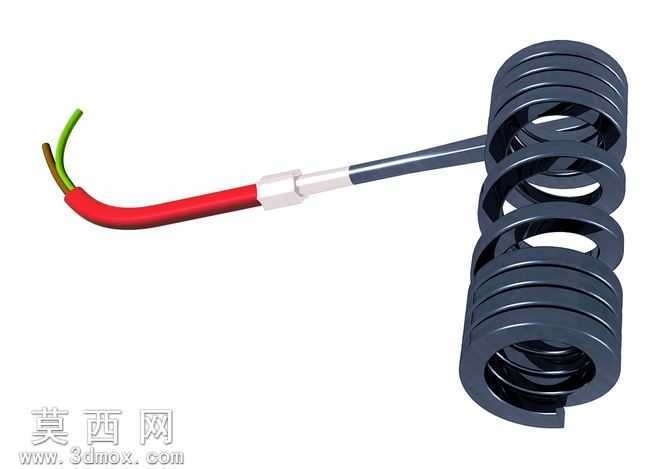

本模型为塑料注射模具配套使用的螺旋式线圈加热器，建模阶段以实际注塑模具热流道加热需求为核心依据，先通过基准草绘确定螺旋发热体的内径、螺距、有效圈数参数，匹配常见热射嘴的外径尺寸，保证加热线圈能够紧密套合在被加热部件外壁，缩小热传导间隙提升热效率。螺旋发热主体采用扫掠特征完成建模，以等距螺旋线为扫掠路径，绘制适配发热丝截面的闭合轮廓完成实体生成，同时对线圈首尾的过渡段做平滑弯折处理，避免直角弯折造成内部发热丝应力集中，延长部件使用寿命。出线端部分分别构建绝缘防护层、金属压接紧固结构，区分内部不同颜色的引线芯体，还原实际产品的接线区分设计，方便安装时快速识别接线极性。材质渲染阶段，螺旋发热体外壁赋予耐高温黑色金属氧化层材质，模拟实际加热圈的表面处理工艺，出线端的防护套管采用红色耐高温硅橡胶材质，压接部位做亮面金属镀铬质感，引线内部的线芯分别做铜质金属与绝缘层的材质区分，整体渲染效果还原实物的材质层次。结构设计上充分考虑注塑模具的高温工作场景，螺旋结构保证加热区域完全覆盖模具需要升温的区段，出线端做加长防护处理，避免模具高温区域直接烘烤引线造成绝缘层老化破损，整体模型完整还原线圈加热器的装配结构与外观细节，可用于注塑模具加热系统的装配模拟、热场分布参考以及配套部件的干涉检查，建模过程中对所有圆角、过渡结构都做了工艺性优化，避免出现无法实际加工的尖锐结构，保证设计方案可直接落地用于实际生产参考。
