摩托车运输固定托架三维设计作品

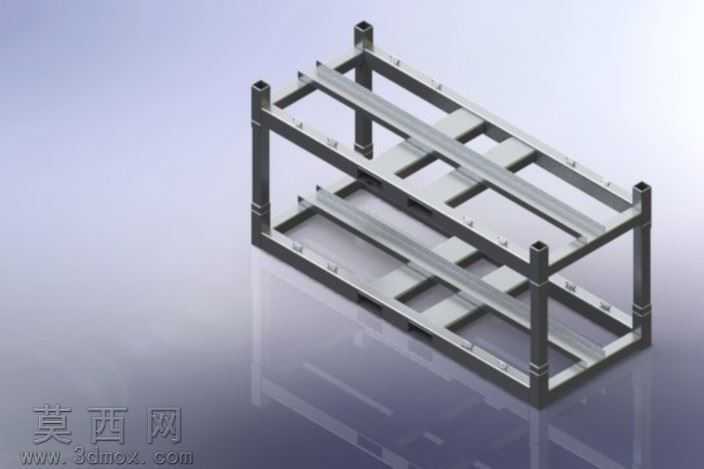

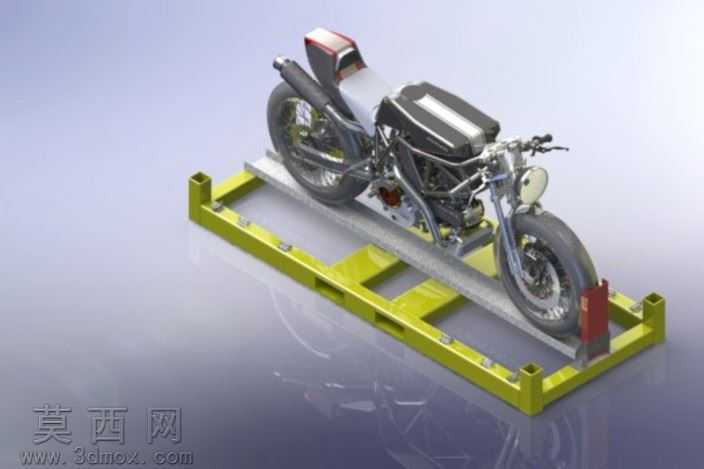

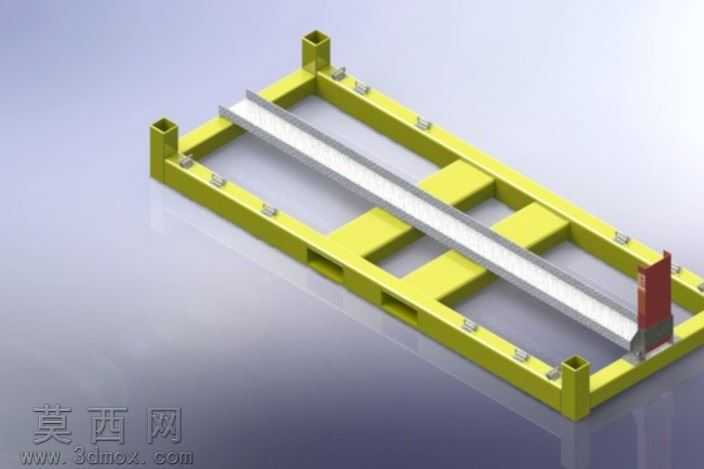

本作品为摩托车运输固定用托架的三维设计方案，采用SolidWorks完成全参数化建模，整体结构围绕摩托车长途运输过程中的固定防护需求展开设计。建模阶段首先完成摩托车整车的1:1比例还原建模，对摩托车的车架、前后轮、油箱、座椅、传动与制动部件均做了精细化的结构复刻，确保摩托车外轮廓与关键支撑点位的尺寸精度，为托架的适配设计提供准确的尺寸依据。托架主体采用框架式结构设计，以高强度金属型材作为基础承载构件，底部设置标准集装箱适配的定位角件，可直接与标准集装箱内部的固定点位快速对接，无需额外改装即可完成装载固定。托架的承载平面设置有与摩托车前后轮匹配的限位卡槽，前轮位置加装可快速锁止的固定挡块，后轮位置设置可调节的绑带固定点位，能够适配不同轴距的摩托车装载需求，避免运输过程中车辆出现滑移、倾倒的问题。材质渲染阶段，托架主体采用亮黄色工业防锈漆材质表现，还原物流载具的工业涂装特征，金属型材部分添加轻微的磨砂质感与漆面反光效果，角件与固定挡块采用深色调金属材质，突出构件的耐磨属性；摩托车部分分别对金属车架做镀铬金属质感处理，油箱与覆盖件做亮面烤漆材质，轮胎做橡胶哑光纹理表现，座椅做皮革质感渲染，通过不同材质的质感区分清晰展现各部件的结构特征。设计过程中充分考虑托架的通用性与结构强度，框架结构采用镂空式设计，在保证整体承载强度的前提下尽可能降低托架自身重量，各连接点位均做了圆角过渡处理，避免装载过程中刮蹭摩托车漆面，整体结构可实现快速堆叠收纳，空载状态下可大幅减少仓储占用空间。渲染输出阶段采用柔和的影棚布光方案，通过多角度光源照射清晰展现托架与摩托车的装配关系，突出结构的层次感与各部件的细节特征，完整呈现该储运载具的实际使用状态与结构优势。
