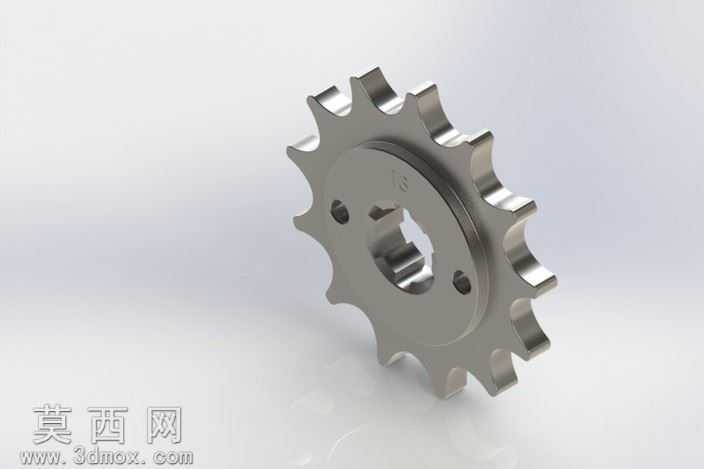

雅马哈摩托13齿传动链轮三维设计

本作品为摩托车传动系统用13齿链轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先依据链轮传动的啮合参数完成齿形轮廓的精准绘制，严格匹配对应节距的滚子链啮合尺寸，确保每个齿的齿廓曲线、齿顶圆弧、齿根过渡段都符合机械传动的设计规范，避免传动过程中出现卡链、跳齿的问题。建模过程中优先采用草图驱动特征的建模逻辑，先绘制链轮的中心基准面，在基准面上完成齿形的阵列草图，通过拉伸凸台命令生成链轮的基体结构，随后对中心花键孔进行精细化建模，花键的齿槽尺寸、公差基准完全适配雅马哈摩托对应车型的输出轴安装要求，保证装配后的同轴度与传动稳定性。针对链轮上的两个减重安装孔，采用完全约束的草图定位，确保孔位与中心轴的位置度符合设计要求，同时对孔边缘、齿顶边缘、齿侧边缘都添加了符合机加工工艺的倒角与圆角特征，还原真实五金零件的加工细节，避免锐边结构带来的应力集中问题。材质与渲染阶段，为模型赋予了合金钢材质属性，调整金属材质的粗糙度、反射率参数，还原钢制链轮经过表面淬火处理后的金属质感，渲染时采用柔和的工作室光源，从多个角度打光凸显链轮齿形的立体结构与表面金属光泽，清晰展示每个齿的轮廓细节与中心花键的内部结构。设计思路上，该链轮作为摩托车传动系统的核心动力传递零件，重点兼顾了传动强度与轻量化需求，13齿的齿数设定匹配对应车型的传动比需求，在保证足够啮合接触面积、传递额定扭矩的前提下，通过合理的减重孔设计降低零件自身重量，减少传动过程中的转动惯量，提升动力响应速度。整体模型的所有特征都保持参数化可编辑状态，可通过修改齿数、节距、中心孔尺寸等参数快速衍生不同规格的链轮模型，适配不同车型的传动设计需求，模型结构完整，细节还原度高，可用于传动结构的装配验证、运动仿真以及加工前的结构校核工作。
