工业级C型夹紧工装夹具三维设计

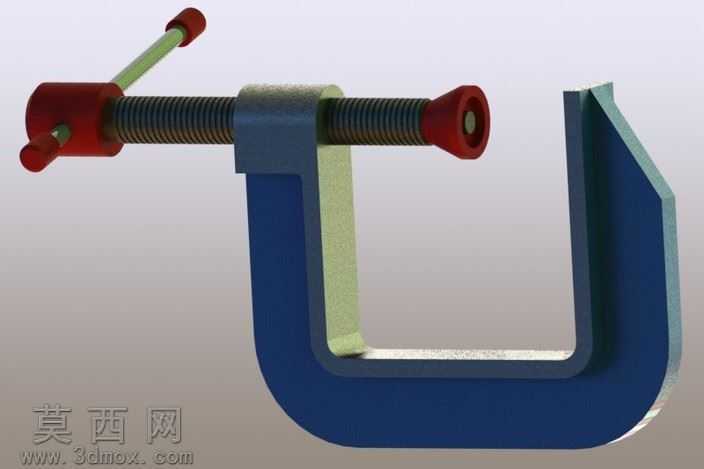

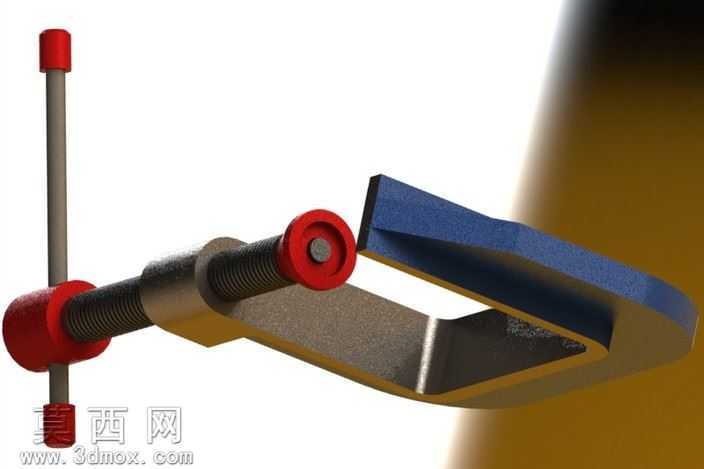

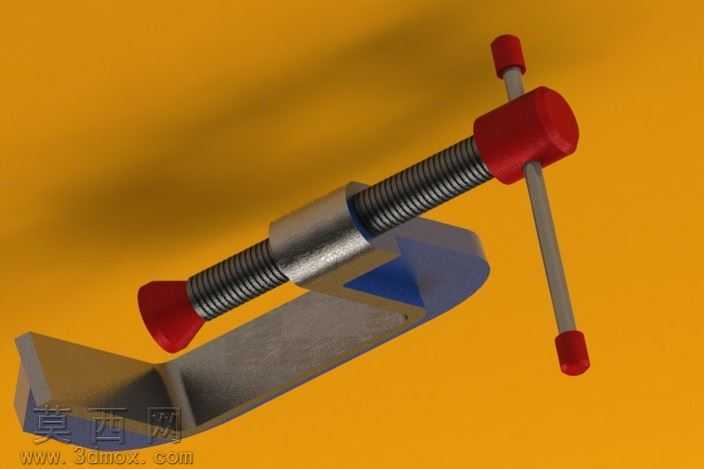

本作品为手动C型夹紧夹具的三维设计成果，建模阶段采用SolidWorks软件完成全参数化零件构建与装配，首先对C型夹臂进行主体轮廓建模，通过拉伸、切除、圆角等基础特征命令，还原夹臂的C型开口结构，同时对夹臂的受力弯折部位做了加厚过渡处理，保证结构强度符合手动夹持的受力需求，建模过程中对丝杆传动部分做了精密的螺纹特征构建，还原梯形传动丝杆的牙型轮廓，确保丝杆与夹臂上的螺纹孔装配时无干涉，转动顺滑无卡顿。在零件装配阶段，采用自下而上的装配逻辑，依次完成夹臂主体、传动丝杆、转动手轮、施压压头、操作握柄的配合约束，对丝杆添加螺旋配合，模拟真实的转动进给动作，对压头添加同轴心与端面配合，保证压头可随丝杆进给做直线压紧动作，同时保留压头的小幅转动余量，避免压紧工件时压头与工件表面产生滑动摩擦。材质与渲染阶段，对不同零件赋予贴合实际工业产品的材质属性：C型夹臂主体赋予铸铁材质，添加细微的铸造磨砂纹理与哑光金属质感，还原铸造五金件的真实外观；传动丝杆赋予调质钢材质，添加金属切削加工后的细腻纹理与轻微反光效果；红色操作手轮与握柄顶端的保护帽赋予硬质工程塑料材质，添加细微的塑料颗粒质感与低反光属性；金属握柄杆赋予镀铬钢材材质，添加高反光的亮面金属效果。渲染阶段采用工作室暖光布光方案，通过主光源、补光源与轮廓光的搭配，突出夹具各部件的材质差异与结构轮廓，同时添加柔和的环境反射效果，让金属部件的反光更具真实感，最终渲染图清晰展现夹具的整体结构与各部件的装配关系。设计思路上，这款C型夹具针对小型工件的手动夹持场景设计，采用丝杆进给的夹紧方式，夹紧力稳定可调，加长的操作握柄可借助杠杆原理降低操作力度，顶端的红色塑料保护帽提升操作握持的舒适度，避免长时间操作硌手，压头端面做了平面处理，增大与工件的接触面积，防止夹持过程中压伤工件表面，整体结构紧凑，零件数量少，便于加工制造与日常维护，可广泛应用于木工加工、小型零件粘接固定、工件钻孔定位、五金维修等多种手动夹持场景，建模过程中所有零件均保留完整的参数化特征，可根据实际使用需求调整夹臂开口尺寸、丝杆直径、夹持行程等参数，快速衍生出不同规格的C型夹具产品。
