自行车载带灯充电宝手机固定支架设计

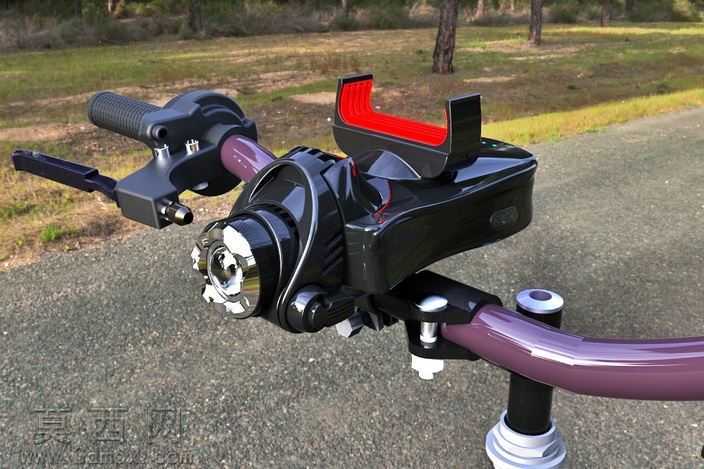

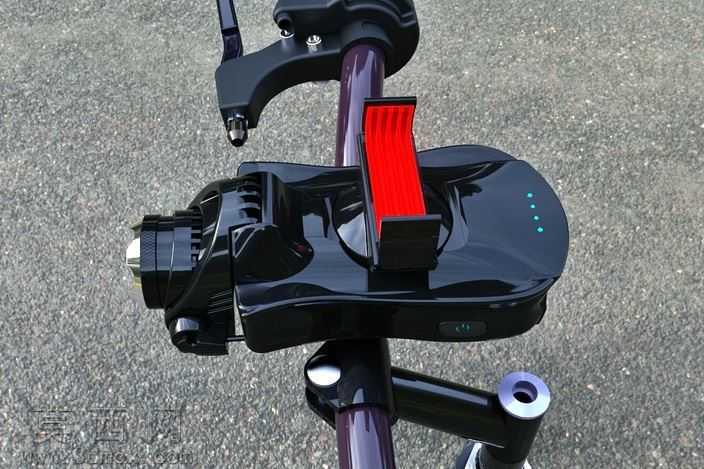

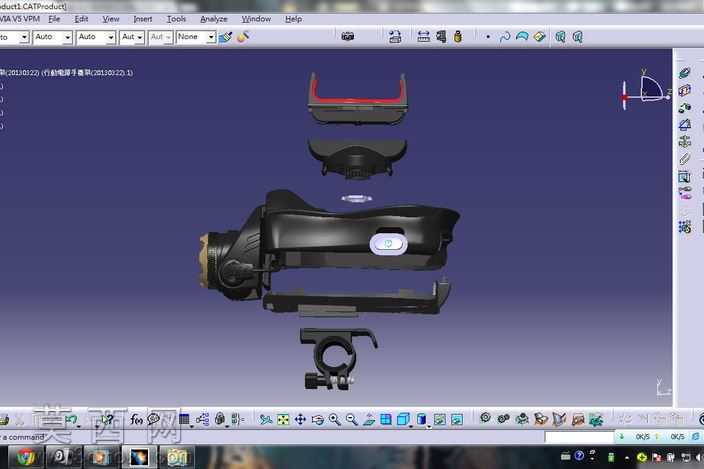

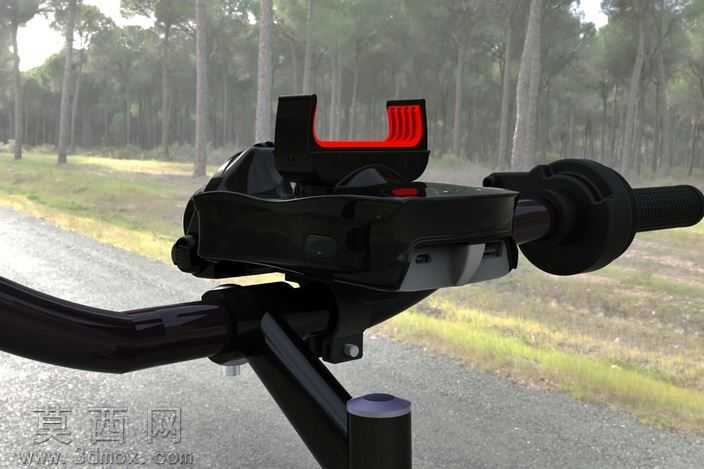

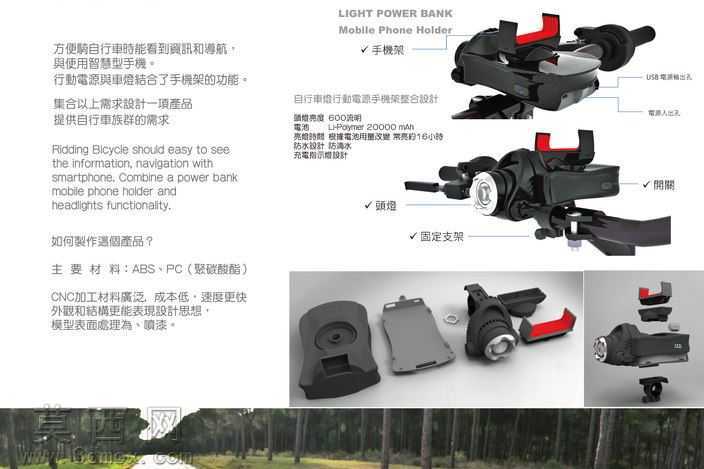

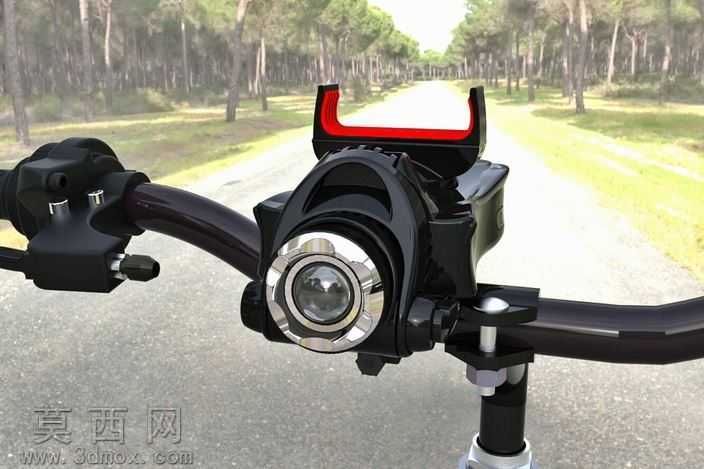

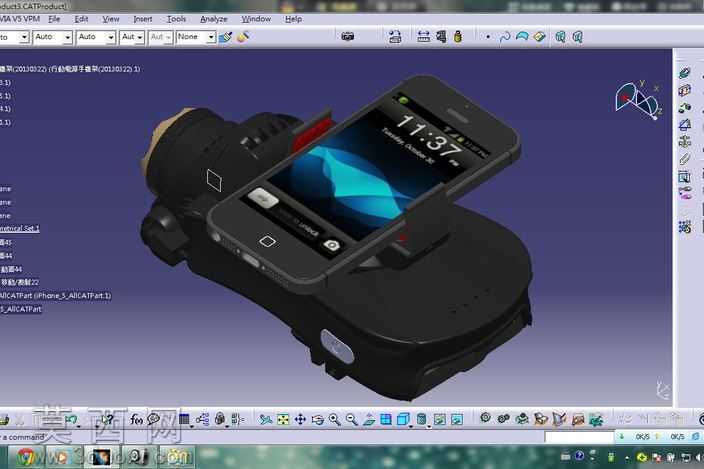

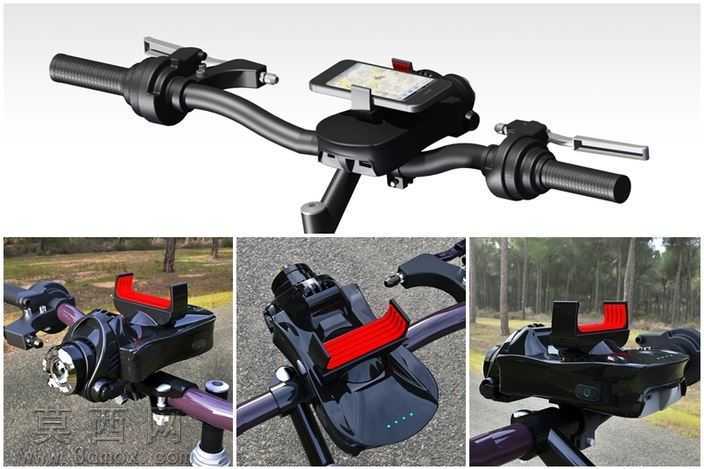

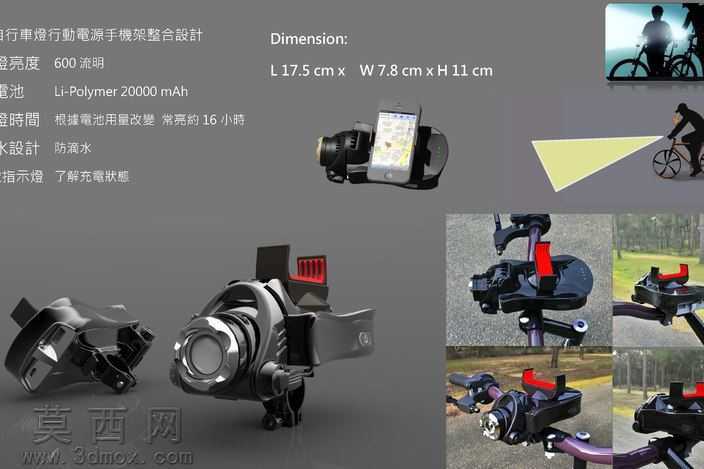

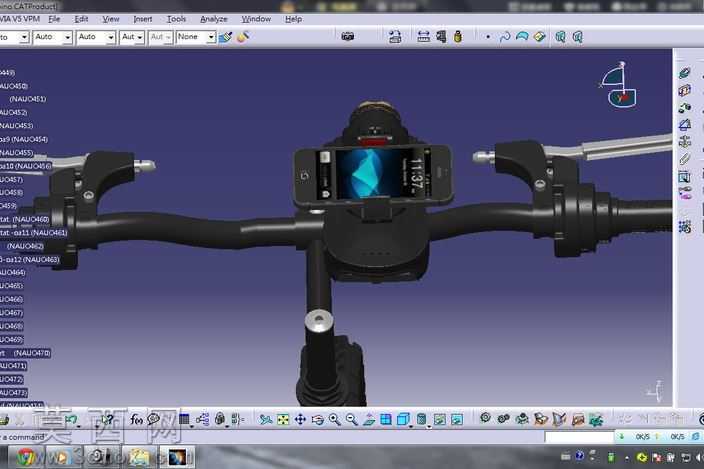

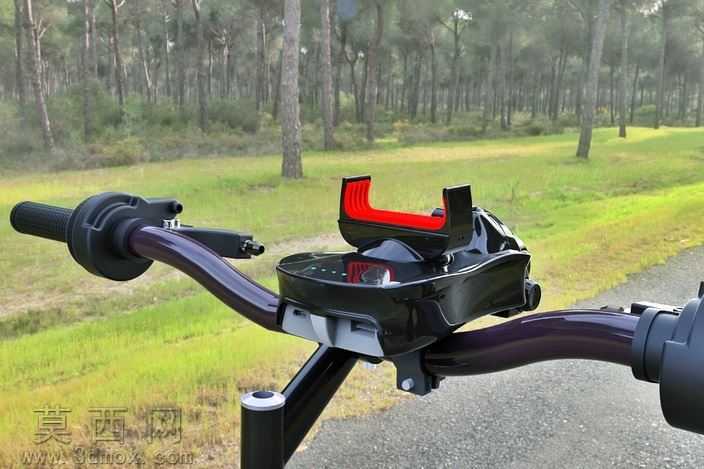

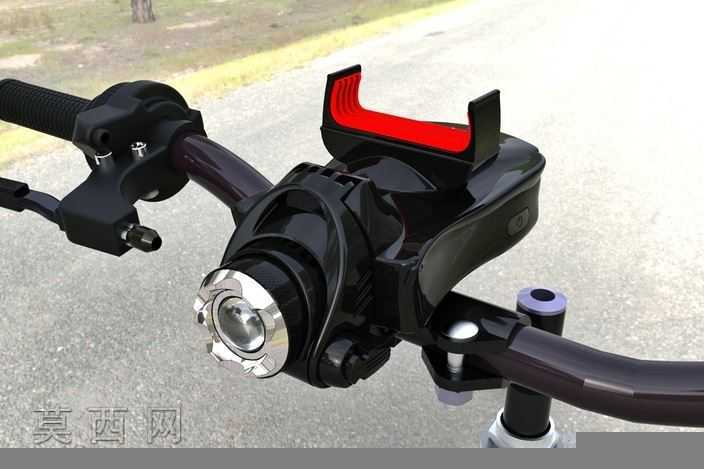

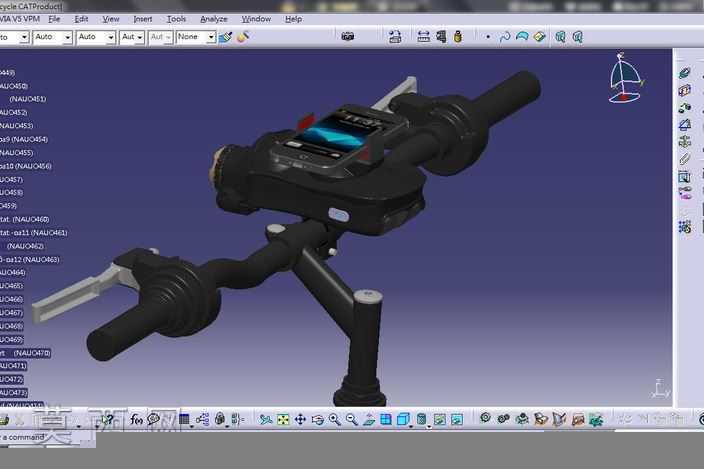

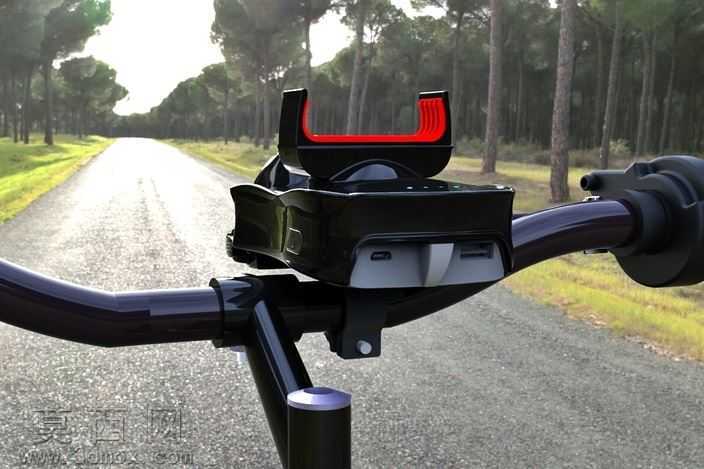

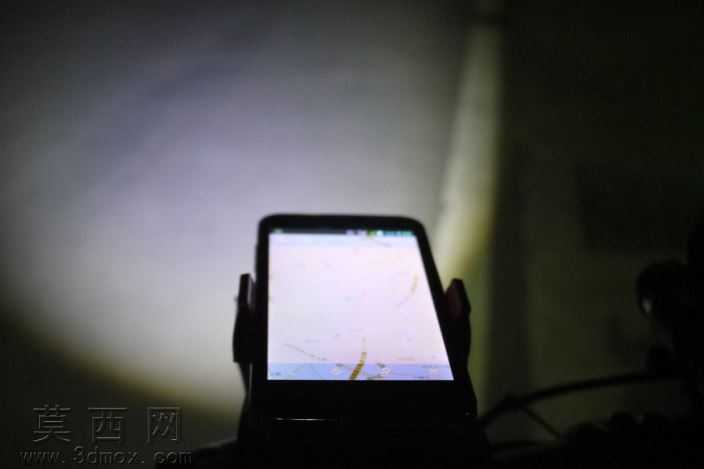

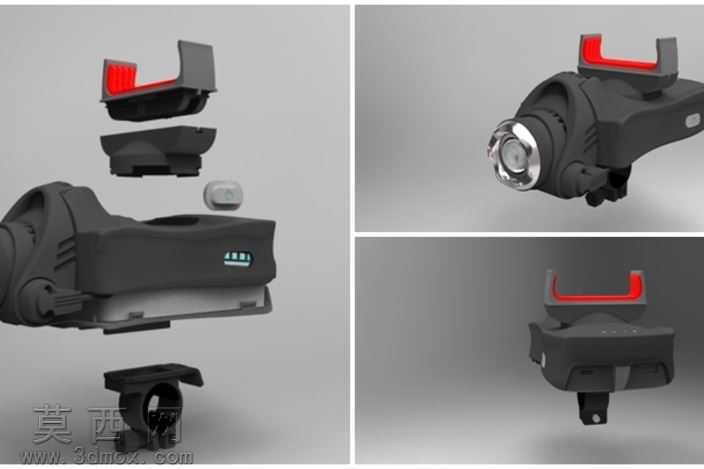

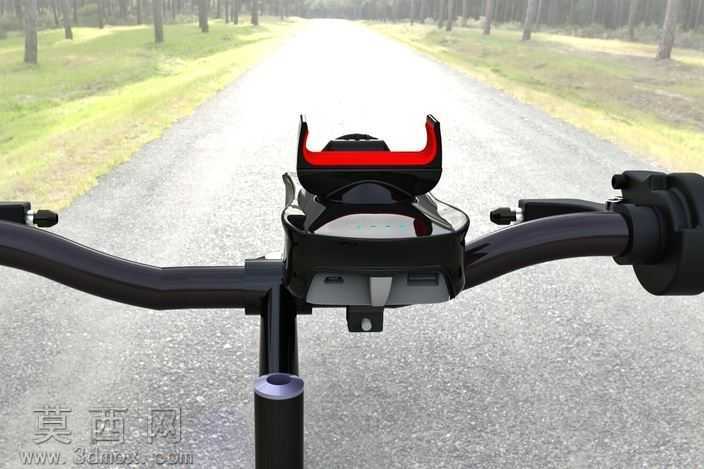

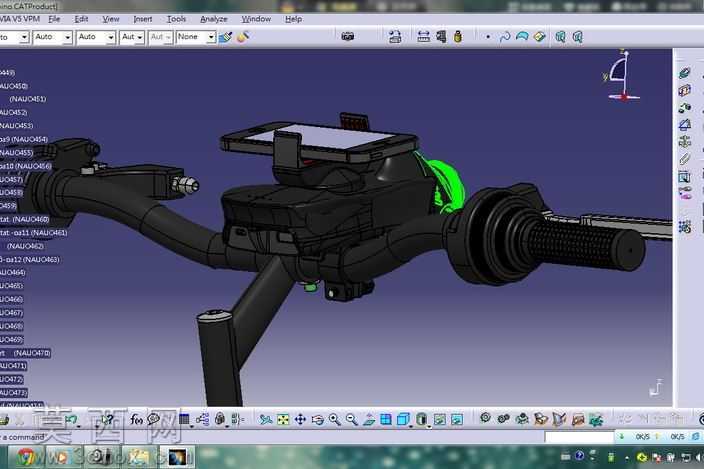

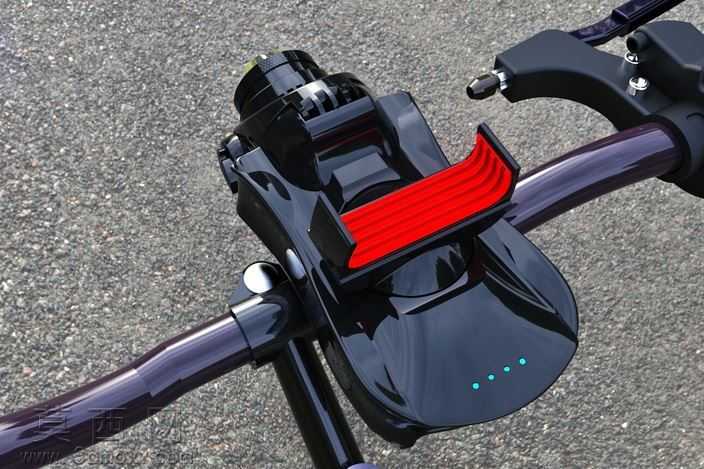

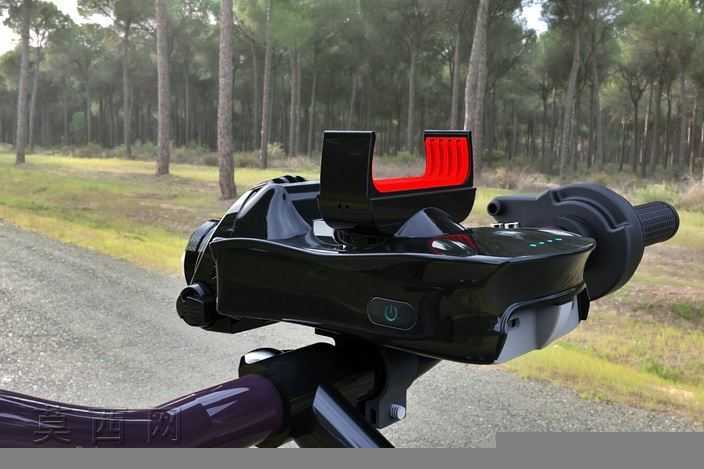

本作品为集成充电宝与车灯功能的自行车专用手机支架三维设计，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对自行车车把的常规管径尺寸，完成快拆式固定支架的结构建模，固定夹采用环抱式锁紧结构，预留防滑胶垫的安装位，保证安装后不会随骑行颠簸产生移位，适配不同直径的圆形车把安装需求。支架主体部分整合三大功能模块：手机夹持模块、移动电源模块、照明头灯模块，手机夹持结构采用可伸缩夹臂设计，夹臂内侧预留软质缓冲垫的装配槽，可适配不同尺寸的智能手机，夹持状态下不遮挡手机屏幕与侧边按键，方便骑行过程中查看导航信息。移动电源模块内置在支架主体壳体内，建模时预留USB电源输出接口、电源输入充电接口与电量控制按键的安装位，壳体做防水接缝结构设计，满足户外骑行的使用场景需求。头灯模块设置在支架前端，采用可调整照射角度的转轴结构，建模时预留灯珠、反光杯与透光罩的装配空间，可在夜间骑行时提供前方道路照明，无需额外加装车灯。渲染阶段针对不同部件匹配对应材质，固定夹与支架主体外壳采用哑光硬质工程塑料材质，夹臂缓冲垫与固定夹防滑垫采用软质橡胶材质，灯头透光件采用高透PC材质，接口部位做金属质感材质处理，整体渲染效果还原产品真实的材质质感。结构设计上充分考虑户外使用的可靠性，各模块之间做一体化整合设计，减少多余的外露连接线，整体造型贴合车把安装后的视觉协调性，夹臂开合结构做弹力复位设计，方便单手取放手机，同时保证骑行过程中夹持的稳固性，不会因路面颠簸导致手机脱落。电源模块与头灯模块的控制按键设置在支架侧方，骑行过程中无需大幅移动手部即可完成操作，兼顾使用安全性与便捷性，整体结构紧凑，不会占用过多车把空间，避免影响自行车原有刹车、变速部件的正常操作。
