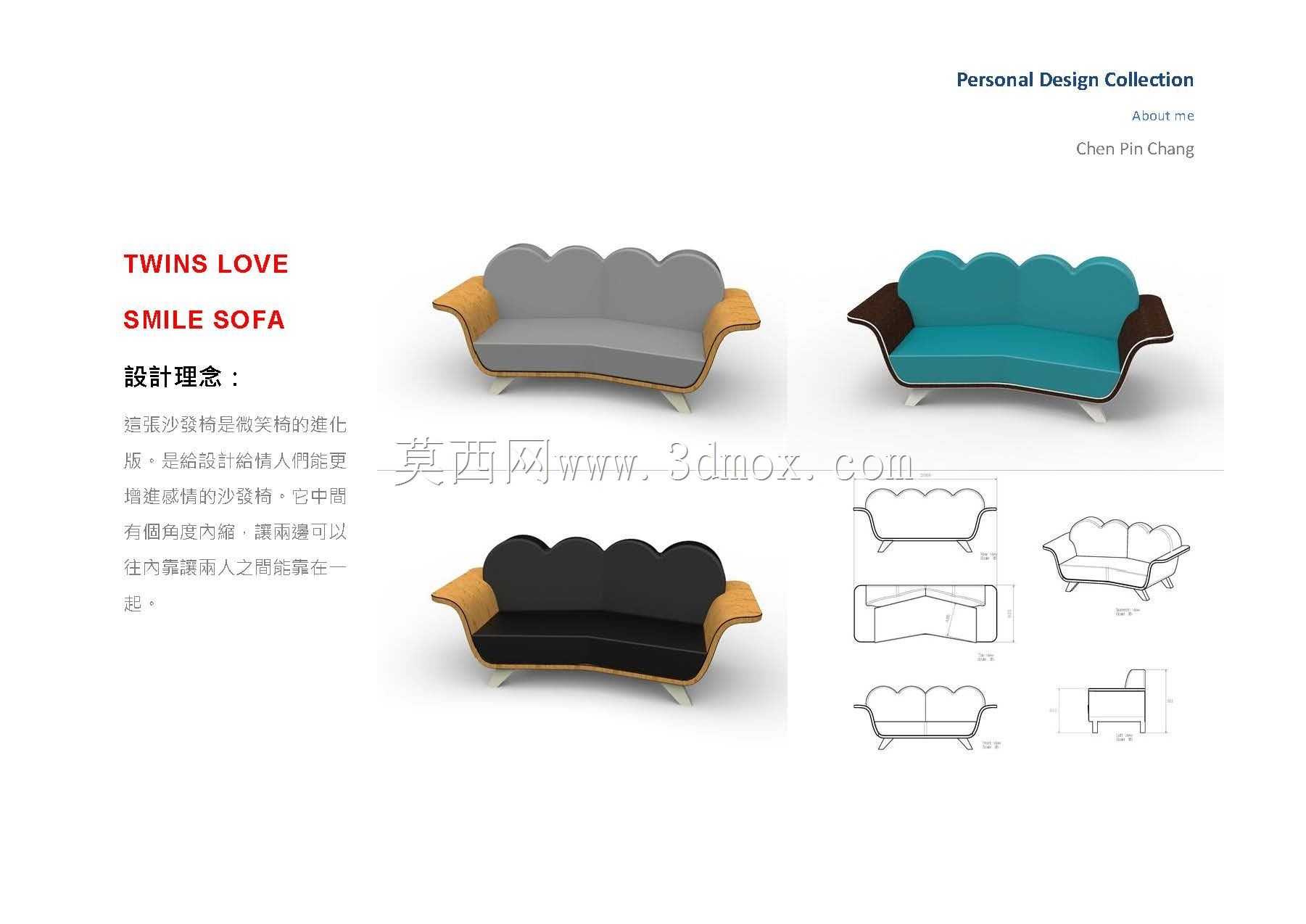

这款双人沙发的结构设计核心围绕亲密社交场景的使用需求展开,区别于常规平直款双人沙发的均等落座空间划分,在座面中段设置了内收的收缩弧面结构,落座时两人的躯干会自然向中间小幅靠拢,适配情侣、密友同坐时的肢体距离需求,避免常规沙发落座后两人间距过远产生的疏离感,同时不会因过度挤压造成落座不适。从应用场景来看,该款沙发可适配小户型客厅、主题民宿客房、网红休闲餐饮区、情侣主题影院等候区等多种空间,既可以作为独立休闲坐具摆放,也可搭配同系列单人款组成组合沙发套装,适配不同面积的空间布局需求。

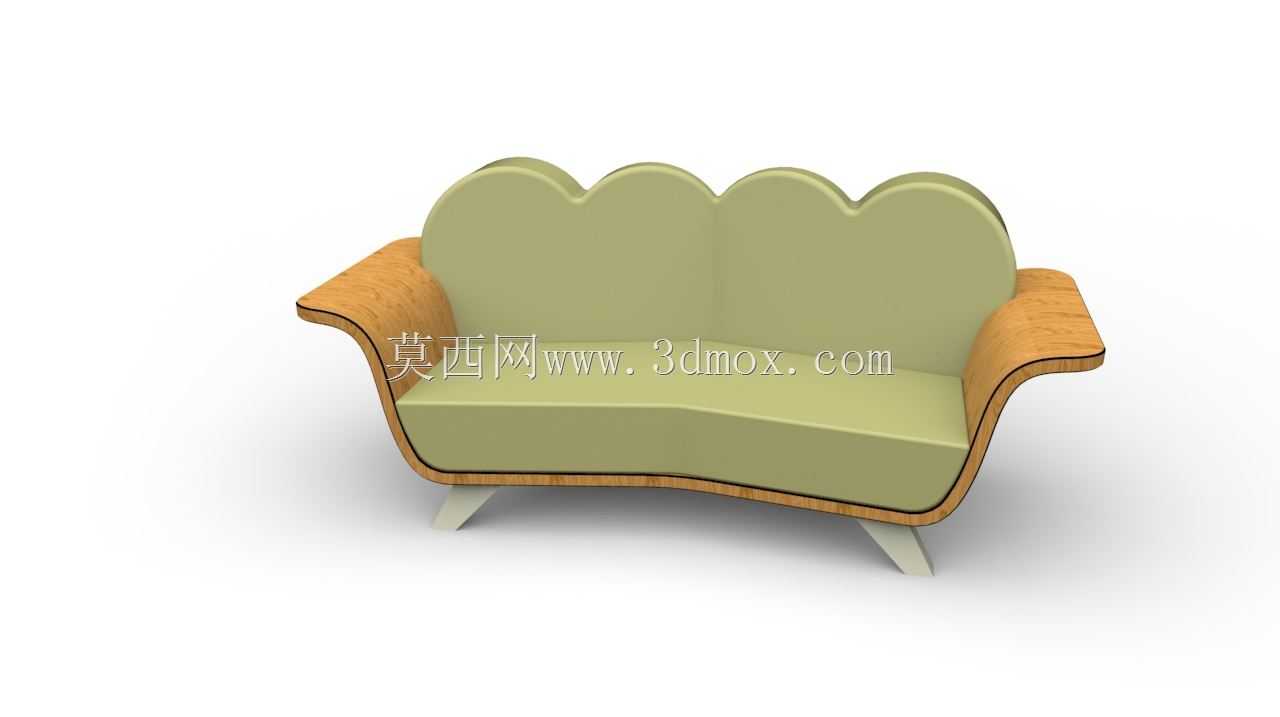

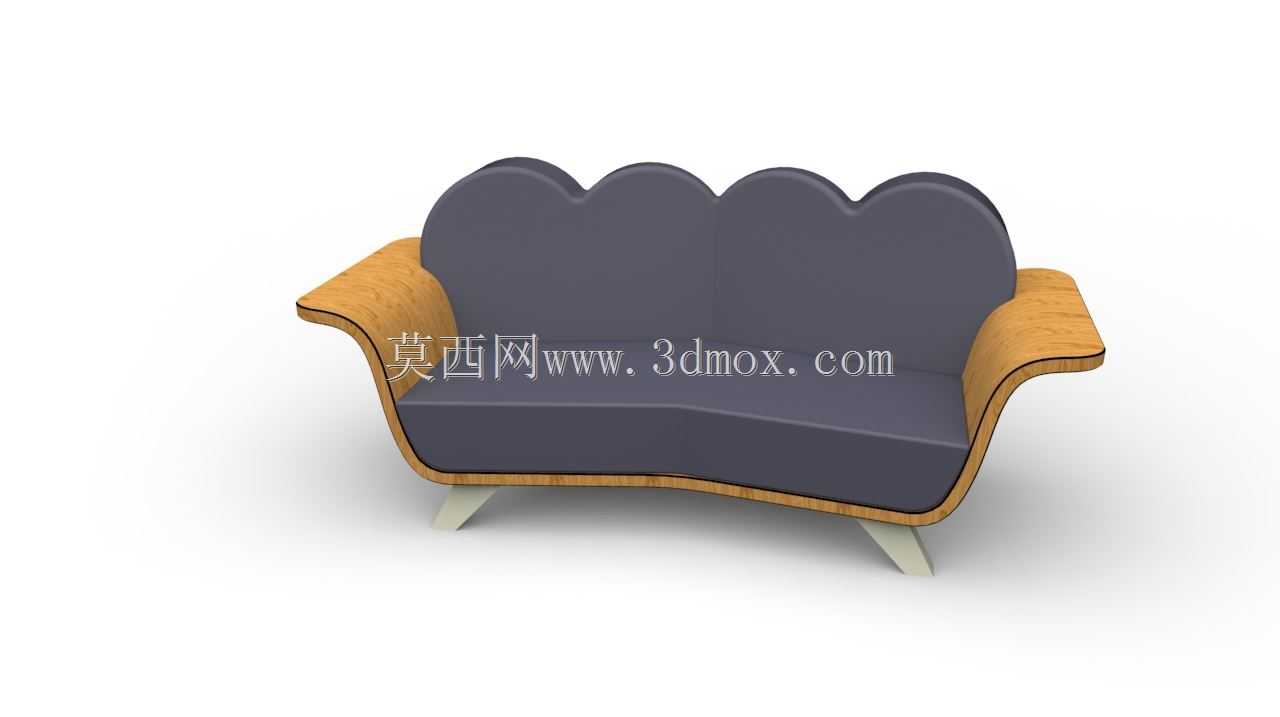

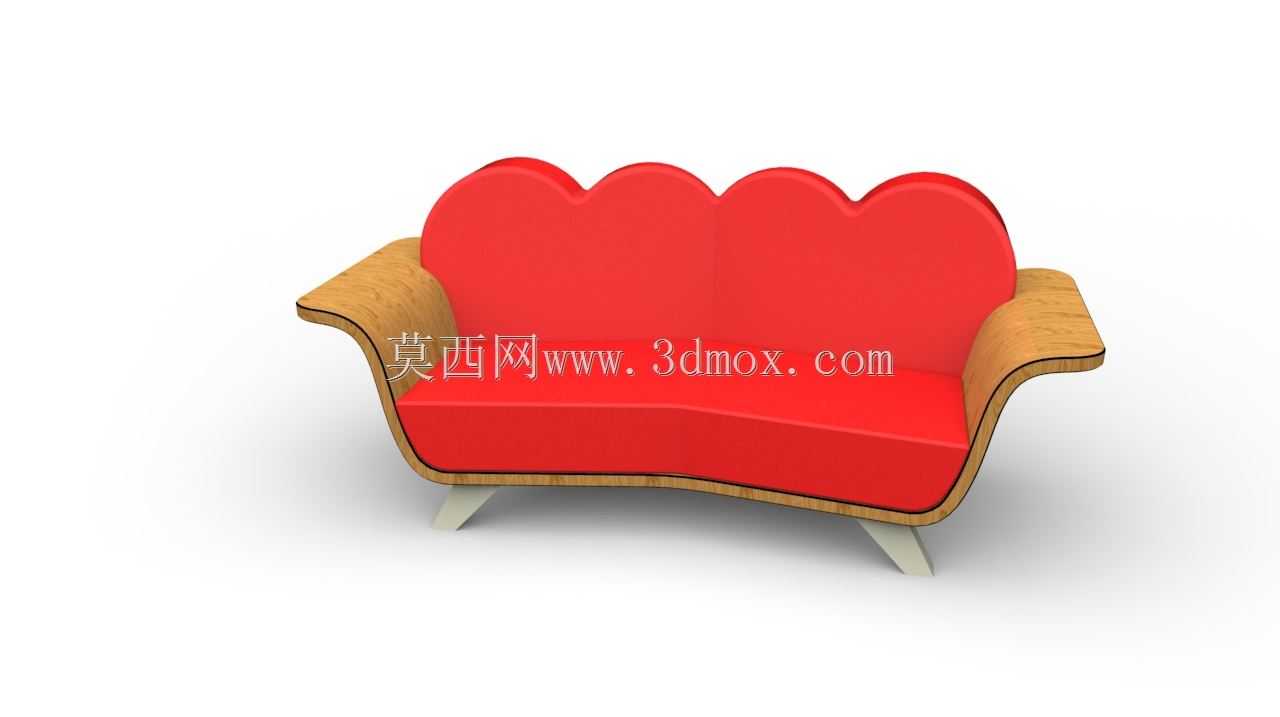

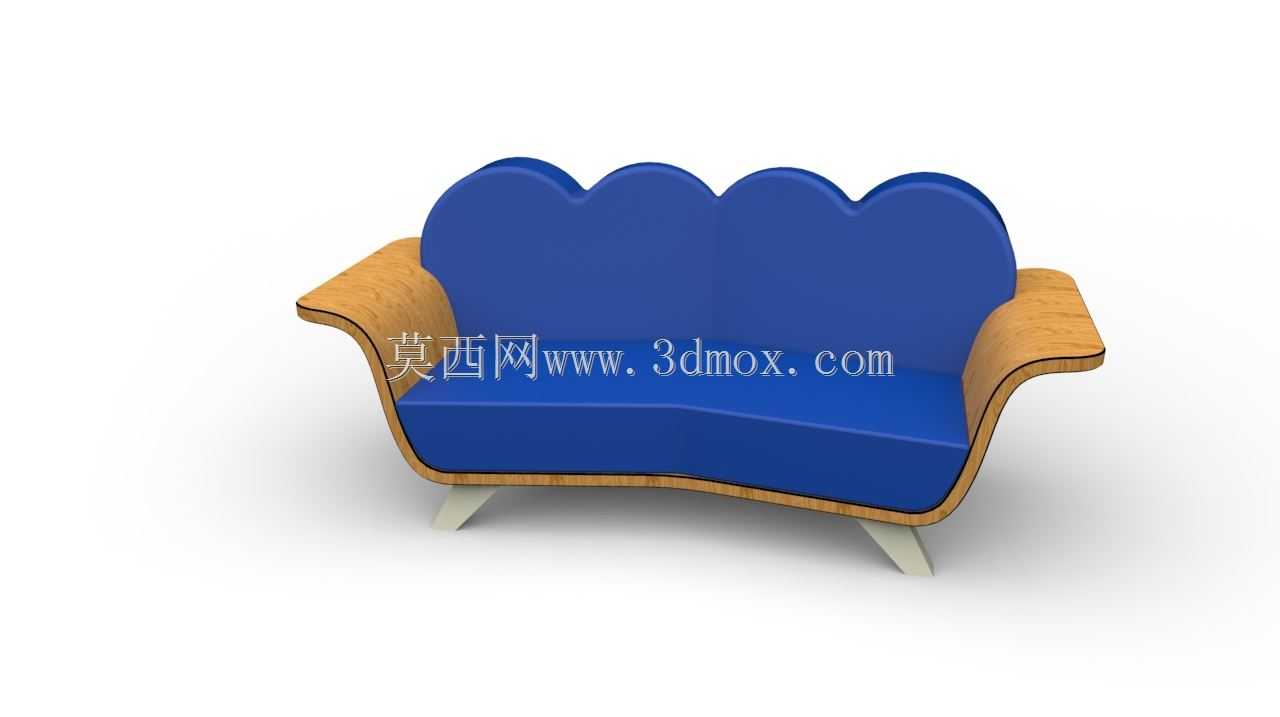

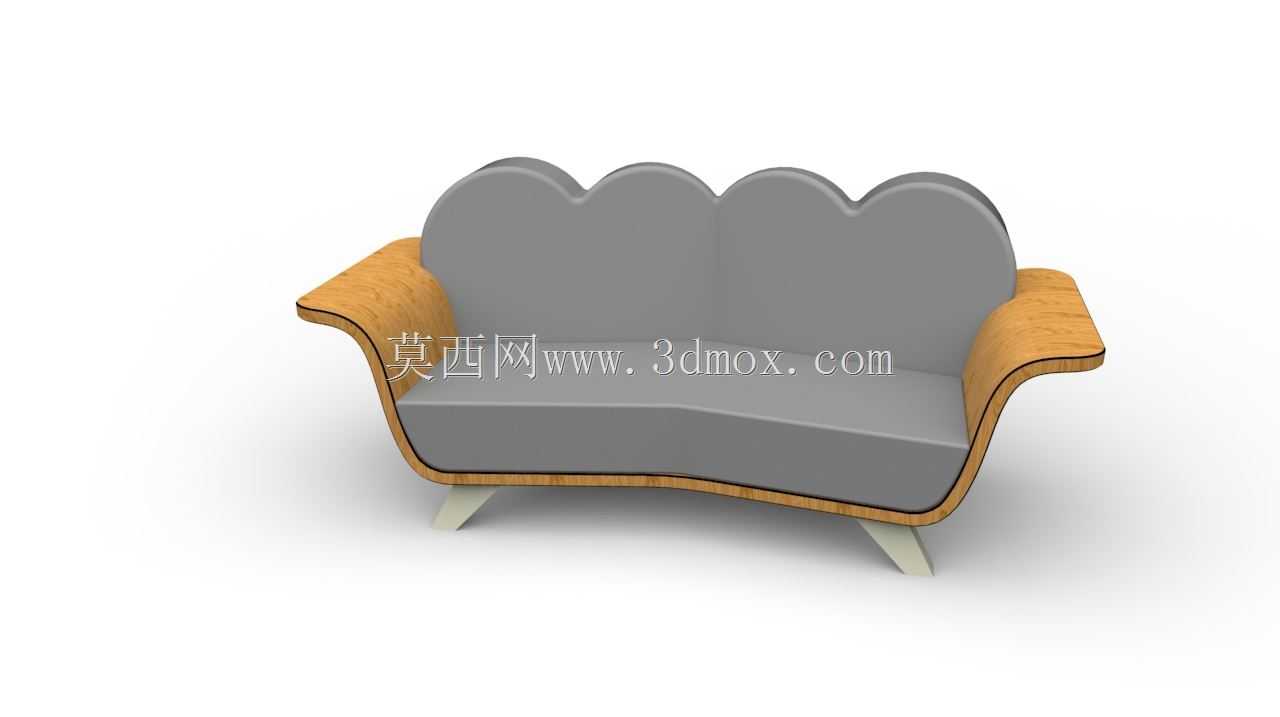

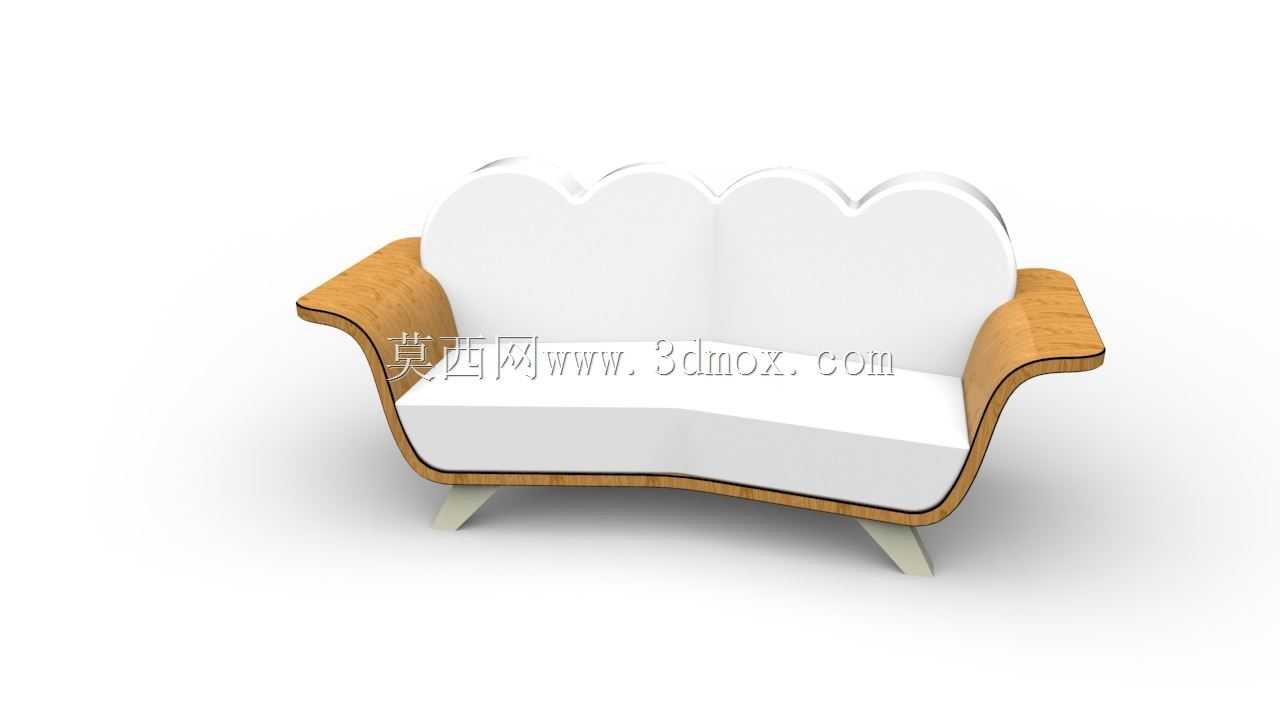

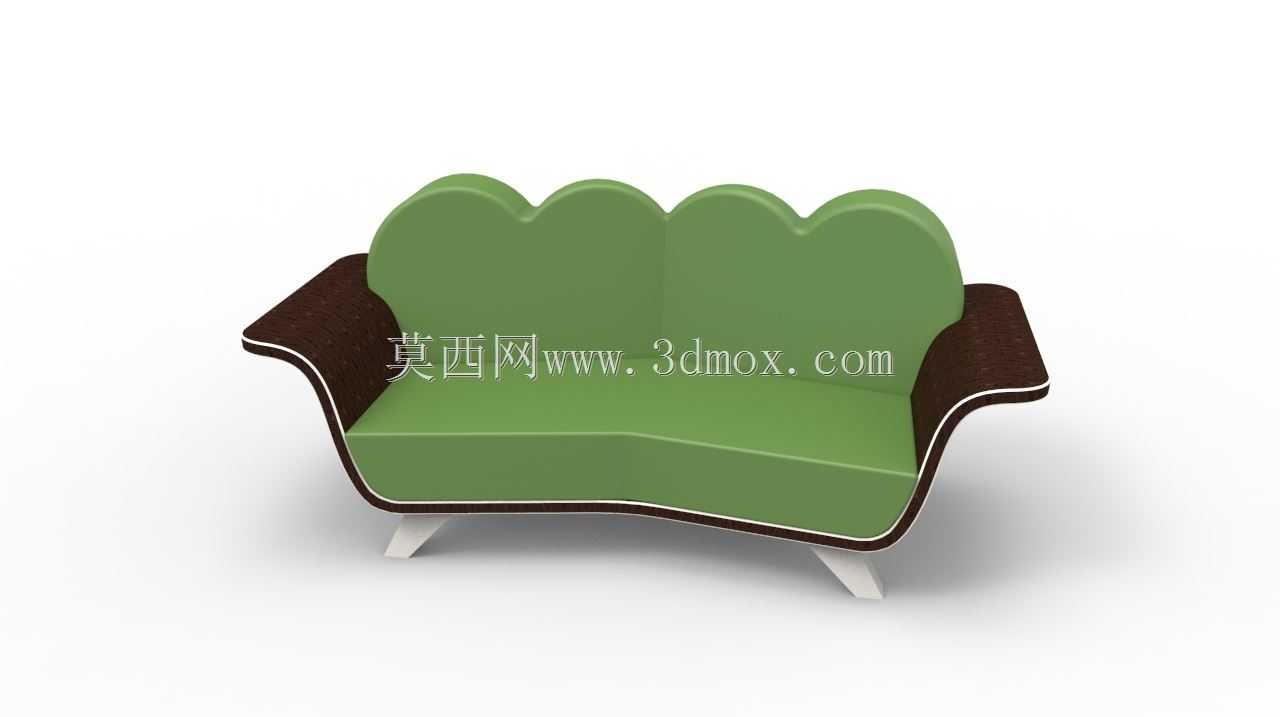

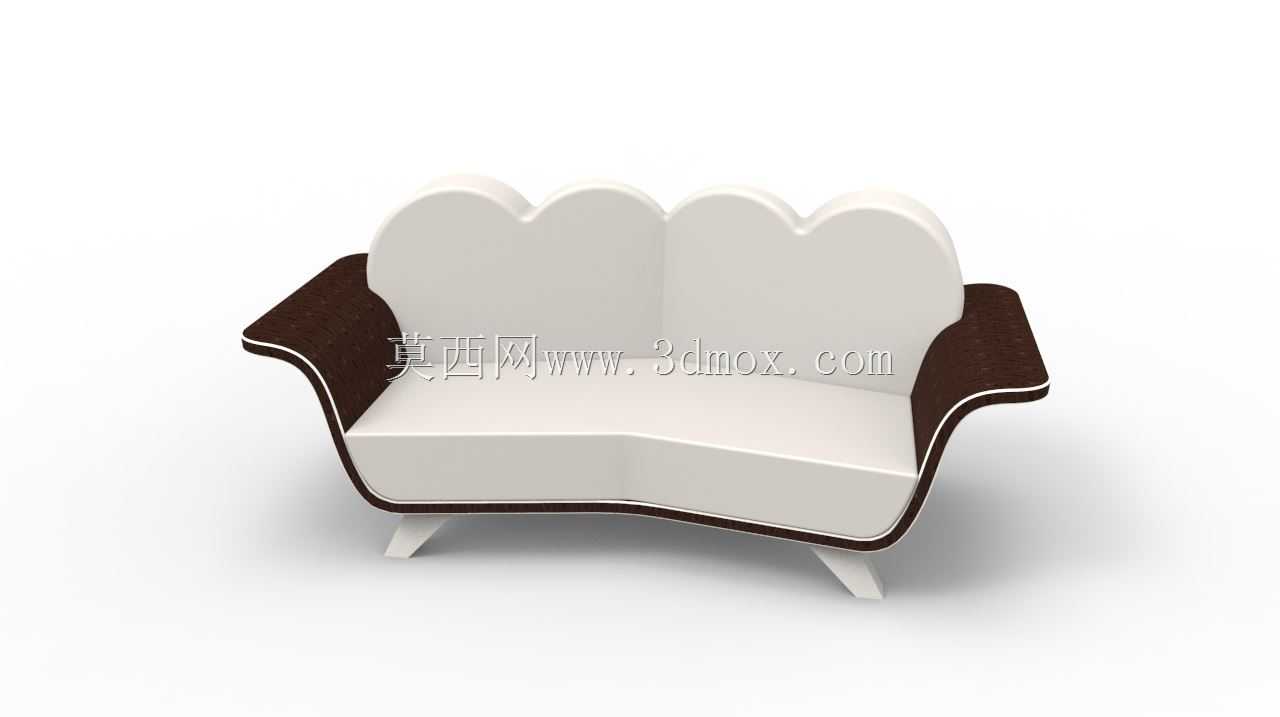

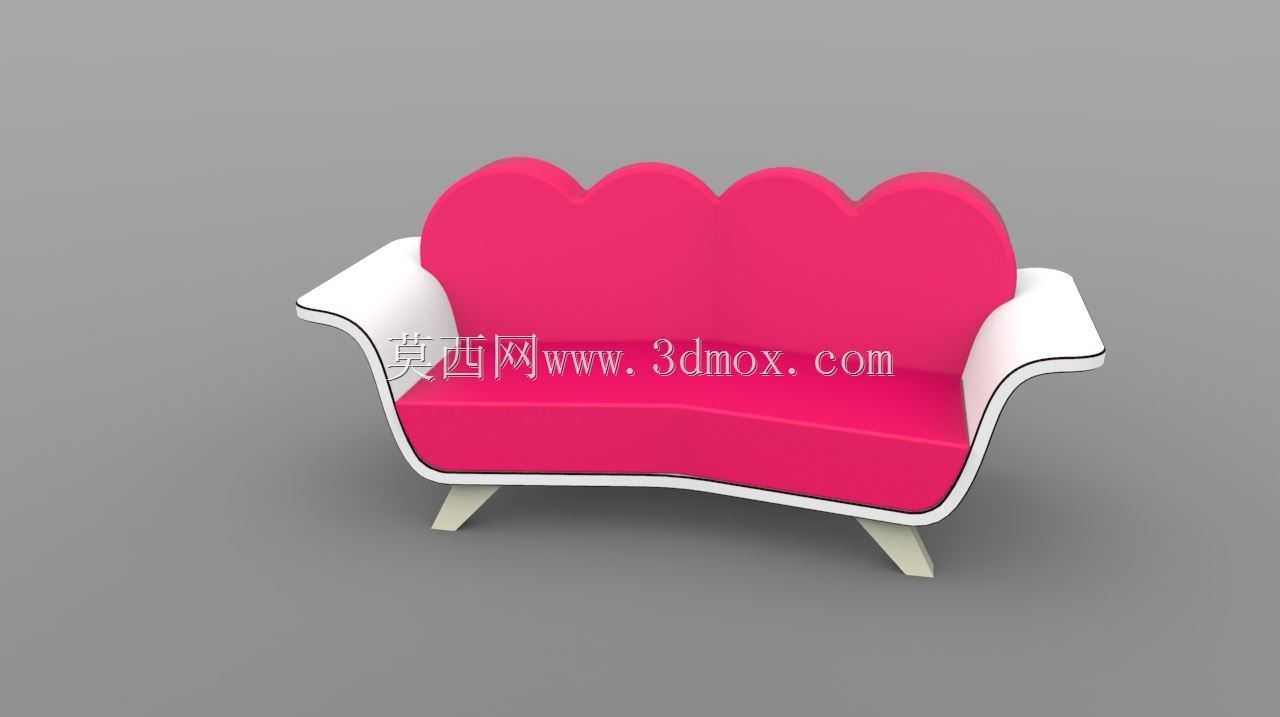

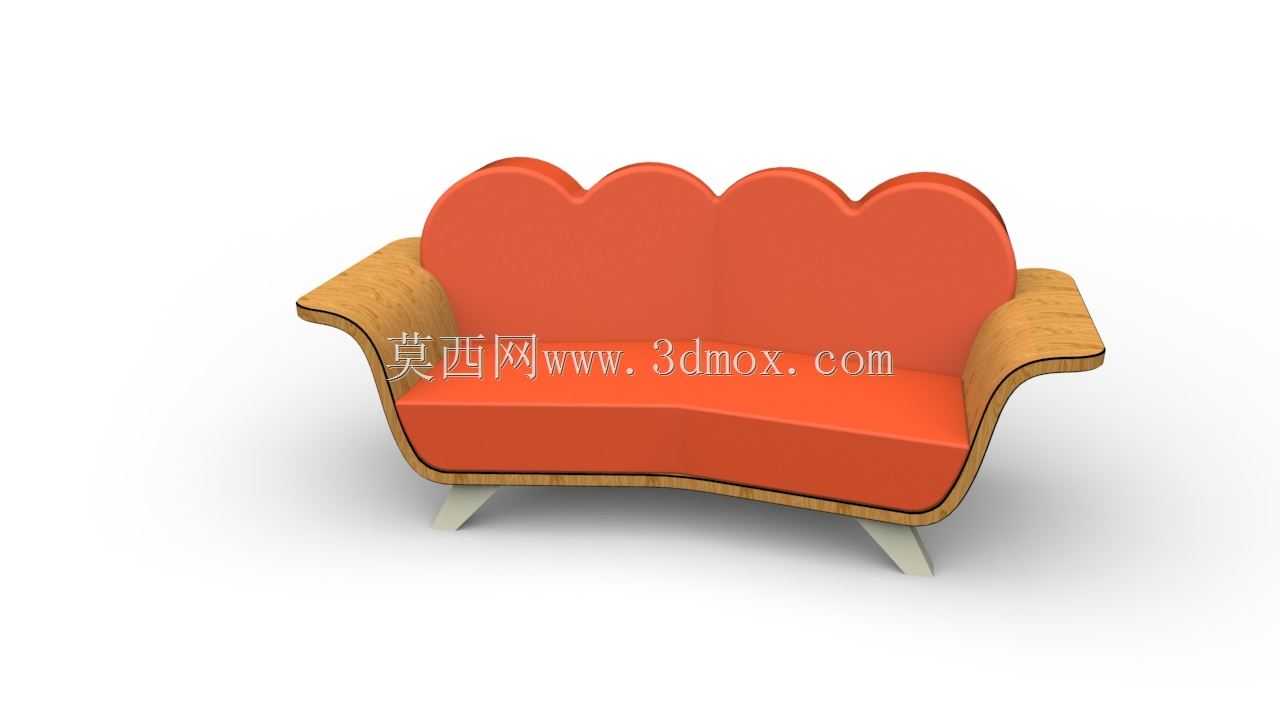

设计层面,靠背采用了连续四瓣圆弧的花瓣造型,也就是视觉上类似微笑唇线的轮廓,打破常规沙发平直或单弧靠背的呆板感,同时靠背的每一段弧面都对应人体背部的倚靠曲面,落座时腰背部能获得均匀的支撑力,不会出现局部悬空的问题。扶手部分采用外展的弧形实木支撑结构,扶手面做了向下倾斜的弧度处理,手臂搭放时肘部自然下垂,符合人体上肢放松时的姿态角度,扶手外侧的包边与座面侧边做了一体化的曲面过渡,没有尖锐棱角,避免日常走动时磕碰受伤。沙发支脚采用了前倾式的金属短支脚,四个支脚的安装点位分别在座框的四个角部内侧,向外倾斜12度形成稳定的支撑三角,既保证了整体结构的抗倾覆性能,日常打扫时扫地机器人也可顺利进入沙发底部,无需挪动沙发即可清理底部积尘。
从结构尺寸边界来看,这款沙发的整体长度控制在1800mm以内,座面深度为650mm,靠背总高度为820mm,座面离地高度为420mm,符合成年人落座时的腿部弯曲角度需求,双脚可自然平放于地面,不会出现腿部悬空或膝盖过度弯曲的问题。座框内部采用实木框架加蛇形弹簧的支撑结构,蛇形弹簧的间距设置为80mm,上方铺设20mm厚的高密度回弹海绵加5mm厚的乳胶层,兼顾支撑性与坐感柔软度,长期使用不会出现局部塌陷的问题。靠背内部采用分段式填充,对应腰靠位置的填充密度略高于上部靠背,腰部支撑力更强,可缓解久坐后的腰部疲劳。

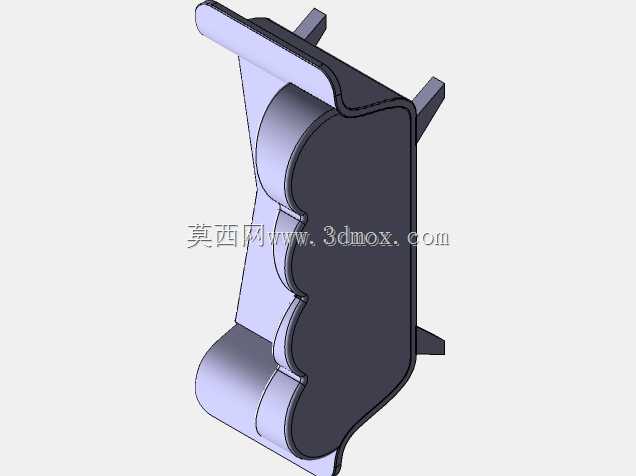

建模过程中需要重点把控几个曲面衔接的公差问题,首先是靠背花瓣造型的曲面拼接处,要做R5mm的圆角过渡,避免面料包覆时出现褶皱或棱角凸起;其次是扶手与座面侧边的衔接曲面,要保证曲率连续,包覆皮革或布艺面料时能做到平整贴合,不会出现面料拉扯变形的问题;最后是支脚与座框的连接点位,要在实木框架内预埋金属螺母,支脚采用螺纹连接的方式固定,既方便运输过程中的拆装,长期使用出现支脚磨损时也可单独更换,无需整体报废。另外,沙发的整体外轮廓没有突出的硬质构件,所有外露的木质、金属部件都做了圆角打磨处理,适配有孩童的家庭使用场景,降低磕碰受伤的风险。
从实际使用的功能性来看,这款沙发除了基础的落座休憩功能外,中段的收缩弧面结构也可作为临时的靠枕点位,单人落座时可以侧身倚靠在中段位置,满足半躺休闲的使用需求。沙发底部的支脚高度预留了120mm的离地间隙,除了适配扫地机器人通行外,也方便日常清理掉落的杂物,不会形成卫生死角。面料包覆部分采用了可拆洗的结构设计,靠背与座面的面料都设置了隐形拉链,脏污时可单独拆下清洗,降低日常维护的难度。
