可伸缩工作压缩弹簧三维结构设计

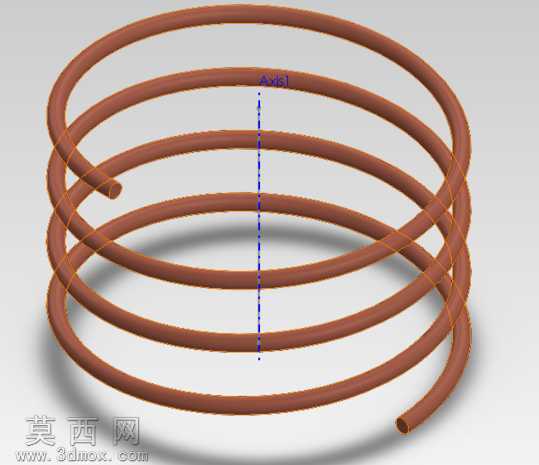

本次设计的可伸缩工作压缩弹簧，采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定弹簧的核心参数：以螺旋扫掠为基础特征，先绘制符合力学性能要求的螺旋线路径，路径参数匹配常规工作压缩弹簧的节距、中径、有效圈数与支撑圈数比例，确保弹簧在轴向受力时能够实现均匀的伸缩形变。建模时对弹簧丝的截面轮廓进行精准约束，采用圆形截面沿螺旋路径平滑扫掠生成弹簧主体，两端的支撑圈做并紧磨平处理，保证弹簧安装时的端面贴合度与受力稳定性，避免工作过程中出现偏载歪斜的问题。材质渲染阶段选用棕褐色金属弹簧钢材质，调整材质的粗糙度与金属度参数，还原弹簧钢经热处理后的哑光金属质感，同时添加柔和的环境光影效果，清晰呈现弹簧每一圈簧丝的轮廓结构与螺旋走向，直观展示簧丝之间的均匀间隙。结构设计上重点考量弹簧的伸缩行程范围，通过参数化调整节距大小匹配不同工作场景的压缩量需求，簧丝的直径参数经过力学适配，确保弹簧在额定载荷下发生弹性形变时不会出现塑性变形，卸载后能够快速恢复初始自由高度。设计思路围绕通用机械场景的弹性缓冲需求展开，这类压缩弹簧可广泛应用于各类需要缓冲、复位、储能的机械结构中，建模过程中对螺旋特征的过渡区域做平滑处理，避免出现应力集中的尖角结构，从三维模型层面还原实际加工生产中弹簧的工艺细节，保证模型结构与实物生产的一致性，能够直接用于后续的装配验证、运动仿真以及工程出图环节，为机械结构中的弹性部件选型与设计提供直观的三维参考。
