带凸缘定位结构的阶梯传动轴零件

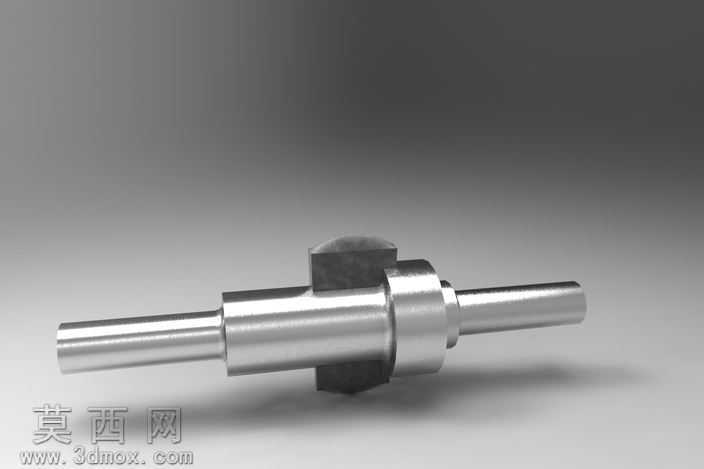

本作品为一款带单侧凸缘定位结构的阶梯式传动轴三维模型，建模过程严格遵循机械轴类零件的设计规范，以SolidWorks为核心建模工具，采用自顶向下的参数化建模思路完成全结构搭建。建模初始阶段首先确定轴的核心回转基准轴线，以轴线为中心逐段绘制不同轴径的回转截面轮廓，通过旋转凸台特征生成轴的主体阶梯结构，各段轴径的过渡位置严格按照机械加工要求设计圆角过渡，避免应力集中问题，保证零件的结构强度。针对轴身中部的凸缘定位结构，建模时先在对应轴段的基准面上绘制凸缘的截面轮廓，通过拉伸凸台特征生成凸缘基体，再对凸缘的边角位置做倒角处理，匹配实际装配时的导入需求，同时保证凸缘与轴身的结合面为整面贴合，符合定位零件的装配精度要求。模型的细节处理上，对轴两端的装配轴段做了端面倒角设计，方便装配时轴承、传动轮等配套零件的顺利装入，同时在各轴段的衔接位置预留了退刀槽结构，还原真实机加工工艺的结构特征，避免建模结构与实际加工逻辑脱节。材质与渲染环节，模型赋予了抛光不锈钢金属材质，调整材质的反射率、粗糙度参数还原金属轴类零件经精加工后的金属光泽，渲染时采用柔和的侧方打光方案，突出轴身各段的圆柱面轮廓与凸缘的结构特征，通过光影变化清晰展现各轴段的直径差、凸缘的厚度与位置关系，让模型的结构层次一目了然。结构设计层面，该传动轴采用两端细轴段、中间粗轴段搭配单侧凸缘的布局，两端细轴段用于装配轴承或传动连接件，中部粗轴段承担主要的扭矩传递作用，凸缘结构用于轴向定位，限制轴在装配后的轴向窜动，整体结构简洁实用，完全符合通用机械传动场景中轴类零件的设计逻辑，可用于传动机构的装配模拟、运动仿真以及加工工艺参考，模型的所有尺寸均按照标准机械轴的设计比例设置，各结构特征均可直接映射到实际加工流程中，具备较高的实用参考价值。
