矿用移动柴油发电机组拖挂式结构设计

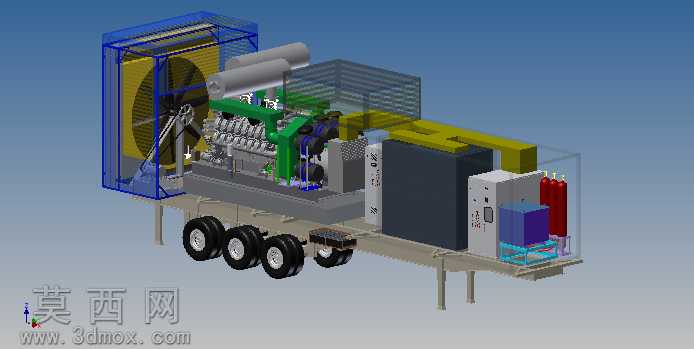

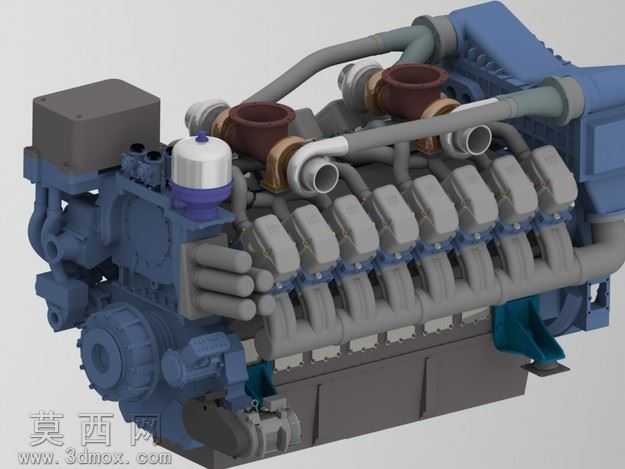

本模型为2.2MW@7.2kV矿用移动柴油发电机组，采用拖挂式车载底盘设计，整体建模过程严格遵循工业装备设计逻辑，先完成承载底盘的结构搭建：采用三轴重载轮胎布局，搭配驻车支撑支腿，保障设备在矿区非铺装路面的停放稳定性与移动转场能力，底盘框架采用型钢焊接结构的建模逻辑，预留各功能模块的安装定位基准。动力核心区域以柴油发动机为建模主体，完整还原了直列多缸发动机的缸体、进排气歧管、涡轮增压组件、冷却管路等结构，发动机侧部配套大尺寸散热水箱与冷却风扇，风扇外围设置防护网罩，水箱采用半透明蓝色材质渲染，清晰展示内部冷却液腔的结构布局。排气系统匹配卧式消音器，沿设备上部走向布置，兼顾排气降噪与空间利用率。发电与电控区域依次布置发电机主体、高压配电柜、储能电容组、消防灭火装置，其中配电柜采用灰白配色的钣金材质渲染，面板上的操作按钮、显示屏、接线端口均做精细化建模，红色消防气瓶采用醒目的高饱和红色材质，与周边灰色柜体形成视觉区分。设备上部设置黄色走线桥架，规整梳理动力与控制线路的走向，外围局部采用透明防护罩建模，既展示内部核心组件布局，又体现设备的安全防护设计思路。建模过程中对各部件的装配关系做了严谨约束，轮胎与底盘的悬挂连接、发动机与发电机的同轴传动、各柜体与底盘的螺栓固定点位均符合实际装配工艺，材质渲染上区分了金属结构件的哑光钢质质感、橡胶轮胎的粗糙纹理、塑料护罩的半透明质感、电气元件的工程塑料质感，整体模型完整还原了矿用移动电站从动力输入、电力转换到输出控制的全流程结构，可用于矿区供电方案展示、设备结构教学、改装设计参考等场景，设计初衷是为矿区采掘作业提供可灵活转场的大功率应急供电保障，解决偏远矿区固定电站覆盖不足的问题。
