拖挂式移动柴油发电机组三维设计模型

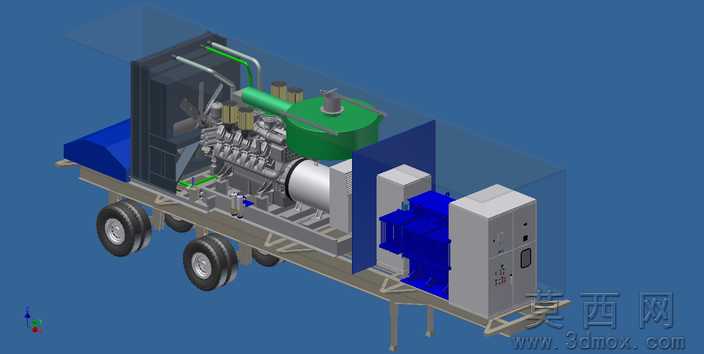

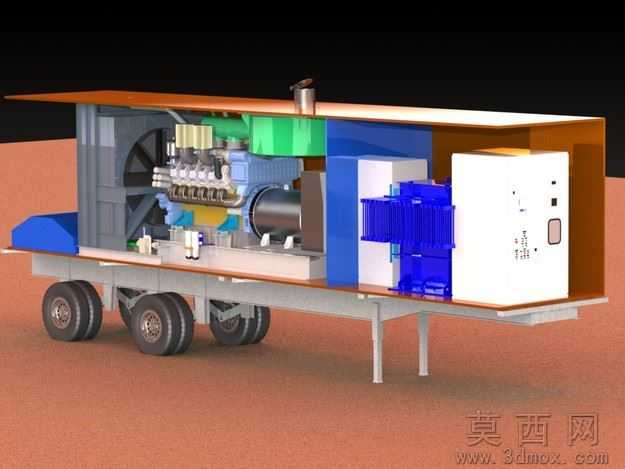

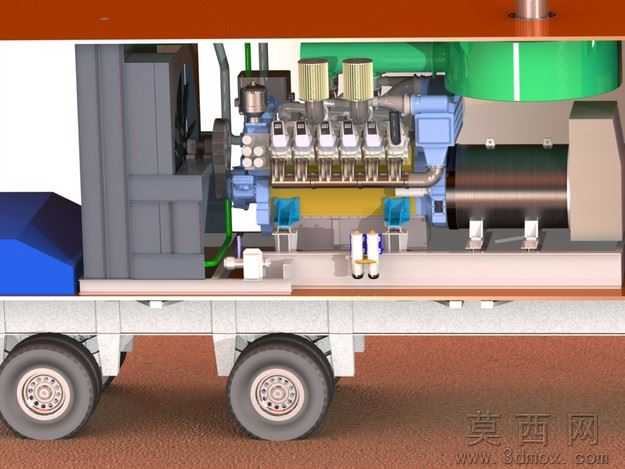

本模型为拖挂式移动柴油发电机组的完整三维设计成果，建模阶段采用自底向上的装配流程，首先完成核心动力单元、发电单元、拖挂底盘、控制柜体、散热系统、燃油供给系统各子零件的独立建模，严格按照实际装配约束完成总装配合，对管路走线、部件安装间隙、运动干涉位置做了全面校验，确保各部件装配关系符合真实设备的安装逻辑，不存在结构错位、装配冲突的问题。参数设计层面，模型对应额定功率1.2兆瓦、容量1620KVA的备用供电级机组，匹配MTU12V4000系列柴油引擎与马拉松品牌同步发电机，拖挂底盘采用双轴多轮承重结构，预留标准牵引连接结构，散热系统匹配引擎功率设计了独立风冷散热回路，燃油箱容量满足3500mosl工况下的持续供电需求，控制柜集成了电压调节、过载保护、输出配电等功能模块的结构设计，所有部件尺寸比例均参照真实机组参数设定，可直接用于结构验证与方案展示。渲染材质方面，模型对不同部件做了区分化材质设置：引擎主体采用铸铁哑光金属材质，发电机外壳做银灰色金属漆面处理，拖挂底盘采用深灰色重载钢材材质，散热管路区分绿色冷却水管、银色燃油管的材质差异，轮胎采用黑色橡胶带胎面纹理材质，控制柜采用浅灰色电气柜漆面材质，透明检视部件设置半透明玻璃材质，整体渲染效果还原真实设备的视觉质感，可直接用于方案演示与宣传素材制作。结构原理上，该机组通过柴油引擎燃烧柴油将化学能转化为曲轴旋转的机械能，通过联轴器将动力传递给马拉松同步发电机，通过电磁感应原理将机械能转化为稳定的电能输出，拖挂底盘实现机组的快速转场移动，散热系统持续带走引擎工作产生的热量保证工况稳定，控制柜负责输出电能的参数调节与故障保护，整体结构集成度高，可满足野外作业、应急供电等无固定电网场景的供电需求。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，同时包含原生SolidWorks格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，不同格式均保留完整装配结构与部件分层，不会出现零件缺失、曲面破损的问题，方便不同软件使用习惯的设计人员直接调用。研发教学应用层面，该模型可作为移动供电设备研发阶段的结构验证载体，帮助设计人员快速完成布局优化、部件选型校验，也可作为机械类专业动力设备课程的教学案例，帮助学生理解柴油发电机组的结构组成、动力传递逻辑与移动电站的设计要点，还可用于应急供电装备的方案展示、招投标技术演示等场景，为相关产品的研发与教学提供精准的三维参考。
