小型船舶用铝合金燃油储存箱结构设计

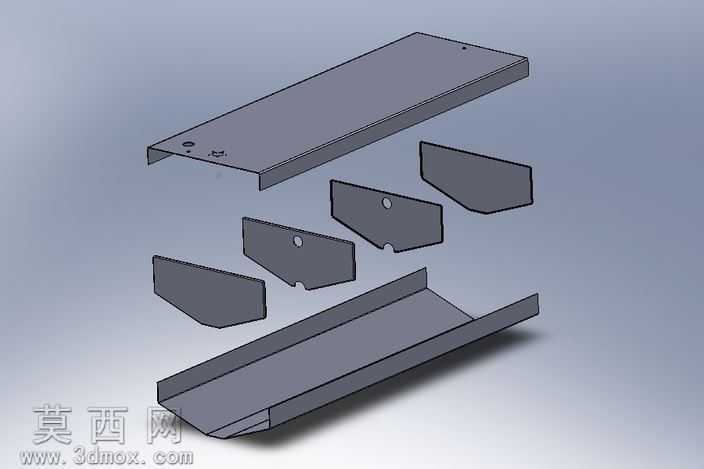

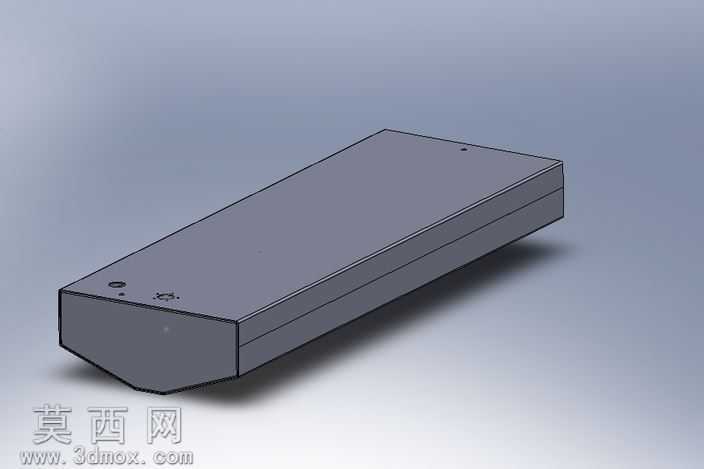

该船用燃油箱采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循船舶内部安装空间的尺寸约束，将箱体主体设计为长条形规整棱柱形态，针对船体安装位的适配需求，对箱体一端做斜切收边处理，避免安装时与船体内部肋板、管线结构发生干涉，同时最大化利用狭长的舱内闲置空间提升储油容积。建模阶段先绘制箱体主体的截面轮廓，通过拉伸命令生成基础实体，再对各棱边做统一的圆角过渡处理，既消除钣金加工过程中的应力集中隐患，也能减少安装使用过程中尖锐边角对周边管线、操作人员的剐蹭风险。箱体顶部预留了多个功能开孔，分别对应燃油加注口、出油接口、液位传感器安装位以及透气阀安装位，开孔位置经过排布优化，加注口设置在靠近箱体端部的高位区域，可减少加注过程中燃油飞溅的情况，传感器安装位居中布置，能够更精准地监测箱内燃油液位变化，所有开孔边缘均做翻边强化处理，提升接口处的结构强度与密封性能。材质选用铝合金板材作为箱体主材，渲染阶段赋予模型哑光银灰色的铝合金金属材质，还原真实铝合金钣金件的细腻金属质感，同时通过光影调整突出箱体表面的平整质感与棱边的利落线条，清晰呈现各结构的位置关系。箱体采用钣金折弯拼焊的工艺结构设计，侧壁与端盖的连接位置预留均匀的焊接搭接余量，在保证焊接密封性的同时，减少焊接变形对箱体整体尺寸精度的影响；箱体内部根据储油容积与强度需求，设置了隐形的防浪隔板结构，可在船舶航行颠簸时减缓箱内燃油的剧烈晃动，降低燃油冲击对箱体结构的损伤，同时避免燃油晃动产生的静电积聚风险。整体设计兼顾了空间利用率、结构强度与使用实用性，从建模阶段就同步考虑加工工艺与安装适配性，所有结构特征均符合船用燃油箱的使用规范，能够满足小型船舶的燃油储存需求。
