可调节配重式健身哑铃三维设计作品

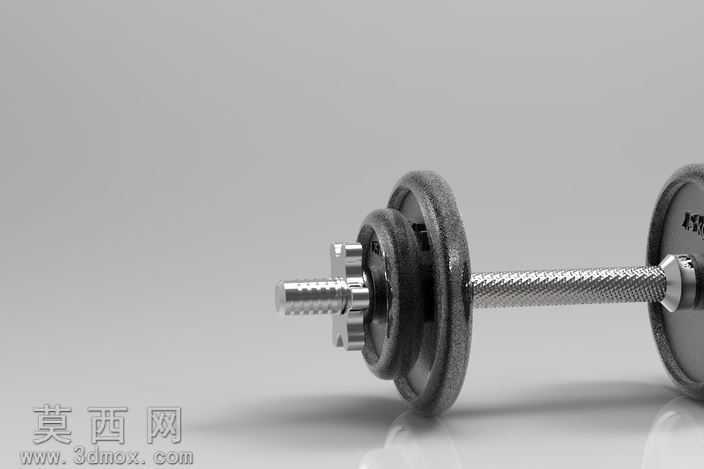

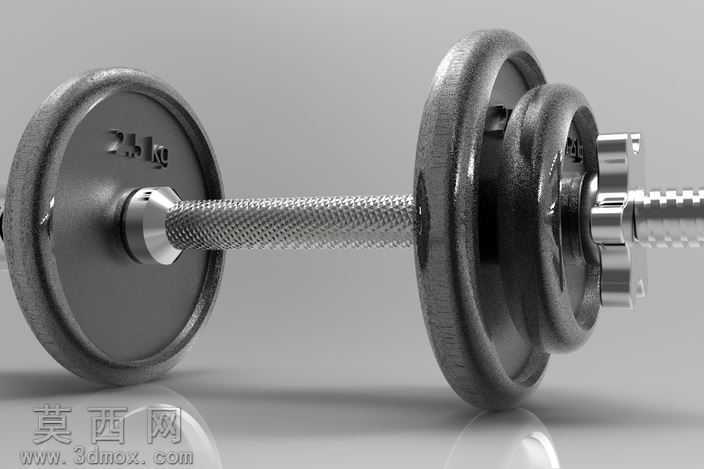

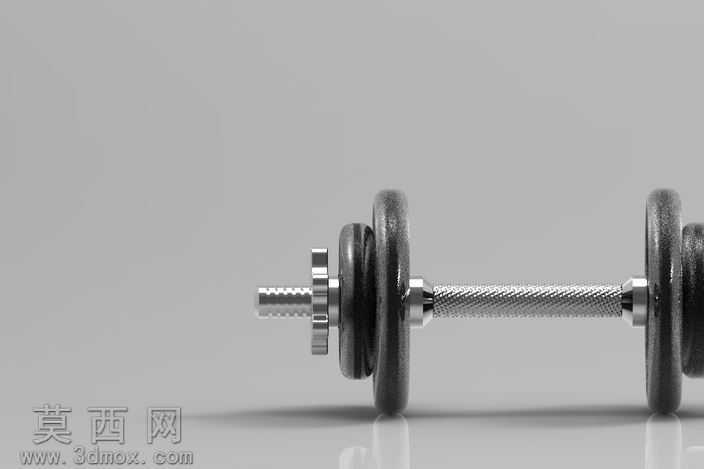

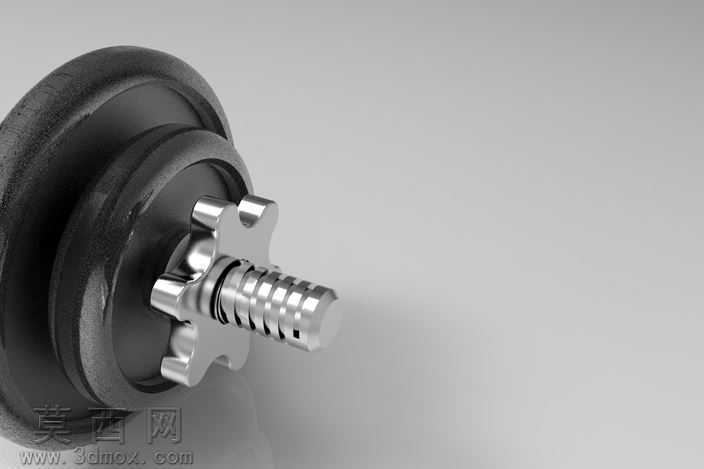

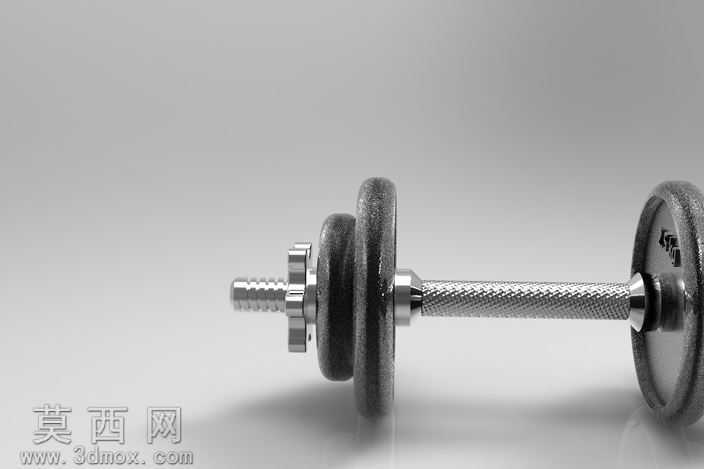

本作品为可调节配重式健身哑铃的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于人体工学握距确定核心握杆的基础尺寸，握杆表面的滚花纹理采用螺旋扫描特征生成，精准还原防滑纹理的凹凸起伏结构，保证握持时的摩擦力表现与真实产品一致。配重片部分采用旋转凸台特征完成基础轮廓建模，每片配重片边缘的倒角、表面的重量标识凹槽均通过精确草图约束实现，配重片中心的装配孔与握杆的同轴度公差控制在0.02mm以内，保证装配后无晃动间隙。锁紧结构采用快拆式卡扣设计，通过拉伸、切除特征完成卡扣的弹性卡槽结构建模，模拟真实产品旋转锁紧后的限位效果，确保配重片在使用过程中不会松脱滑落。材质渲染阶段针对不同部件匹配对应物理材质，握杆部分赋予磨砂金属材质，调整金属粗糙度参数至0.6，还原滚花钢杆的哑光金属质感；配重片部分采用铸铁材质，添加细微的氧化斑点与使用划痕纹理贴图，模拟铸铁配重长期使用后的真实质感；锁紧卡扣部分赋予镀铬金属材质，调高反射率参数至0.8，呈现亮面镀铬的高光反射效果。场景渲染采用柔和的顶光加侧补光方案，避免金属表面出现过曝的高光区域，同时添加微弱的环境光遮蔽效果，强化各部件装配缝隙的结构层次感，让整体渲染效果更具真实工业产品的质感。设计思路上围绕家用健身场景的使用需求，优化了配重片的叠加逻辑，单组哑铃可通过增减配重片实现2.5kg到20kg的重量调节范围，握杆长度控制在20cm适配大多数成年用户的肩宽训练需求，所有部件的建模均遵循可加工性原则，配重片的厚度、握杆的直径参数均参考现有成熟健身器材的生产标准，确保三维模型可直接对接后续的结构验证与生产开模流程，整体模型装配完成后进行了全局干涉检查，确认所有活动部件无结构干涉，卡扣的旋转行程与锁紧位置完全匹配实际使用逻辑。
