重型设备移位专用机移动滑板装置

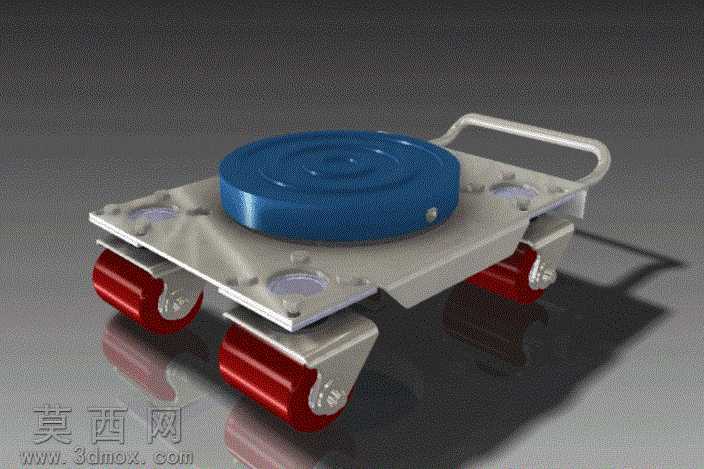

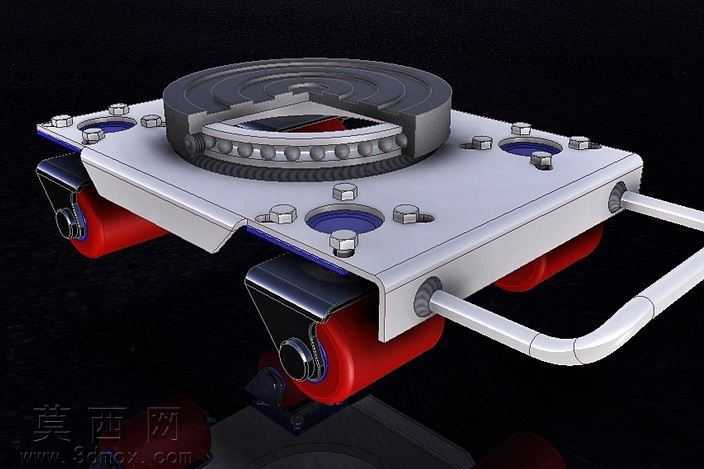

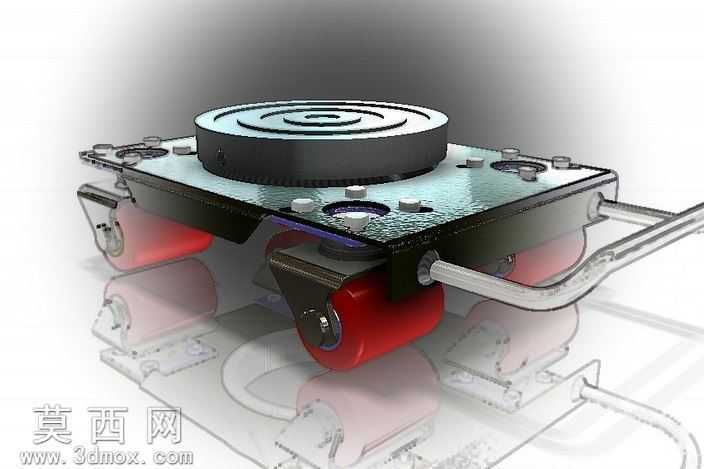

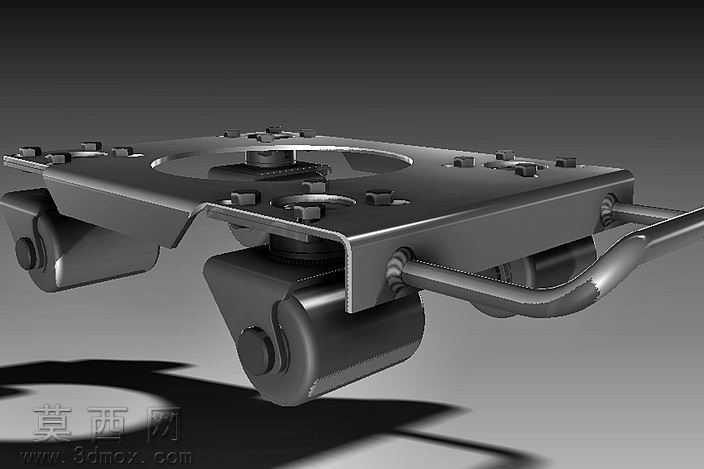

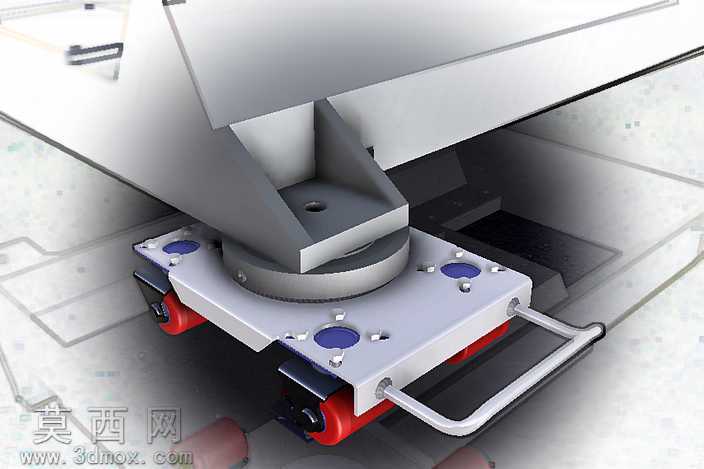

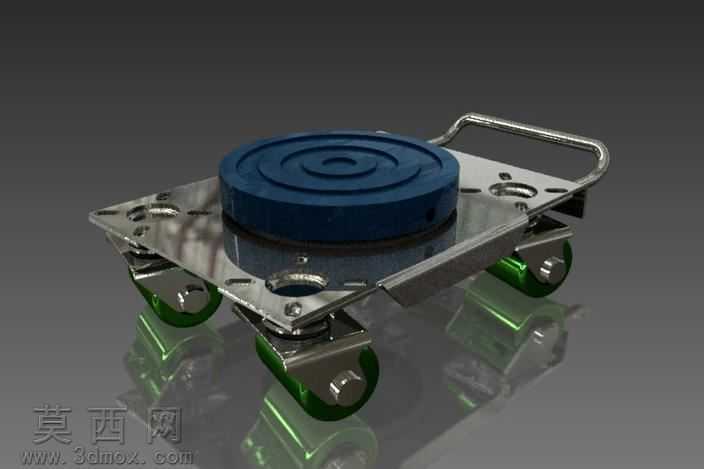

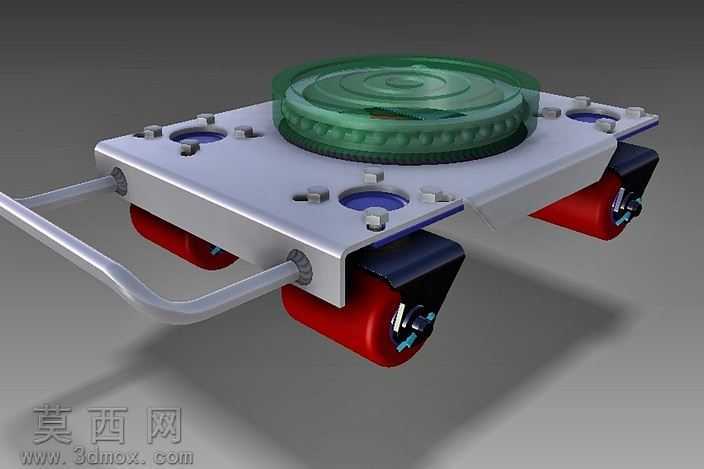

本作品为面向重型设备移位场景设计的机移动滑板三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先对核心承载基板进行基准特征绘制，以矩形金属板材为基础，预留顶部承载转盘的安装定位孔、滚轮组件的铰接安装位，同时对基板边缘做圆角过渡处理，避免应力集中问题。顶部承载转盘采用同心圆回转特征建模，盘面设置多圈环形防滑槽结构，转盘与基板之间预留转动间隙，可实现承载设备的小范围角度调整，适配移位过程中的转向需求。滚轮组件为核心行走结构，共设置四组包胶滚轮，滚轮采用金属轮毂外包红色聚氨酯材质的分层建模方式，轮毂部分做轴孔、轴承安装位的细节特征，包胶层做表面哑光质感处理，滚轮通过铰接支架与基板连接，支架处设置加强筋结构提升承重能力，同时搭配横向金属推杆结构，方便作业人员推移设备。渲染阶段采用工作室光照环境，对金属基板赋予磨砂钢材材质，还原金属表面细微的颗粒质感与冷色调反光效果；包胶滚轮赋予高弹性聚氨酯材质，调整粗糙度参数呈现橡胶类材质的半哑光漫反射效果；顶部转盘赋予精加工金属材质，突出盘面环形槽的加工纹理；铰接支架、推杆等结构件赋予镀锌金属材质，呈现淡银色的金属光泽。设计过程中充分考虑重型设备移位的实际工况，整体结构采用低重心布局，承载基板与滚轮的安装位置经过受力模拟优化，确保重型设备放置后整体受力均匀，不会出现侧翻风险；滚轮的包胶设计既可以提升与地面的摩擦力，避免移位过程中打滑，也能减少对工厂环氧地坪的磨损；顶部转盘的转动结构无需额外吊装即可调整设备朝向，大幅降低工厂内重型设备、机床等设施搬迁移位的作业难度，模型所有装配结构均按照实际机械装配逻辑设置约束，可直接用于结构验证、作业方案演示等场景。
