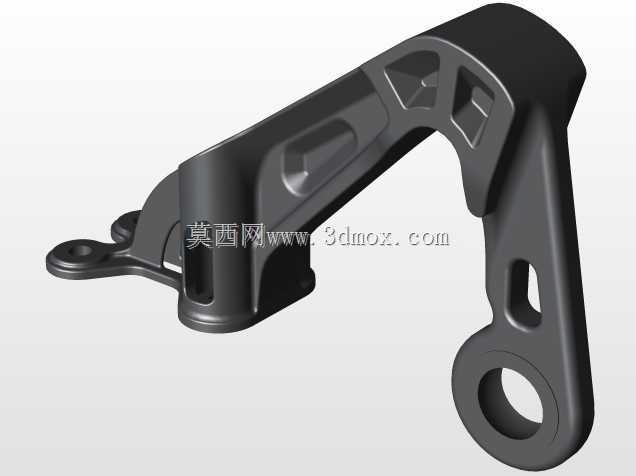

航空用轻量化轴承支撑结构件

　　该支撑构件主要应用于航空飞行器的传动系统中，承担轴承外圈的定位与载荷传递作用，在飞行工况下需要同时承受交变径向载荷与一定的轴向冲击载荷，保障传动轴系的运转同轴度，避免轴承在高速旋转过程中出现偏磨、窜动等问题。从结构设计来看，整体采用拓扑优化后的异形构型，在非主要承力区域做了大面积的镂空挖槽处理，在保证结构刚度与强度满足工况要求的前提下，尽可能降低构件自身重量，匹配航空设备对零部件重量控制的严苛要求。构件底部设置了带安装孔的法兰式固定基座，安装孔位的位置度公差经过严格校核，可直接与机体预设的安装点位匹配，无需额外加工适配；上部的轴承安装位采用同轴度精度较高的圆孔结构，孔壁预留了足够的壁厚，可承受轴承运转过程中传递的持续载荷，

　　同时侧面的加强筋采用变厚度过渡设计，避免应力集中导致的结构疲劳失效。在实际装机场景中，该构件需要配合深沟球轴承或者角接触轴承使用，安装时需要保证轴承安装孔与传动轴的同轴度误差控制在允许范围内，固定螺栓需要按照预设扭矩值对称锁紧，避免安装应力导致构件变形影响轴系运转精度。构件的外形轮廓充分考虑了航空设备内部的安装空间边界，所有突出结构都做了圆角过渡处理，既避免锐边在装配过程中造成操作人员损伤，也能减少应力集中点，提升构件的疲劳寿命。不同于普通工业设备的轴承支撑件，该构件的承力路径经过多轮仿真迭代优化，载荷从轴承安装位传递到固定基座的过程中，应力分布均匀，没有出现局部应力过高的区域，在相同载荷要求下，

　　比传统实心构型的轴承架重量降低近四成，完全适配航空领域对零部件轻量化、高可靠性的双重要求。在维护场景中，该构件的安装位周边预留了足够的操作空间，方便轴承的拆装与检修，不需要拆解周边过多的附属结构就能完成轴承的更换作业，能够有效降低地勤维护的作业时长，提升飞行器的出勤效率。
