轻量化拓扑优化飞机轴承支撑结构

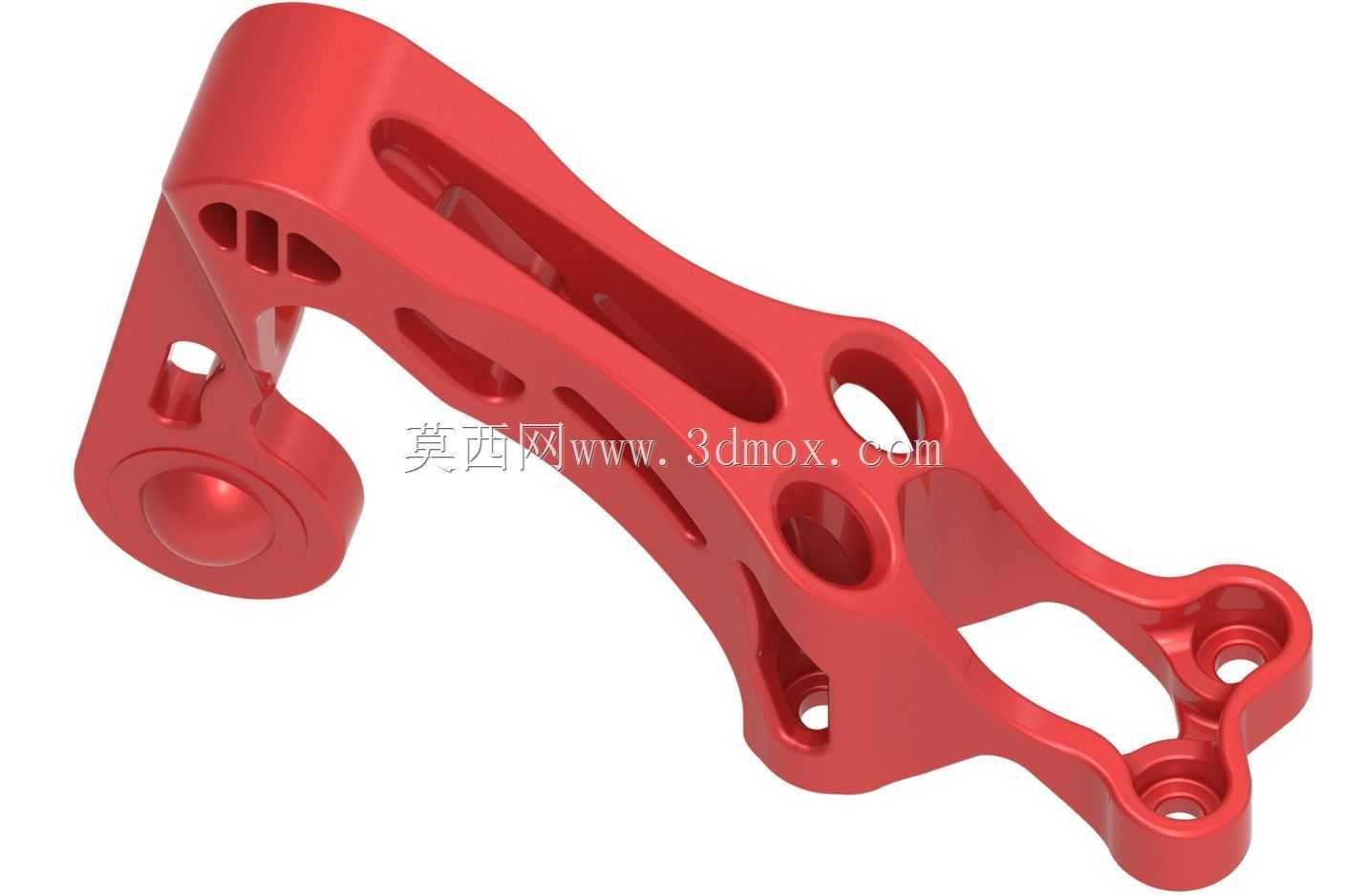

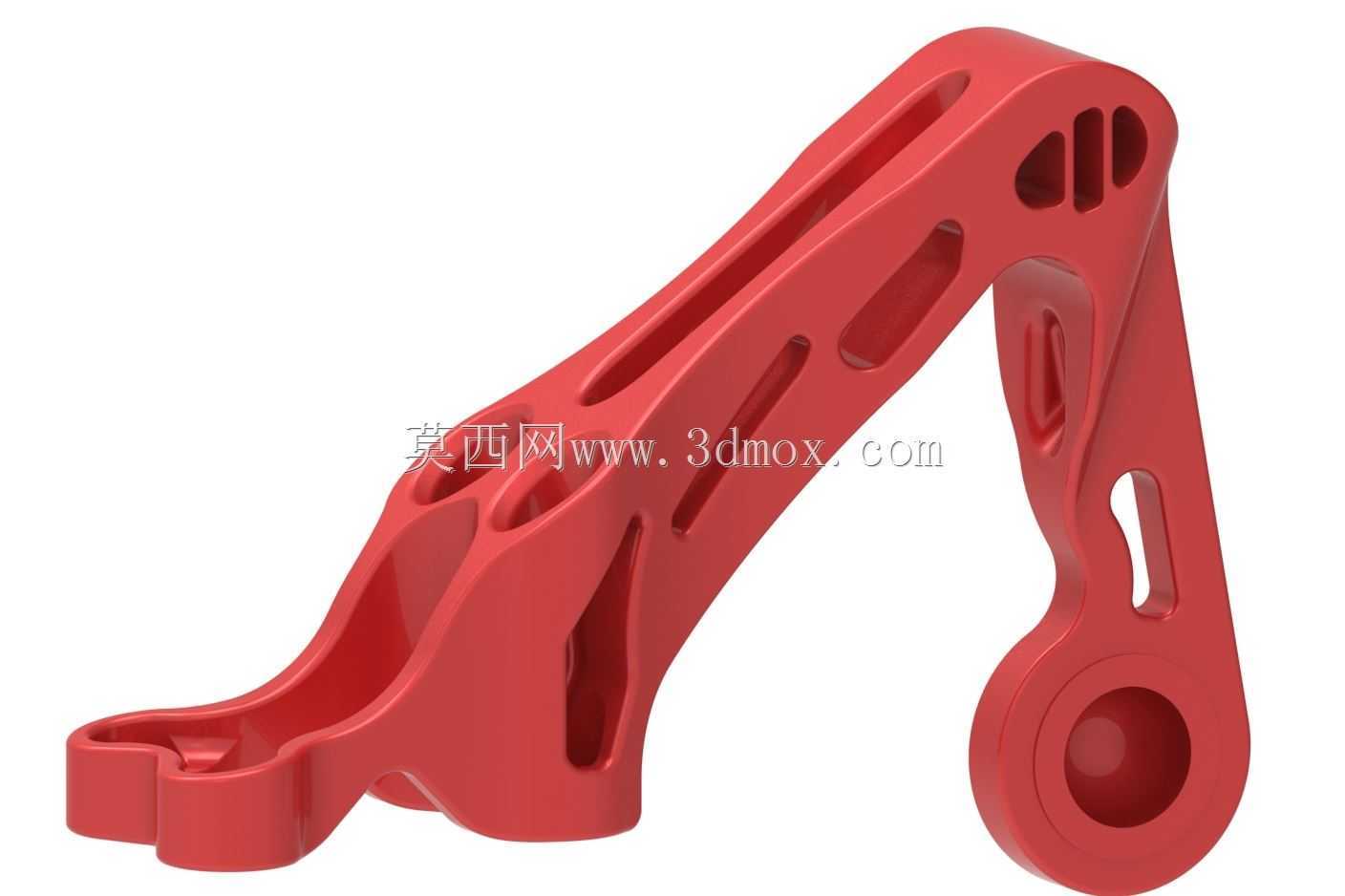

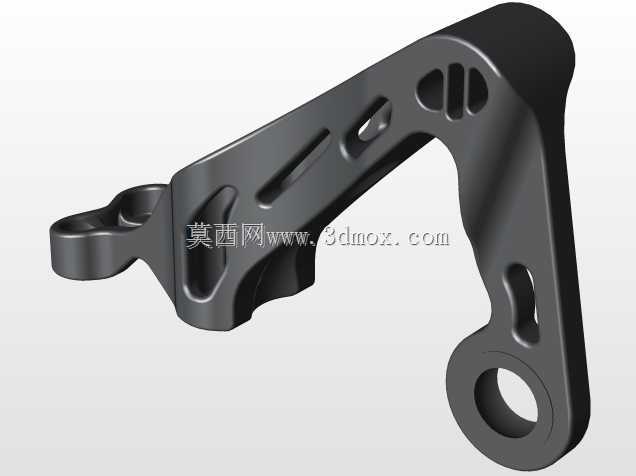

　　这款轴承支撑构件主要应用于民用支线飞机、小型通用飞机的机身与操纵面、起落架附属机构的连接传动位置，承担轴承外圈的定位约束、传递机构往复动作产生的交变载荷，同时隔绝飞行过程中气动激励带来的小幅振动，避免轴承出现偏磨、窜动等失效问题。不同于传统等壁厚铸造的轴承支架，这款结构在设计阶段就引入了拓扑优化逻辑，以初始V1版本的支撑结构为基础，在保证安装接口尺寸、载荷承载裕度完全符合航空构件设计规范的前提下，针对性削减了非主传力路径上的冗余材料，整体采用一体化镂空筋条布局，所有镂空区域的走向完全匹配应力传递轨迹，既没有出现应力集中的尖锐转角，也没有多余的材料堆积，最终在相同承载能力下较传统实心支架减重超过四成，

　　完全适配航空装备对构件重量控制的严苛要求。从安装边界来看，构件一端为叉形定位接口，带有两个同轴的安装定位面，可直接与机身侧的预装支座通过紧固件完成刚性连接，安装面的平面度公差控制在0.02mm以内，保证连接后不会出现附加安装应力；另一端为集成式轴承座孔，孔内预留了轴承外圈的定位台阶与卡簧槽，可直接适配标准系列的深沟球轴承或关节轴承，座孔与安装接口的位置度公差满足航空传动机构的装配精度要求，不需要额外做配加工序即可完成装配。在实际使用场景中，这类支架往往布置在空间局促的机身内部夹层、襟翼作动机构旁、尾翼操纵连杆的铰接位置，复杂的镂空结构不仅实现了减重，还能让机身内部的线缆、液压小管路从结构镂空区域穿过，提升机身内部空间的利用率，

　　同时镂空结构在飞行过程中不会形成封闭的积液腔，避免高空低温环境下积液结冰带来的结构附加载荷。结构的所有外轮廓均做了大圆角过渡处理，筋条厚度从主传力路径的8mm向边缘逐步递减至3mm，既避免了加工过程中的应力变形，也能在承受极限冲击载荷时，让应力沿筋条均匀扩散，不会出现瞬间断裂的失效模式。不同于民用普通机械的支撑件，这款结构的设计充分考虑了航空场景下的温度交变、振动疲劳等工况，所有截面的变化都做了平滑过渡，没有出现截面突变带来的疲劳薄弱点，可满足数千飞行小时的疲劳寿命要求。
